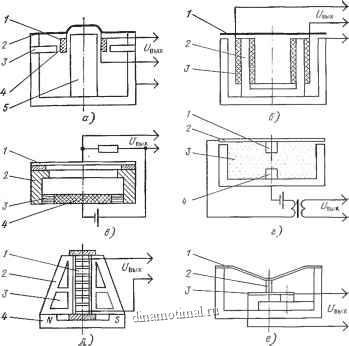

Рис. 1.1. Схематическое устройство микрофонов, классифицированных по способу преобразования колебаний:

в-электродинамического (У-катушка; 2-диафрагма; S-флгтц; Ц:

зор; б - laquo;остоянвый магинт); б - электромагнитного t. ЯиФР : ?Д fenattH-конечвнки; 3 - магнит); в - конденсаторного - мембрана; 2 - laquo;орпус laquo;з Щ raquo;-З-иаолирующее кольцо; 4 -металлокерамнческнй фильтр); Угольного (/-элект подвижной диафрагмы; 2-диафрагма; 3-угольный порошок; ~.3 deg;,гГпТпк НОЙ диафрагмы); а - ленточного (/ - гофрированная лента; 5 - полюсные накопечннки, 3 ~ сквоаные отверстия в полюсных наконечниках; 4 - магнит); е - пьезоэлектрического (1 - диафрагма; 2 - стержень; 3 - пьезоэлектрический элемент)

разование звуковых колебаний в которых обеспечивается материалами, работающими на изгиб.

Микрофоны, классифицированные по признаку преобразования акустических колебаний в электрический сигнал, приведены на рис. 1.1. Эти микрофоны обладают специфическими качественными показателями, которые определяют область применения в конкретных условиях эксплуатации в зависимости от класса качества аппаратурного комплекса.

Классификация микрофонов по признаку приема звуковых колебаний включает в свой состав три основные группы: микрофоны-приемники звукового давления; микрофоны-приемники градиента звукового давления и микрофоны комбинированные. Микрофоны, классифицированные по рассматриваемому признаку, учитывающему особенности приема звуковых колебаний, определяют не только получаемую характеристику направленности, по и способы размещения микрофонов относительно источника звука. Это способствует правильному выбору микрофона в зависимости от требований направленности, кото-





Рис. 1.2. Схемы приема акустических волн микрофоном-приемником звукового давления (а) и микрофоном - приемником градиента звукового давления (б)

фые, Б свою очередь, определяются взаимным расположением источника звука, угловыми охватами звуковой панорамы, наличием постороннего акустического шума в помещении и др.

Микрофоны, классифицированные по признаку приема звуковых колебаний, приведены на рис. 1.2.

Ло признаку электроакустических параметров микрофоны и телефоны подразделяются на группы сложности: высшая, первая, вторая и третья. Микрофоны и телефоны, отнесеп[[ые к высшей, первой и второй группам сложности, применяются для передачи музыки и речи, для звукоусиления, звукозаписи и -звукопередачи; микрофоны третьей группы сложности предиаэЕШчепы только для передачи речи. Области применения микрофонов и телефонов в зависимо-сти от группы сложности, соответствующей стандартизованным параметрам и характеристикам, приведены в табл. 1.1.

По признаку характеристики направленности микрофоны подразделяготся на четыре типа: с круговой диаграммой; двунаправленной диаграммой, имеющей вид laquo;восьмерки raquo; (косинусоидальная полярная характеристика); кардиоид-ной диаграммой; односторонне направленными диаграммами - суперкардиоид-ной и с гиперкардиоидной (рис. 1.3). В процессе создания музыкальных и сложных вещательных программ используются микрофоны с различной направленностью: для приема сигналов, отраженных от поверхностей помещения, в студиях и театральных залах используют ненаправленные микрофоны; для обслуживания солистов - остронаправленные микрофоны типа приемников градиента звукового давления и комбинированных [3]. Программы в виде комплексных сложных музыкальных и музыкально-драматических произведсЕЕИЙ обеспечиваются с помощью четкой расстановки в студиях групп микрофонов, каждый из которых соединяется экранированным коаксиальным кабелем с отдельным входом звукорежиссерского пульта. Эта задача реализуется выбором микрофонов конкретных типов с определенными эксплуатационно-техническими характеристиками.

Классификация микрофонов и телефонов по требованиям эксплуатации приведена в табл. 1.2-1.4. Группы исполнения микрофонов и телефонов опре-



Хаблица 1.1. Области применения микрофонов и телефонов

Группа ело

Наименование

ясности

Обозначение

Область применения

Основные электроакустические параметры

Высшая

Профессиональная передача и запись музыки и художественной речи в концертных залах, театрах и студиях и звукоусиление музыки и речи

Номинальный диапазон 20... ... 20 ООО Гц; неравномерность частотной характеристики 5 plusmn; plusmn;2 дБ; чувствительность 1,2 мВ/Па; чувствительность фронт-срез не менее 12 дБ

Первая

Передача и запись (в том числе с бытовой аппаратурой магнитной записи), а также звукоусиление музыки и художественной речи в студиях, залах и театрах

Номинальный диапазон 40... ...18000 Гц; неравномерность частотной характеристики 8 plusmn; plusmn;2,5 дБ; чувствительность 1,5 мВ/Па; чувствительность фронт-срез не менее 8 дБ

Вторая

Передача и запись (в том числе с бытовой аппаратурой магнитной записи), а также звукоусиление речи в любых помещениях

Номинальный диапазон 50... ... 12 500 Гц; неравномерность частотной характеристики 12 plusmn; plusmn;2,5 дБ; чувствительность 1,5 мВ/Па; чувствительность фронт-срез не менее 6 дБ

Третья

Передача и запись (в том числе с бытовой аппаратурой магнитной записи), звукоусиление речи в любых помещениях и вне помещения, а также местное радиовещание, диспетчерская и служебная связь

Номинальный диапазон 80.,. ... 10 ООО Гц; неравномерность частотной характеристики 20 plusmn; plusmn;2,5 дБ; чувствительность 2 мВ/Па; чувствительность фронт-срез не менее 6 дБ

деляются конструкторско-технологическими особенностями микрофонов и телефонов, которые обеспечивают их эксплуатацию в одном или нескольких климатических районах, исходя из достигнутого уровня стойкости изделий к климатическим и механическим воздействиям.

Категории размещения характеризует место размещения микрофонов и телефонов в аппаратуре и условия эксплуатации (ГОСТ 15150-89): I -иа открытом воздухе (1.1-для хранения в помещениях категории 4); 2 - эксплуатация под навесом (2.1-в качестве встроенного элемента); 3 - в закрытых помещениях (3.1 - в нерегулярно отапливаемых помещениях); 4 - в помещениях с искусственным климатом (4.2 - в лабораториях к жилых помещениях); S в помещениях с повышенной влажностью (5.1-внутри изделий категории 5). Конкретные значения повышенной и пониженной температуры, относительной влажности при определенной температуре окружающей среды и атмо- lt;ферного давления устанавливаются в ТУ на изделия.
