Условия aKcnjtyaraitHH:
температура окрулсагощего воздуха, С:
рабочая....... ..... -20...+4С
предельная............ -25...+50
влалсность воздуха прн 20 deg; С, %, не более:
относительная........... 85
предельная относительная ........ 93
синусоидальная внСрация в диапазоне 40 ... 80 Гц с ускорением, м/с-, ие более . . ...... 19,6 (24 gt;)
многократные удары.......... Не допускаотс raquo;
одигЕочные удары при частоте ударов 1 ... 2 уд./мин при длительности ударов 5... 15 мс с ускорением, м/с не
более.............. 49,1 (5g-)
Масса, г, не более............ 200
Габаритные размеры, мм.......... 180X90X50
Наработка микрофона на отказ, ч, не менее..... 6000
Срок слулбы, лет, не менее ......... 5
Срок гарантии, г............ 2
МЛ-51
Электродинамический двухсторонне направленный ленточный микрофок МЛ-51 предназначен для приема, передачи, звукоусиления и звукозаписи в радиовещании, тсиевидении, кинотехнике музыки и речи в студиях и концертных залах. Микрофон может быть использован для акустических Бсзмерепий.

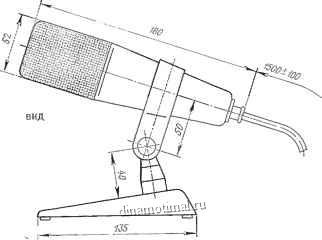

Общий вид, габаритные и присоединительные размеры микрофона МЛ-51 приведс[[ы иа рис. 2.50. Схематически устройство микрофона ленточного тнна рассмотрено иа рис. 1.1, lt;?. Микрофон МЛ-51 комплектуется специальным шарниром, стойкой и соединительным кабелем. При помощи шарнира, имеющего метрическую резьбу М16х1, микрофон может быть установлен на столе ofec-ратора на специальном подвесе. По своей конструкции микрофон МЛ-51 относится к микрофонам-приемникам градиента звукового давления, условная
Рис. 2.50. Общий микрофона МЛ-51
схема которого приведена на рис. 1.2,6. В рассматриваемом микрофоне звукоприемником снужнт гофрированная ленточка из алюминиевой фольги толщиной J5..-2 мкм, расположенная в зазоре между полюсными наконечниками магнитной цепи. Обе стороны ленточки открыты доступу звуковых волн. Лента совершает поперечные колебания под действием разности давлений передзсей и задней сторон, пересекая при этом магнитные силовые линии поля зазора. В ленте индуцируется ЭДС, которая затем подводится к первичной обмотке повышающего трансформатора. Трансформатор, согласующий электрическое сопротивление ленты с входным сопротивлением микрофонного усилителя, расположен внутри корпуса микрофона МЛ-51. Сверху па микрофон надевается защитная металлическая сетка. Соединительный кабель вмонтирован в корпус микрофона и подключен к вторичной обмотке повышающего трансформатора.
Схема соединения микрофона с усилительным устройством и электрическим соединителем приведена на рнс. 2.1, а. Микрофон имеет косинусоидальную характеристику направленности, показанную ка рис. 1.3,5. Микрофон МЛ-51, работающий по принципу микрофона-приемника градиента звукового давления, обеспечивает высококачественную передачу прн записи речи на магнитофон, при этом фронтальная часть характеристики направленности используется для-получения речевого сигнала с близкого расстояния, а среза - для акустического фона от дальних источников звука.
Основные параметры микрофона МЛ-51:
Номиналыпмй диапазон рабоч1гх частот, Гц .... 40... 16000 Чувствительность по свободЕСому полю на 1000 Гц, дБ, не
менее............... 1,6
Средний перепад чувствительности фронт-тыл в диапазоне
40... 16 000, дБ, не менее . . ....... 15
Неравномерность частотной характеристики чувствительности
в диапазоне 40... 16 000 Гц и для источника звука, дБ:
дальнего............. 10
ближнего............. 6
Модуль полного электрического сопротивления на 1000 Гц,
Ом................ 250 plusmn;50
Уровень эквивалентного звукового давления относительно 2-10-5 Па при переменном магнитном поле напряженностью
0,08 Л/м частотой 50 Гц, не более....... 2
Направленные свойства.......... .ДН
Усчовия эксплуатации:
температура, С:
повьппенная рабочая......... 20
предельная............ 25
пониженная рабочая......... -10
предельная............ -20
транспортирования в упаковке....... -40
. относительная влажность воздуха при 20 deg; С, % . . . 85
Ударные нагрузки...........Не допускаются
вибраиноииые нагрузки в диапазоне 40... 80 Гц с уско-
рением, м/с пе более.......... 9 8 Пр!
{?асса, г. не более............ 600
абаритные размеры, мм.......... amp;2х52х180
нна кабеля, мм............ 1500
рредпяя наработка на отказ, ч, не менее..... 5000
Рок службы, г, не менее.......... 5
2.3. Микрофоны электродинамические ограниченного применения
ОБЩИЕ СВЕДЕНИЯ
Номенклатура применяющихся в народном хозяйстве электродииамц. ческих микрофонов, рассмотренных в предыдущих параграфах, пе ограничивает-СЯ ими и может быть дополнена как микрофонами, снятыми с производства, по находящимися в эксплуатации, так и большой группой микрофонов специального назначения и микрофонами зарубежных фирм. Эти микрофоны находят шире, кое применение в системах радиовещания, телевидессия, телефонии, озвучииа-ния концертных и театральных залов, звукоусиления, записи, усиления звука (ВИА, в различной РЭА. Многие микрофоны, отнесенные к группе прочих микро-*фонов. обладают высокими электроакустическими параметрами, органолептнче-скими и эргономическими характеристиками, повышенной надежностью и долговечностью и заслуживают внимания. Все электроакустические параметры микрофенов и некоторые важнейшие характеристики приведены в табл. 2.3.
МД-74
Электродинамический катушечный остронаправленный микрофон МД-74 является сборочной единицей, состоящей из электродинамического микрофона н соединенной с ним с]1ециалы[0й трубки длиной 0,8 м. Трубка специальной конструкции имеет ряд отверстий, сделанных в ее стенках на равных расстоя[[иях друг от друга и снабженных рупорками. Размеры отверстий и рупорков рассчитаны таким образом, чтобы обеспечить подъем частотной характсрист1н lt;н на высших частотах диапазона, а также компенсировать падение чувствительности микрофона на этих частотах, происходящее из-за большого поглощения их в трубке.
МД-86
Злектродинамическуш широкополосный двухкапсгольный односторонне направленный микрофон МД-86 предназначен для приема, передачи, записи музыки и речи в студиях телевидения и радиовещания, театрах, концертных залах. Микрофон имеет кардиоидную характеристику направленности, обеспечивает работу в номинальном диапазоне рабочих частот. Промышленностью микрофон изготавливается по группе сложности 2 в соответствии с требованиями ГОСТ 6495-89. Электроакустические параметры микрофона МД-86 приведены в табл. 2.3. Схема включения микрофона и монтаж его с электрическим соединителем приведены на рис. 2.51. Конструктивно микрофон МД-86 представляет собой продолговатый цилиндр 0 24 мм, длиной 206 мм, имеющий на одном конце два акустических входа, а па втором конце - резьбовое соединение М16Х1-7Н.
Звуковые катушки индуктивности микрофона МД-86 подключены к вы.ход-ным контактам через дополнительные индуктивные элементы, которые образуют корректор спада чувствительности микрофона на низких частотах. Переключатель корректора S1 позволяет устанавливать на частоте 50 Гц спад чувствительности 0; -7 и -12 дБ.
