I Ш I

яость микрофона определяется как средняя арифметическая чувствительность микрофона на частотах 500; 630; 800; 1000; 1250; 1600; 2000; 2500; 3150; 4000 и 5000 Гц. Основные электроакустсгческие параметры микрофона соответствуют нормальным климатическим условиям.

Основные параметры микрофона ММ-5:

Номинальный диапазон рабочих частот, Гц......500... 5000

Чувствительность на 1000 Гц на сопротивлении нагрузки, мкВ/Па, не менее:

3

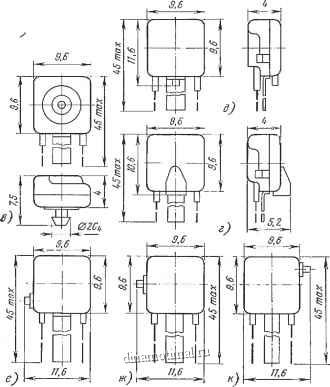

Рис. 2.75. Общий вид микрофона ММ-5

600 Ом (низкоомиый)...........300

3000 Ом (высокоомный)...........600

Средняя чувствительность в диапазоне частот 500... 5000 Гц на

Гротивлепии нагрузки, мкВ/Па, не менее: 600 Ом (низкоомный)...........600

3000 Ом (высокоомный)...........1200

Неравномерность частотной характеристики чувствительности в номинальном диапазоне частот, дБ, не более.......24

Сопротив.чение изоляции между выводами и корпусом микрофона, МОм, не менее:

в нормальных климатических условиях.......100

при воздействии относительной влажности воздуха 95... 98% при 30 deg; С в течение двух суток........1

fпротивление обмоткн постоянному току, Ом: низкоомного..............135 plusmn;15 высокоомного..............900 plusmn; 100

Масса, г, не более.............1,5

Средняя наработка на отказ, ч, не менее....... 6000

Срок службы, лет, не менее...........5

ipoK гарантии, г..............2 f 2.5. Микрофоны конденсаторные , ОБЩИЕ СВЕДЕНИЯ Большую группу, как правило, профессиональных микрофонов состав-ют электростатические микрофоны: конденсаторные и конденсаторные элек-

fTHHe, имеющие повышенные электроакустические параметры и эксплуата- 62 97

ционио-технические характеристики. К конденсаторным микрофонам относятся raquo; микрофоны, имеющие внешний источник питания, постоянно питающий элек-трическую схему обычным способом. Электретные микрофоны по принципу действия являются теми же конденсаторными, но постоянное напряжение обеспечивается не только обычным источником постоянного тока, но и электрическим зарядом мембраны или неподвижного электрода, сохраняющими этот заряд продолжительное время. На рис. 1.1, е приведена схема конденсаторного, микрофона, где жестко натянутая мембрана 1 под действием звукового давления совершает колебательные дви}кения относительно неподвижного электрода 2, и оба в совокупности составляют конденсатор, являясь его обкладками. Конденсатор включен в электрическую цепь последовательно с источником постоянного тока и активным нагрузочным сопротивлением. При колебаниях мембраны емкость конденсатора меняется с частотой воздействующего иа мембрану звукового давления. И в электрической цепи появляется переменный ток той же частоты, и на нагрузочном сопротивлении возникает падение напряжения, являющееся выходным сигналом микрофона.

Микрофоны рассматриваемой группы имеют высокие технические характеристики: широкий частотный диапазон, малую неравномерность частотной характеристики, низкие нелинейные и переходные искажения, высокую чувствительность и низкий уровень собственных шумов, и в этом нх главное преимущество перед электродинамическими микрофонами. Номинальный диапазон рабочих частот достигает 20... 20 ООО Гц, неравномерность частотной характернее тики чувствительности во всем диапазоне частот не более 8 дБ.

Отечественной промышленностью изготавливается широкая номенклатура конденсаторных микрофонов профессионального и бытового назначения: МК-12,. МК-13М, МК-16, МКЭ-2, МКЭ-3, МКЭ-4М и др. В эксплуатации находятся таюке конденсаторные микрофоны зарубежных фирм Японии, Австрии, Болгарии и др. Основные параметры многих типов микрофонов приведены в. табл. 2.7.

МК-12

Конденсаторный односторонне направленный микрофон МК-12 предназначен для приема, передачи, записи и звукоусиления музыки и речи в помещениях и на Открытых площадках при проведении разнообразных музыкально-художественных программ и мероприятий. Микрофон относится к профессиональным, имеет высокие электроакустические характеристики, что определяет его широкую область применения.

Конденсаторный микрофон МК-12 включает в свой состав микрофонный капсюль, соединительную трубку, усилитель с блоком питания и микрофонный кабель. Общий вид, габаритные и присоединительные размеры микрофона МК-12 приведены па рис. 2.76.

Капсюль конденсаторного микрофона состоит из следующих деталей: 1 - мембрана, изготавливается из специальной органической пленки марки мелк-накс, позолоченной с одной стороны; 2 - решетка, изготавливается из металлической сетки, к ней жестко приклеена мембрана; 5, так же как и мембрана? относится к основным элементам микрофона, является неподвинсным электро-
