Габаритные размеры:

микрофона........... 35X46X187

блока питания.......... 64X10X125

Емкость микрофона МК-18, пФ...... 130 plusmn;5

Напряжение питающей сети переменного тока частотой

50 Гц, В..............127; 220

Стабилизированное напряжение питания предварительного усилителя, В.......... -1-60

МКЭ-2

Конденсаторный электретный односторонне направленный микрофон; МКЭ-2 предназначен для приема, передачи, звукозаписи и звукоусиления му-зыки и речи при работе с бытовой аппаратурой магнитной записи. Микрофов МКЭ-2 обеспечивает эксплуатацию в условиях пониженной и повышенной температур, повышенных атмосферного давления и относительной влажности. Микрофон успешно используется при трансляцш концертов, исполнителей ВИ., из театров и студий.

Общий вид, габаритные и присоединительные размеры микрофона МКЭ-2 приведены на рис. 2.88. Промышленностью изготавливаются три разновидности микрофонов данного типа: МКЭ-2, МКЭ-2Э, МКЭ-2А. Микрофон МКЭ-2 комплектуется стойкой, шарниром, элементом 316 в кассете, микрофон МКЭ-2Э~. микрофоном в улучшенном экспортном исполнении в чехле специальной конструкции; микрофон МКЭ-2А не имеет чехла и предназначен исключительне для подключения к магнитофонам бытового назначения. Одностороннюю направленность мшсрофона обеспечивает наличие отверстий в неподвижном электроде и действие звукового давления на мембрану как с передней, так и с тыльной стороны.

Капсюль микрофона укреплен в цилиндрическом корпусе, расположенном в передней части микрофона, имеет длину 13 мм и 0 20 мм. В средней части микрофона помещена капсула с гальваническим элементом 316. Схематическое-устройство капсюля микрофона рассмотрено на рис. 1.1. При работе на откры-

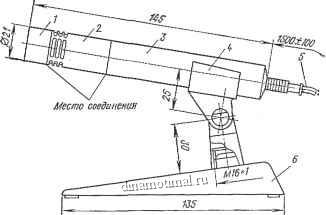

Рис. 2.88. Общий вид микрофона МКЭ-2

20 50 100 200 500 1000 2000 5000 10000200с0

Рис. 2.89. Частотная характеристика микрофона МКЭ-2 (МКЭ-2Э, МКЭ-2А)

ом воздухе используется противоветровой экран, изготовленный из арлшрован-рго поролона. Наружная оболочка микрофона изготовлена из алюминия, Кор-микрофона содержит два винтовых соединения - одно в начале для монтажа капсюля микрофона и другое в середине для установки и замены источника питания. В корпус микрофона вмонтирован микрофонный кабель, оканчивающийся электрическим трехконтактным соединителем.

Частотная характеристика чувствительности микрофона приведена на рис, 2,89, типовая характеристика направленности МКЭ-2 в полярных координатах - на рис. 2.90. Характеристика направленности имеет вид кардиоиды, измеренной на частотах 100; 500; 1000; 3150 и 8000 Гц. Схема присоединения выводов микрофона к соединителю (со стороны пайки) приведена на риа 2.91.

Перед эксплуатацией микрофона необходимо установить гальванический элемент 316 в микрофогг, для чего следует развинтить корпус микрофона в средней его части, особо обратив внимание на соответствие полярности элемента маркировке микрофона. Установить микрофон на стойке и подключить выход

Рнс. 2.90, Характеристика направленности микро-Фона МКЭ-2

МКЭ-2А)

60 %af

100 Гц

210

----1000 Ги,

---500 Гц 150

----3150 Ги,

---8000 Гц

Рис. 2.91. Схемы присоедииеггия выводов микрофона к штырям электрического соединителя:

/2-МКЭ-2; б -МКЭ-2.\

ьикрофона к аппаратуре. Следует следить за Тем, чтобы микрофон не подвер. гался резким сотрясениям и ударам.

Основные параметры микрофона МКЭ-2 (МКЭ-2А):

Номинальный диапазон рабочих частот, Гц..... 50... 15 000

Чувствительность в режиме х.х на. 1000 Гц, мВ/Па, не менее 2,5 Неравномерность типовой частотной характеристики чувствительности в диапазоне 50... 15 000 Гц, дБ, не более . . 12 Отклонение частотной характеристики чувствительности от

типовой, дБ, не более........... -2,5

Средний перепад чувствительности фронт-срез, дБ, не менее 16 Уровень эквивалентного звукового давления, обусловленного

собственными шумами микрофона, дБ, не выше ... 24

ВыходЕЮе сопротивление. Ом, не более...... 200

Сопротивление нагрузки, Ом, не менее...... ООО

Напряжение питания, В.......... 1.5

Условия эксплуатации:

температура, deg;С........... 5... 40

относительная влажность воздуха при 20 deg; С, %, не более 85

вибрационные и ударные нагрузки......Не допускается

Масса, г, не более............ 150

Длина кабеля, мм............ 15 000

Среднее время наработки иа отказ, ч, не менее . . . 5000

Срок гарантии, г, не менее......... 2,5

Срок службы, лет............ 5

МКЭ-3

Ко-г1денсаторный электретный микрофон МКЭ-3 в микроминиатюрном исполнении предназначен для использования в бытовой аппаратуре магнитной записи. Микрофон МКЭ-3 применяется в качестве встраиваемых устройств в бытовые магнитофоны, магянторадиолы и магнитолы, выполненные на ПП н ИС, например laquo;Сигма-ВЭФ-260 raquo;, laquo;Томь-303 raquo;, laquo;Романтик-306 raquo;.

Микрофон МКЭ-3 выполнен в пластмассовом корпусе, имеющем фланец для крепления к лицевой панели РЭА с внутренней стороны. Схематически устройство микрофона приведено на рис. 1.1,6.

Микрофон МК9-3 относится к ненаправленным, имеет диаграмму в виде круга (рис. 1.3,а). Схема включения микрофона приведена на рис. 2.1,а. Микрофон ие допускает ударов и сильной тряски.
