Основные параметры микрофона МКЭ-3:

Номинальный диапазон рабочих частот, Гц..... 50... 16000

Чувствительность по соободному полю на ЮООО Гц, мВ/Па.

ле более.............. 3

Неравномерность частотной характеристики чувствительности

3 диапазоне 50... 16 ООО Гц. дБ, не менее..... Ю

Модуль полгсого электрического сопротислепня на 1000 Гц.

Ом, не более............. 250

Уровень эквивалентного звукового давления, обусловлеггного собственными шумами микрофона, дБ, не более ... 25

Условия эксплуатации;

температура, С........... 5... 30

laquo;относительная влажность воздуха при 20 С, %, не более 85

атмосферное давление воздуха, Па...... 1,2-10* (90 мм рт. ст.) асса, г, не более........... 80

абаритные размеры, мм.......... 0 14X22

МКЭ-4М

Конденсаторный электретпый односторонне направленный микрофон МКЭ-4М предназначен для приема, передачи, записи н звукоусиления музыки и речи в студиях, киноконцертных залах, театрах и на закрытых площадках. Микрофон молсет быть использован при проведении совещаний, конференций и других общественных мероприятий нри большом количестве участников. Хорошие результаты дает применение микрофона при озвучивании помещений, подготавливаемых для высгзпления певцов с сольными программами в сопровождении оркестров. Микрофон МКЭ-4М обеспечивает высокий уровень записи музыки и художественного слова в номинальном диапазоне.

Общий вид, габаритные и присоединительные размеры МКЭ-4М приведены на рис. 2.92. В состав комплекта поставки микрофона входят: микрофонный капсю.пь; усилитель; блок питания; трубка соединительная; набор соединительных кабелей; экран противоветровой; стойки напольная и настольная; тренога. Разрез микрофонгсого капсюля представлен па рис. 2.93. Подвнлсный электроде представляет собой деталь, изготовленную нз пресс-порошка с армированным контактом и с металлизированной алюминием поверхностью, имеет ряд сквозных отверстий и взаимно перпендикзлярных прорезей. Мембрана 4 - основная деталь капсюля изготовлена из фторопластовой электретной пленки, металли--енрованной с одной стороны алюминием. Мембрана металлизированной стороной приклеивается к решетке 5 тскопроводяшим клеем, после чего поляризуется. Между мембраной и неподвижным электродом с помощью прокладки 10 создается зазор в 28... 32 мк. Вкладыш 12, имеющий ряд сквозных отверстий, поджимается к электроду. Между ними с помощью прокладки 11 образуется зазор в виде щели 42... 45 мк. Эта щель соединяется с кольцевой щелью, образованной вкладышем и изоляционным кольцом 13. Все детали последовательно устанавливаются в корпус 9 и поджимаются гайкой /. Защитная сетка 7, решетка 8 с акустическим сопротивлеЕснем 6, мембрана, зазор между мембраной и неподвижным электродом, отверстия и прорези в неподвижном электроде, Щель между вкладышем и неподвижным электродом, отверстия во вкладыше, кольцевая щель между вкладышем и изоляционным кольцом и объем внутри Корпуса образуют акустомеханическую систему капсюля, обеспечивающую требуемые характеристики микрофона.

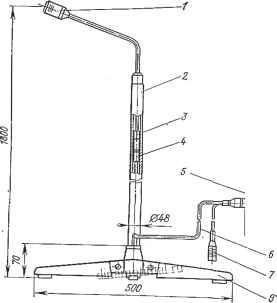

Рис, 2.92. Общий вид ыикрофоц МКЭ-4М с блоком питания:

/-микрофонный капсюль; - pylSкя соединительная; 5 - усилитель; 4 -элек трический соединитель; Б - блок пита ния; б -кабель выходной (5 м); 7 - ка бель соединительный (25 м); 8~шнув питания; 9 -тренога

-1 1

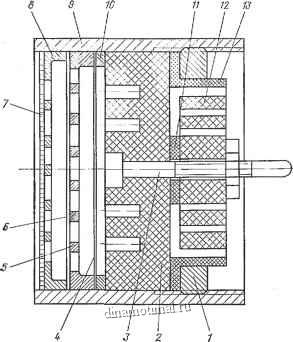

Рис. 2.93. Капсюль микрофона МКЭ-4М




Односторонняя направленность микрофона достигается тем, что на мембрану микрофона действует звуковое давление как с передней, так и с задней стороны по такому же принципу, как показано на рис. 1.1, е и 1.3,6. Необходимый для обеспечения односторонней направленности сдвиг фаз получается 3 результате подбора всех акустикомеханических элементов капсюля. Главную оль при этом играет сопротивление воздуха в щели между неподвижным электродом и вкладышем.

Микрофон МКЭ-4М может быть использован на настольной или напольной стойках с шарниром, иа laquo;гкуравле raquo;, напо.1ьной стойке с вынесенным кап- сюлем. Все детали и сборочные единицы этих конструктивных исполнений являются унифицированными и взаимозаменяемыми. При подготовке микрофона К эксплуатации на напольной стойке необходимо закрепить держатель микрофона на напольной стойке, навернуть капсюль на усилитель, вставить усилитель с капсюлем в держатель микрофона и установить на капсюль противоветровой экран, далее соединить блок питания с помощью кабелей с усилителем микрофона и со входом микрофонного студийного усилителя звукоусилитель-.вого тракта. После этого включается блок питания. При подготовке микрофона для эксплуатации на напольной стойке с вынесенным капсюлем необходимо закрепить капсюль на соединительной трубке и соединить с усилителем, устано--вить усилитель с капсюлем и соединительной трубкой на напольной стойке. Для этого необходимо держатель соединительной трубки установить на трено- ге, а затем, поместив усилитель внутри держателя, закрепить его с помощью гайки, после чего на капсюль надеть противоветровой экран. Далее необходимо гсоединить блок питания с помощью кабелей с усилителем микрофона и со входом звукоусилительного тракта и включить блок питания. При эксплуатации микрофона следует предохранять его от резких сотрясений и ударов.

На рнс. 1.1, а рассмотрен принцип действия конденсаторного микрофона, Где под действием звукового давления происходит колебание мембраны, при этом изменяются емкость капсюля, заряд конденсатора, что приводит к изменению тока в цепи, а следовательно, и напряжения на входном сопротивлении предварительного усилителя, который слулит для согласования высокого внут-(реннего сопротивления капсюля со сравнительно низким сопротивлением на-

КПШБ


Вход о-

П пг

\ 820

П л*?

Л4 Г

J 68 к

16к L


WB выход

Общий .

ЧОВ быход

Рис. 2.94. Принципиальная электрическая схема усилителя У-109 микрофона МКЭ-4М
