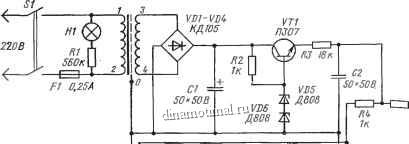

Рис. 2.95. Принципиальная электрическая схема блока питания микрофона МКЭ-4М

0НЦ~ВГ-2

грузки (или входным сопротивлением микрофонного студийного усилителя). Принципиальная электрическая схема предварительного усилителя приведена на рис. 2.94. Этот усилитель представляет собой двухЕаскадную схему с непосредственной связью между каскадами. Первый каскад собран на полевом транзисторе КПЗОЗ, второй -на биполярном КТ315Г. Питание усилителя и микрофона МКЭ-4М осуществляется от блока питания (на рис. 2.95), который состоит из сетевого трансформатора, мостового выпрямителя на диодах У )1- V )4, стабилизатора напряжения постоянного тока на стабилитронах VD5, VZ)6 и транзисторе VT\ по параметрической схеме.

Частотная характеристика микрофона МКЭ-4М приведена на рис. 2.96.

tOSO ЮО 20С 500 1000 2000 5000 ЮООО 20000

f, Гц

Рис, 2.96. Частотная характеристика микрофона МКЭ-4М

Основные параметры микрофона МКЭ4М:

Номинальный диапазон рабочих частот, Гц..... 50... 15 00{

Чувствительность на 1000 Гц и сопротивлении нагрузки 2 кОм, мВ/Па, не менее:

без соединительной трубки........ 18

с соединительной трубкой ........ 5,8

Средняя разность уровней чувствительности фронт-тыл в

диапазоне 50... 15 000 Гц, дБ, не менее......

Неравномерность типовой частотной характеристики чувствительности в диапазоне 50... 15 000 Гц, дБ, не более 9 Коэффициент передачи усилителя на нагрузке 2 кОм, не

без соединительной трубки........ 0,9

с соединительной трубкой........ 0,29

Выходное сопротивление. Ом, не более...... 200

Максимальное звуковое давление микрофона без соединительной трубки при линейных искажениях 0,5%, Па . . 39 Напряжение питания от сети переменного тока частотой

50 Гц, В.............. 220 plusmn;20

Напряжение питания усилителя микрофона, В . . . . plusmn;10 Условия эксплуатации:

температура, Х........... -20... -1-40

относительная влахность воздуха при 25 deg; С, %, не более 85

Масса комплекта микрофона, г........ 10 360

Срок слухбы, лет, не менее......... 5

МКЭ-5

Конденсаторный электретпый микроминиатюрный микрофон направленного действия МКЭ-5 предназначен для использования в качестве петличного нагрудного микрофона для приема, передачи, записи и звукоусиления! музыкальных и художественных программ. Микрофон МКЭ-5 может быть использован для проведения передач из радио- и телевизионных студий, театров киноконцертных залов и с открытых площадок. При проведении репортажей, Яигервью и записи речи на микрофон устанавливается ветрозащитный экран.

Млкрофон МКЭ-5 изготавливается с приспособлением типа laquo;крокодил raquo; для Прикрепления к одежде {как правило, темного цвета). В комплект поставки Иикрофона МКЭ-5 входят: микрофонный капсюль; блок питания; микрофонный кабель и экран ветрозащитный. Схематическое устройство микрофонного-капсюля рассмотрено на рис. 1.1, е. При работе микрофона блок питания с гальваническим элементом находится в руке или кармане. С помощью выходного кабеля от блока питания микрофон подключается к входу звукоусилительного тракта. При перерывах в работе батарею из блока питания необходи-удалить.

Микрофон имеет круговую диаграмму направленности (рис. 1.3,а), Схема Чрнема акустических волн микрофоном-приемником градиента звукового давле-я приведена на рис. 1.2. Схема присоединения выводов микрофона к штырям йектрического соединителя показана на рис. 2.1, с. Микрофон крайне чувствителен к резким сотрясениям и ударам.

Основные параметры микрофона МКЭ-5:

Номинальный диапазон рабочих частот, Гц..... 50... 16 ООО

Чувствительность по свободному полю на ЮОО Гц, мВ/Па,

не менее.............. 3

Неравномерность частотной характеристики чувствительности микрофона в 50 ... 1600 частот, дБ, не более . . . 12... 13 Модуль полного электрического сопротивления на 1000 Гц,

Ом, не более............. 250

Уровень эквивалентного звукового давления, обусловленного

собственными шумами микрофона, дБ, не более ... 32 Условия эксплуатации:

температура, deg;С........... 15...35

относительная влажность воздуха при 25 С, % не более 80

многократные удары и вибрационные нагрузки ... Не допускаются

Масса микрофона с блоком питания, г...... 120

Масса капсюля, г, не более......... 15

Длина кабеля, мм............ 2500

Габаритные размеры:

микрофона без блока питания....... 15,6X38X29 мм

б-пока питания........... 25x49x60 млг

МКЭ-6

Конденсаторный односторонне направленный электретный микрофон МКЭ-6 предназначен для приема, передачи, записи и звукоусиления музыкаль- ных и художественных программ из любых помещений. Микрофон универсален, может быть использован как в профессиональной, так и в бытовой аппаратуре магнитной записи.

Промышленностью микрофон изготавливается в одном конструктивном raquo;с-полне1ШИ для работы на напольной или настольной стойке, а также в руках -исполнителя. В комплект поставки микрофона МКЭ-6 входят микрофон, б.чок питания, предварительный усилитель, стойка-шарнир, микрофонный соединительный кабель. Схематическое устройство микрофона рассмотрено на рис. 1.1, е. Предварительный усилитель микрофона МКЭ-6 собран на полевом транзисторе КПЗОЗВ.

Блок питания микрофона и предварительного зсилителя выполнен в виде -отдельной конструкции и включает в свой состав: сетевой трансформатор, выпрямитель, собранный на диодах типа КД105, емкостной фильтр и стабилизатор параметрического типа, собранный на стабилитроне и транзисторе типа П307.

Микрофон имеет кардиоидную характеристику, приведенную на рис. 1.3, е.

Основные параметры микрофона МКЭ-6:

Чувствительность х.х микрофона на частоте ЮОО Гц, мВ/Па . . 3

Средняя разность уровней чувствителькости фронт-срез, дБ . . 18

Номинальный диапазон рабочих частот, Гц...... 50... 1600

Неравномерность частотной характеристики чувствительности микрофона в диапазоне 50... 16 000 дБ, не более...... 18

Модуль полного электрического сопротивления, Ом .... 250

Напряжение блока питания, В.......... +10
