г | |||
20 |
Рис. 3.19. Общий вид тстефона ТЭМК-3
зированы. Акустический вход звуковых волн расположен на лицевой стороне корпуса телефона, выполнен в виде концентрически расположенных отверстий. Выходные контакты выполнены в виде штырей для подключения втычиыч электрических соединителей. Массогабаритные характеристики, технические параметры и внешняя отделка телефона обеспечивают поставку изделий на экспорт.
Область частотной характеристики телефона ТЭМК-3 приведена на 1)ис 3.20. При эксплуатации телефонов при предельных значениях внешних водой-ствугощих факторов нх параметры могут отличаться от номинальных не более чем на 15... 20%. Электроакустические параметры телефона определены па частотах 200; 250; 315; 400; 500; 630; 800; 1000; 1250; 1800; 2000; 2500. 3000;; 4000; 5000; 6000 Гц. Проверка качества телефона осуществляется на специальных стендах в заводских условиях, но некоторые параметры могут быть определены методом непосредственного измерения. Например, коэффициент приема /Спр можно определить, используя схему на рис. 3.21, в которой применены следующие комплектующие ЭРЭ: резисторы типа МЛТ; конденсаторы типа МБМ; трансформатор согласующий, изготовленный на магннтопроводе тнпа Ш8Х8; первичная обмотка имеет 925 витков; вторичная -415 витков и 620 витков, намотанных проводом ПЭЛ 0,15. Коэффициент приема определяется как отношение напряжения на резисторе 270 plusmn;15 Ом, включенном на выводах / и 2, к входному напряжению на выводах 3 и 4. Входное напряжение на выводах равно 300 мкВ. Источник шумового сигнала с диапазоном частот не yxte 250 ... 3500 Гц при напряжении 0,3 ... 0,5 В.
Рис. 3.20. Область частотной характеристики телефона ТЭМК-3
/5 10 5 О 5
О 200 300
2000 30003W0 60QQ f. Га
/?2 1,5к
R1 Г | 1 п Г | \ R5 |
0.25x160В
R8 30
R7 JOOmB 6,13 plusmn;0,12
04

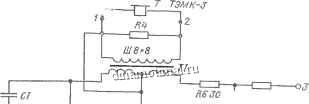

Ркс. 3.21. Принципиальная электрическая схема конт-I роля параметров телефона ТЭМК-3
Основные параметры телефона ТЭМК-3:
Номинальный диапазон рабочих частот, Гц .... 200... GOOC Неравномерность частотной характеристики в диапазоне
200 ...6000 Гц, дБ............ 15
Экпивалепт затухания приема (finp) при затухании абонентской линии, дБ:
О дБ в нормальных климатических условиях, пе менее -5 4,3 дБ в нормальных климатических условиях, пе более 9 , 4,3 дБ при повышенной влажности, пе менее ... 9 plusmn;2 то JKe при повыше!Шой и пониженной рабочих температурах . . ........ 9 plusmn;1
Суммарный коэффициент гармонических искажений на
1000 Гц при напряжении 2 В, %, не более.....
Коэффициент приема Кпо на частотах:
. 300 Гц............ 0,360 plusmn;0,02
ЮОО Гц........... 0,360 plusmn;0,015
3500 Гц............. 0,346 plusmn;0,025
Модуль полного электрического сопротивления переменному току на ЮОО Гц, Ом:
в нормальных климатических условиях .... 260 plusmn;52
при повышенной относительной влажности, повышенной
и пониженной температурах........ 260 plusmn;78
Условия эксплуатации:
вибрационные нагрузки в диапазоне 15... 80 Гц с ускорением м/с, не более......... 39,4 (4)
многократные удары в количестве 6000 с ускорением,
м/с2, не более........... 147,1 (15)
температура, deg;С:
повышенная рабочая......... -Ю
попшкеииая предельная........ -50
повышенная рабочая......... 14о
повышенная предельная ... .... -i-50
Масса, г, не более........... 40
Вероятность безотказной работы в нормальных климатических условиях за 500 ч при риске заказчика Р=0,2, не менее 0,96
ТД-6
Электродинамический телефон ТД-6 предназначен для применения в качестве преобразователя электрических сигналов напряжением 2 В в звуковые при исследованиях и акустических измерениях и прн контроле уровня звукозаписи и звуковоспроизведения, проводимых в нормальных климатических ус-.ловях и условиях тропического климата. Высокие и стабильные электроакустические параметры позволяют значнтель-
7 plusmn;0.1
Вшт М2,5
Рис. 3.22. Общий вид телефона ТД-6 (ТД-6-Т)
[[О расширить область при-менения данного телефона. Его можно использовать в сигнальных и сторожевых электронных конструкциях, а также в радиолюбительских переговорных устройствах.
Общий вид, габаритные и присоединительные размеры телефона приведены иа рис. 3. 22. Конструкция телефона является керазборной и нерсмонтируемой, что предъявляет к разработчикам и изготовителям особые требования по повышению надел lt;ности и долговечности. По технико-эксплуатационным характеристикам телефон относится к изделиям треть--его поколения, электрическая часть которого совместима с аппаратурой, выполненной на ПП. Конструкция телефона рассчитана на эксплуатацию в жестких условиях внешних воздействующих факторов: климатических, .механических, био-.логических и др.
Корпус телефона изготавливается из ударопрочной пластмассы. На лицевой поверхности крышки телефона расположен акустический вход, выполненный s виде концентрически расположенных круглых отверстий. На тыльной стороне корпуса расположены выходные выводы звуковой катушки. Подсоединергие телефонного шпура к телефону осуществляется при помощи винтов М2,5Х5.
Номинальные значения параметров телефона соответствуют нормальным .климатическим условиям. При эксплуатации телефона в условиях предельных значений воздействующих факторов некоторые параметры могут изменяться в пределах 10... 15%.
Частотная характеристика телефона приведена на рис. 3.1 и 3.2. Прямолинейность частотной характеристики в номинальном диапазоне частот сохраняется при подаче на телефон напряхсения 2 В. При повышенной и пониженной температурах и повышенной относительной влахиости отЕслоиение от прямолинейности во всем диапазоне не превышает plusmn;0,5 дБ.
Основные параметры телефона ТД-6 (ТД-6-Т):
Номииа.пьный диапазон рабочих частот, Гц..... 100... 5000
Средняя чувствительность в диапазоне 100... 5000 Гц, Па/В, .не менее:
при нормальных условиях эксплуатации .... 10
при повышенной относительной влажности, повышенной
и пониженной температурах....... 9
