Таблица 2.1. Условия эксплуатации, позволяющие сохранить работоспособ-йость микрофонов

Внешние факторы

Значение параметра

в студиях н кон цертиых залах

открытых площадках

Повышенная рабочая температура, не менее, для микрофонов:

всех систем

конденсаторных

продолжительность воздействия, не менее

Максимальная температура, deg;С, ие мерее

продолжительность воздействия, ч, не менее

Пониженная рабочая температура, deg;С, не ниже, для микрофонов:

всех систем, кроме конденсаторных

конденсаторных Понилсеиная предельная температура, С, не ниже

продолхштельность воздействия, не

более

Относительная влажность воздуха, %: рабочая предельная

продоллснтельпость воздействия, не более

Вибрационные нагрузки:

с ускорением, м/с-, не более в диапазоне частот, Гц продолжительность воздействия, не более

Многократные удары:

с ускорением, м/с, не более при длительности ударного импульса, мс

частота ударов в минуту число ударов, ие более

50 plusmn;2 35 plusmn;2 4

60 plusmn;2 2

5 plusmn;1 5 plusmn;1 -20 plusmn;2

85 plusmn;3 при 20 plusmn;2 deg;С 93 plusmn;3 при 25 plusmn;2С 12

10... 80 2

147(15) 5... 10

5000

50 plusmn;2 25 plusmn;2 4

60 plusmn;2 2

-20 plusmn;2 -10 plusmn;2 -40 plusmn;2

93 plusmn;3 при 25 plusmn;2Х 93 plusmn;3 при 25 plusmn;2С 6

10...80

147(15 g) 5... 10

2000

дельных температур -50... 4-55 deg; С; пониженного атмосферного давления (в упакованном виде) 1,2-10 Па (90 мм рт. ст.) при -50 deg; С; сннусоидальной вибрации в диапазоне 5... 25 Гц; механических ударов многократного действия пиковым ускорением 147 м/с и общим числом до 15 000.

При эксплуатации микрофонов необходимо соблюдать определенные правила, обеспечивающие надежную работу как самих микрофонов, так и радиовещательных систем и комплексов, а также установок озвучивания и звукоусиления. Особенно высокие требования предъявляются к микрофонам при передаче и записи художественных программ. Если используется несколько микрофонов, включенных в один электрический тракт, то необходимо предварительно определить полярность и обозначить ее. Это требуется для того, что-

бы избежать возможности включения их в противофазе, что приводит к полной или частичной компенсации выходных напряжений микрофонов. Методы определения полярности приведены в [2,3]. Одновременно необходимо отметить, что вопрос о количестве микрофонов, выборе их технических характеристик и расстановке в студии должен решаться после изучения акустических параметров этих студий, оказываюш.их решающее влияние на звучание различных музыкальных инструментов и ансамблей разного состава. Преобразование звука в электрический сигнал должно производиться с высокой инфор,\1ационной точностью, и поэтому технические требования к микрофонам очень высоки. Схемы расстановки микрофонов, рассматриваемые в [1-3], имеют важное значение. Они должны создаваться для каждой электроакустической системы с учетом акустики студии, аранжировки музыкальных произведений, качества исполнителей и др.

Одним из важных требований, предъявляемых к микрофонам, используемым на открытых пространствах, в больших театральных и концертных залах, является подавление шумовых помех, которые возникают от воздушных потоков, ветра, движения исполнителей и декораций и т. д. Особой защиты требуют ленточные микрофоны, наиболее чувствительные к воздействию ветра. Для защиты микрофонов от ветра применяются специальные противоветровые экраны, которые устанавливаются на звукоприемную часть микрофона. Изготавливаются эти экраны из акустически прозрачных материалов. Это молсет быть простое обертывание ше.аковой ют капроновой тканью или специальные промышленные экраны. Они представляют собой проволочный каркас, или перфорированную оболочку, или металлическую сетку, обтянутые несколькими слоями ткани, между которыми прололсеиа минеральная или капроновая вата.

Сбои в работе микрофона могут происходить из-за нарушения электрических контактов в соединениях с усилителями конденсаторных и электреткых микрофонов, местах подключения питания, соединительных кабелях. Устранение этих неисправностей возможно только квалифицированными специалистами, имеющими опыт работы с РЭА. Неисправности самих микрофонов, их подвижных частей и в первую очередь механические повреждения рекомендуется устранять в производственных условиях. При эксплуатации микрофонов необходимо предохранять от повреждений каб amp;чи, которые прокладываются в студиях и залах. Почти все конденсаторные микрофоны находятся под напряжением, поэтому во время работы их рекомендуется не передвигать и не переносить. Располагать микрофоны и их соединительные кабели необходимо вдали от проводов и кабелей питающей сети переменного тока.

Требование защиты микрофонов от вибрационных и ударных нагрузок связано с повышенной чувствительностью мшрофошв к сотрясениям, толчкам, вибрациям, которые могут возникнуть при эксплуатации. Особенно тщательно следует амортизировать ленточные микрофоны, так как наличие в них тончайшей и свободно висящей ленточки требует большой осторожности.

Условием надежной работы микрофонов является систематическая проверка параметров и технических характеристик: частотной характеристики, чувствительности, отдачи и т. п. Каждый микрофон имеет эксплуатационный паспорт и хсурнал учета, в которые заносят результаты периодических испытаний, данные о поломках и неисправностях, а также меры, устраняющие их. Если

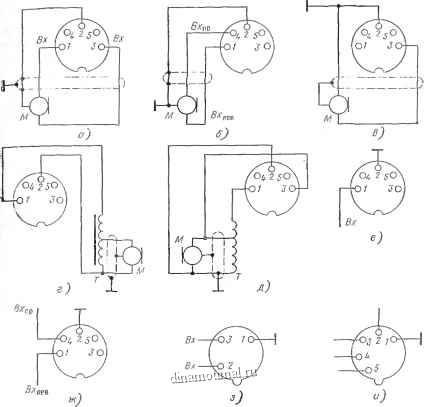

Рис. 2.1. Схемы соединения микрофона с кабелем и стандартны.ми соединителями:

laquo;[ - симметричная низкоомная для радиоаппаратуры с монофоническим трактом; б -для радиоаппаратуры со стереофоническим входом; в - асимметричная низкоомная; г - с выходным автотрансформатором; д - комбинированная [1 к 2 для высокоомного выхода РЭА, 2 и 3 для низкоомного); е - розеток магнитофонов с монофоническим трактом; ж - розеток магнитофонов со стереофоническим трактом; з - для монофонических (од-поканальных) трактов прн применении зарубежных микрофонов; к -для стереофонических (двухканальных) трактов прн применении зарубежных микрофонов

При проведении периодических испытаний (один раз в полгода) выявляются существенные расхождения в параметрах, указанных в табл. 1.5-1.7, то такой микрофон с эксплуатации снимается и подлежит ремонту.

Общие схемы соединения микрофонов с микрофонным кабелем и пяти-штырьковым стандартным электрическим соединителем типа ОНЦ-ВГ приведены на рис. 2.1. После подключения микрофона к усилительной РЭА его необходимо проверить, но не следует стучать по микрофону или дуть в него, следует негромко сказать несколько контрольных слов с расстояния 10... 20 см. На рис. 2.1, а приведена схема подключения микрофона к усилителю звуковой частоты, телевизору, радиоприемнику, магнитоле, радиоле, магниторадиоле,
