на рис. 2.1, е, ж - схема подключения микрофона к магнитофону с монофоническим и стереофоническим трактами.

Ряд микрофонов зарубежного производства подключается к штырям электрических соединителей по схемам рис. 2.1, з, и. При симметричном включеиик с внешним источником питания к контакту / подпаивается экран и laquo;минус питания raquo;; при симметричном включении к этому контакту подпаиваются экран и обратный провод - при несимметричном включении. К штырю 2 подключаются микрофон (звуковая частота) при симметричном и несимметричном включении без питания; микрофон (звуковая частота) и laquo;плюс питания raquo; при симметричном и несимметричном включении; к штырю 3 подключаются микрофок (звуковая частота) при симметричном включении без питания; микрофон (звуковая частота) и laquo;минус питания raquo; при внешнем питании. На рис. 2.1, а приведена схема подключения микрофона для двухканальных трактов (стереофонических), где к штырю / подключаются те же выводы, что в одноканальных трактах (рис. 2.1, е - штырь /); к штырю 2 подключается микрофон (звуковая частота левого канала) без питания или микрофон (звуковая частота левого канала) и laquo;плюс питания raquo; при включении питания микрофона; к штырю 3 подключается микрофон (звуковая частота левого канала) при включении без питания или микрофон (звуковая частота левого канала) и laquo;минус питания raquo; при внешнем питании; к штырю 4 подключается микрофон (звуковая частота правого канала) при включении без питания или звуковая частота правого канала и laquo;плюс питания raquo; при включении мшсрофона с питанием; к штырю 5 подключается микрофон (звуковая частота правого канала) при включении без питания или микрофон (звуковая частота правого канала) и laquo;плюс питания raquo; при внешнем питании или микрофон (звуковая частота правого канала) и laquo;минус питания raquo; при включении микрофона с прямым питанием. Если включается симметричный микрофон на вход несимметричного усилителч 34, то контакт 3 (или 3 и 5) розетки усилителя присоединяют к контакту J. Штырь 2 соединяется с выводом микрофона, имеющим цветную точку.

2.2. Микрофоны электродинамические

ОБЩИЕ СВЕДЕНИЯ

Электродинамические микрофоны - это электроакустические преобра- зователи, с помощью которых акустические колебания преобразуются в электрические в результате воздействия на диафрагму звуковых колебаний. Они приводят ее в движение вместе с жестко скрепленной катушкой с колебательной скоростью в направлении оси микрофона, перпендикулярном направлению радиального магнитного поля в воздушном зазоре, в результате этого в катушке-индуцируется электродвижущая сила (ЭДС). Схема микрофона электродинамической конструкции приведена на рис. 2.2. Такие микрофоны называются катушечными. Другой разновидностью электродинамических микрофонов являются ленточные, в которых акустические колебания преобразуются в элек raquo; трические с помощью движения ленты в направлении, перпендикулярном маг raquo; нитному полю. Возникающая при колебаниях ленты магнитная индукция образует па концах ленты электродвижущую силу.




Рис 2.2. Схематическое устройство электродинамического катушечного микрофона:

шайба шелковая; 2 -диафрагма; 3 - шайба гофрированная; 4 - фланец верхний; 5 -ка. тушка индуктивности; 5 -шайба немагнитная; 7 - магнит постоянный; 8 - керн (круглый стержень); 5 -фланец }П{жиий

Усчозное обозначение электродинами-qecKHX микрофонов состоит из букв МД или МЛ - микрофон динамический, цифр, которые показывают порядковый номер разработки и номер ТУ, а также буквы Л - экспортное исполнение, буквы Т - тропическое исполнение.

Промышленность изготавливает большую номенклатуру электродинамических микрофонов. Наиболее распространенным обозначением микрофонов являются МД и МЛ. В настоящее время применяются микрофоны современные отечественного и зарубежного производства, а также снятые с производства.

Аналоговые схемы электродинамических микрофонов в виде принципиальных электрических схем, выполненные на электрорадноэлементах (ЭРЭ) общего применения, позволяют производить расчеты электроакустических параметров и конструктивных элементов при заданных входных и выходных параметрах. Для этого выполнен перевод фагтически участвующих в электроакустических процессах элементов конструкции микрофонов в известные ЭРЭ, Например, гибкость воздуха с иа электрической схеме аналогична емкости конденсатора; площади входного и выходного отверстий 5 соответ!твуют входным-и ВЫХ0ДНЫ.М параметрам электричеасой схемы (входному и выходному напряжениям); масса воздуха в соответствующих объемах микрофона - индуктив-ностям катушек, не имеющих сердечников; сопротивление воздуха в объемах конструкций микрофона обозначается буквой г. Индексы с, 5, m и г в электрических схемах соответствуют номерам деталей конструкций микрофонов или-телефонов или их элементов.

МД-52А

Электродинамический катушечный односторонне направленный микрофон с кардиоидной характеристикой предназначен для профессионального применения, обеспечивает прием, передачу и запись музыки и речи, а также звукоусиление в любых помещениях в номинальном диапазоне рабочих частот.

Общий вид, габаритные, установочные и присоединительные размеры микрофона МД-52А приведены на рис. 2.3. Конструкция микрофона МД-52 с указанием массы, активного сопротивления и гибкости воздуха в элементах конструкции рассмотрена на рис. 2.4.

Кардиоидпая характеристика направленности микрофона обеспечивается в-основном конструкцией корпуса микрофона (рис. 2.4), имеющего входное отверстие в акустическом элементе 2 на расстоянии d от первого входа в решетке 1, Внутренняя фазосдвигающая система создается массой и активным со-

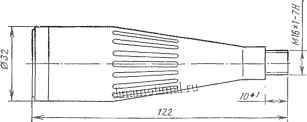

Рис. 2.3. Общий вид микрофона МД-52А

противлением воздуха в акустических элементах 5 и S и параметрами других элементов конструкции {9,11 и 12), которые обеспечивают в совокупности получение заданной характеристики направленности.

Корпус микрофона МД-52А ,т;.г; изготовлен из дюралюминия, на нем установлен электрический соединитель. Почти аналогичную [{онструщию имеют микрофоны МД-52Б. МД-52Б-СН, .-52A-T.

Микрофон МД-52А обладает хорошими эксплуатационными свойствами, имеет защиту от механических повреждений, малочувствителен к изменениям температуры и влажности воздуха.

Р1зготавлнваются микрофоны в соответствии с требованиями ГОСТ 6495-84 по группе сложности 2. Аналоговая злехстрнче-ская cxe.Afa микрофона, позволяющая провести анализ акустической системы, приведена на рис. 2.5, где р - давление счи-

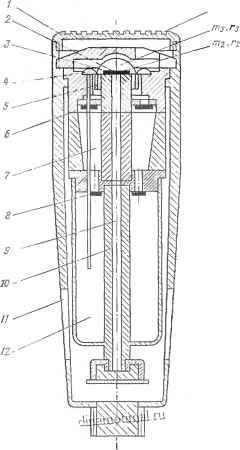

Рис. 2.4. Конструкция микрофона МД-52А:

/ - решетка; 2 - злемент акустиче-С1С0ГО сопротивления; 3 - слой воздуха между накладкой и диафрагмой;

4 -диафрагма; 5 -катушка; б - элемент акустическпй; 7 - слой воздуха внутри магнитной системы; 8 - 9леме1[т акустического сопротивле1[ня:

5 -слой воздуха в труб1се; УО -трубка; -окно в корпусе; 72--слои воздуха внутри корпуса микрофона: т - масса воздуха; г - сопротив.пе-ние воздуха в соответствующем э.пс-менте
