(Si) и, =f=
Щ 6
Рис. 2.5. Аналоговая электрическая схема микрофона МД-о2А
тают аналогом напряжения, v - скорость колебаний - аналогом плотности тока, а gt;а - объемную скорость колебаний - аналогом тока; mi и Гу-Шд и гд - массы и активные сопротивления воздуха соответственно в решетке слое воздуха между накладкой и диафрагмой lt;5, элементах акустических сопротивлений 2,4, S, трубке Р, отверстиях трубки 6,7, элементе акустического сопротивления, в отверстии корпуса И; С\-Cg - гибкость воздуха; т, Cq и Ло - масса, гибкость закрепления и активное сопротивление подвижной системы микрофона; 5 и Sn - площади отверстий в решетке и корпусе.
Кардноидная характеристика направленности микрофона обеспечивается конструкцией его корпуса, имеющего входное отверстие на расстоянии d от лервого входа. Внутренняя фазосдвигающая система создается массой и активным сопротивлением во втором отверстии п параметрами других элементов конструкции, которые в совокупности обеспечивают получение з:дапной характеристики направленности.
Электроакустические параметры микрофонов без противоветровых экранов сохраняются практически постоянными при нормальных условиях эксплуатации.
Основные параметры микрофона МД-52 А:
Номинальный диапазон рабочих частот, Гц..... 50... 16000
Чувствительность в режиме х.х с модулем полного электрического сопротивления на 1000 Гц, мВ/Па, не менее:
при нормальных климатических условиях..... 1,2
при пониженной, повышенной температурах и повышенной
относительной влажности........ 1
Перепад чувствительности микрофона фронт-тыл на любой
частоте, начиная с 100 Гц и выше, дБ, не менее .... 6
Средний перепад чувствительности фронт-тыл при нормальных
климатических условиях, дБ, не менее....... 12
Неравномерность типовой частотной характеристики в диапазоне
50... 16 000 Гц, дБ, не более.......... 12
Отклонение частотной характеристики чувствительности от типовой характеристики при нормальных климатических условиях, дБ plusmn;2,5 Уровень эквивалентного звукового давления относительно 2-10-5 Па при переменном магнитном поле напряженностью
0,08 А/м на 50 Гц, дБ, не более......... 40
Сопротивление изоляции между любыми выводами или токоие-
*сущей жилой и корпусом микрофона, МОм, не менее ... 10
Предельное напряжение изоляции между любыми токонесущими выводами МД-52А или любой токонесущей жилой соединительного кабеля и корпусом микрофона, В, не менее .... Условия эксплуатации:
вибрационная нагрузка в диапазоне 10... 80 Гц с ускорением,
м/с, не более.............
многократные удары:
частота, уд./мин...........
длительность ударных импульсов, мс.....
ускорение, м/с, не более.........
повышенная температура, X:
рабочая, не более ...........
предельная .............
пониженная температура, С:
рабочая ..............
предельная .............
повышенная относительная влажность воздуха при 25 С, %
Масса, г, не более............
Срок службы, ч, не менее..........
Срок гарантии, лет............
29,4 {ЗдУ
40... 80 5... 10 147(15)
25 45
98 120 5000 2
МД-52А-Т
Электродинамический катушечный односторонне направленный микрофон МД-52А-Т предназначен для передачи и записи музыки и речи, а также усиления звука в любых помещениях в условиях тропического климата по категории размещения 4.2 в интервале температур -10...-1-50 deg; С и при относительной влажности до 987о при 40 deg; С. Микрофон имеет кардиоидную диаграмму направленности и применяется в основном в профессиональных целях для ор-

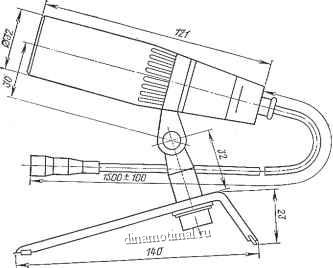

Рнс. 2.6. Общий вид микрофона МД-52А-Т
ганизации звукопередачи в радиовещании, телевидении, кинотехнике, диспетчерской и служебной связи.
Общий вид, габаритные, установочные и присоединительные размеры микрофона 1МД-52А-Т приведены на рис. 2.6. Конструкция микрофона показана на рис. 2.4. Конструктивные и технические характеристики отвечают группам слож-.ности 1 и 2 н позволяют экспортировать микрофон.
Конструкция микрофона по сравнению с конструкцией МД-52А имеет лучшую защиту ст механических повреждений и меньшую чувствительность к существенным изменениям температуры и влажности воздуха. Корпус микрофона изготавливается из дюралюминия, имеет второй акустический вход. Масса, .активное сопротивление и гибкость воздуха в этом отверстии вместе с параметрами всех элементов конструкции микрофона обеспечивают получение кардиоидной характеристики направленности. Соединительный кабель типа МБМ (общая длина 1,5 м) закрепляется в корпус микрофона и имеет на конце электрический соединитель.
Основные характеристики микрофона обеспечиваются при эксплуатации в сухом и влажном тропическом климате в соответствии с требованиями ГОСТ 15150-69. Относите.яьная влажность при 30 deg;С не должна быть выше 70%. В соответствии с требованиями ГОСТ 16123-88 средний перепад чувствитель-иости фронт-тыл обеспечивается на частотах 100; 200; 500; 800; 1000; 1250; 1600; 2000 и 3150 Гц.
Основные параметры микрофона МД-52А-Т:
Номинальный диапазон рабочих частот, Гц......50 ... 15 ООО
Чувствительность в режиме х.х с модулем полного электрического сопротивления на 1000 Гц, мВ/Па, не менее:
при нормальных климатических условиях..... 1,3
при пониженной, повышенной температурах и при повышенной относительной влажности......... 1,09
Перепад чувствительности фронт-тьиг на любой частоте, начиная с 100 Гц и выше, дБ, не менее:
при нормальных климатических условиях..... 6
после испытаит1 на климатику и испытаний на надежность 3
Средний перепад чувствительности фронт-тыл, дБ, не менее:
при нормальных климатических условиях..... 12
после климатических испытаний и после испытаний на надежность .............. 9
Неравномерность типовой частотной характеристики в диапазоне 50... 15 000 Гц, дБ, не более:
при нормальных климатических условиях..... 12
при повышенной, пониженной температурах и при повышенной относительной влажности....... 14
Отклонение частотной характеристики чувствительности от типовой характеристики, дБ:
при нормальных климатических условиях..... plusmn;2,5
при пониженной, повышенной температурах и при повышен-
ной относительной влажности........ plusmn;4
Модуль полного электрического сопротивления, Ом . . . 100 plusmn;20
Уровень эквивалентного звукового давления относитсиьно 2-10-5 Па при переменном магнитном поле напряженностью
0,08 А/м на 50 Гц, дБ, не более......... 40
Сопротивление изоляции между любым выводом и корпусом,
-МОм, не менее............. 10
