Предельное напряжение изоляции между любыми токонесущими выводами микрофона илн любой токонесущей жилой соединительного кабеля и корпусом микрофона, В......
Усчовия эксплуатации:
вибрационные нагрузки с частотой 10... 80 Гц с ускорением,
м/с2, не более.............
многократные удары:
с частотой, уд./мин...........
при длительности ударных импульсов, .мс ....
с ускорением, м/с, не более........
Масса, г, не более.............
Средняя наработка иа отказ, ч, не менее......
29.4 {3g)
40 ... 80 5... 10 147 (15g) 125 5000
МД-52Б
Электродинамический катушечный односторонне направленный микрофон МД-52Б специально разработан для работы совместно с бытовой РЭА и аппаратурой, магнитной записи, а также для приема, передачи, записи и звукоусиления музыки и речи в любых помещениях и на площадках в условиях умеренно холодного климата (УХЛ) по категории размещения 4.2, в интервале температур -20...-Ь50 deg; С и при относительной влажности окружающего воздуха до 85% при 20 deg; С.
Общий вид, габаритные и присоединительные размеры микрофона приведены на рис. 2.7. Микрофон МД-52Б изготавливается по группе сложности 3 в соответствии с требованиями ГОСТ 6495-84. Конструадия микрофона предусматривает его установку на столе и полу (напольный вариант установки). Для этого микрофон снабжен шарниром и стойкой. Шарнир соединяется со стойкой посредством резьбового соединения MI6X1-7H (ГОСТ 9908-75). Конструкция микрофона показана па рис. 2.4. Корпус микрофона выполнен из пластмассы, а электрический соединитель расположен на конце кабеля тнпа

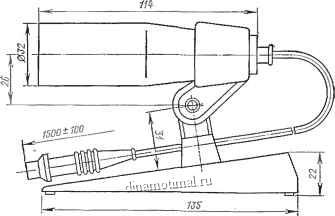

Рис. 2.7. Общий вид микрофона МД-52Б
о 50 ICO 200 WOO 200Q 50DD 16000
Рис. 2.8. Частотная характеристика микрофона МД-52Б
КММ-1, закрепляется в корпусе микрофона МД-52Б. Все это делает микрофон МД-52Б более дешевым.
Промышленностью изготавливается специальная конструкция настольной подставки, на которой укрепляются два микрофона МД-52Б. Шарнир обеспечивает необходимую степень свободы для установки микрофона в горизонтальной плоскости на любой угол в пределах О... ISO* на расстоянии друг от друга до 0,4 м от совмещенного положения. Такая установка МД-52Б позволяет осуществлять прием и звукозапись стереофонических программ по системе АВ. Этому микрофону присвоено обозначение МД-52Б-СН.
Все параметры микрофона обеспечиваются при нормальных климатических условиях. Типовая частотная характеристика чувствительности микрофона приведена па рис. 2.8. Диаграмма направленности микрофона МД-52Б, измеренная иа частотах 100; 500; 1000; 3160 и 12 500 Гц, показана на рис. 2.9. Аналоговая электрическая схема микрофона приведена па рис. 2.5. Верхняя граничная частота микрофона МД-52Б несколько ниже, чем МД-52А, и равна 15 000 Гц. При эксплуатации данного микрофона необходимо следить, чтоиы ось микрофона была точно направлена на источник звука.
---тооГи, J5Q
---500Ги,
-3150 Гц
---тооги.
Рис. 2.9. Характеристика направленности микрофона МД-52Б
200 + 40 30
Основные параметры микрофона МД-52Б:
Номинальный диапазон рабочих частот, Гц..... 50... 15000
Чувствительность иа 1000 Гц, мВ/Па, не менее .... 1,35
Перепад чувствительности фронт-тыл на Л]обой частоте,
начиная с 100 Гц и выше, дБ, не менее...... 6
Средний перепад чувствительности фронт-тыл, дБ, не менее 12 Нерав1[омерность типовой частотной характеристики в диапазоне 50... 1500 Гц, дБ, не более........ 12
Отклоиеггие частотной характеристики чувствительности от
типовой характеристики, дБ......... -2,5
Модуль полного электрического сопротивления на 1000 Гц,
Ом................
Уровень эквивалентного звукового давления относительно 2-10~ Па при переменном магнитном поле напряженностью
0,08 А/м на 50 Гц, дБ, не более........
Предельное напряжение, которое выдерживает изоляция между любыми токонесущими выводами микрофона или любой токонесущей жилой соединительного кабеля и корпусом микрофона, В.............. 250
Сопротивление изоляции между любым выводом, МОм, не
менее ............... 0
Сопротивление изоляции между любой токоведущей жилой и
корпусом, МОм, не менее.......... ЮО
Вибрационные нагрузки с частотой 10... 80 Гц, с ускорением,
м/с% не более . .......... 29,4 (3g)
Многократные удары:
с частотой, уд./мин........... 40 ... 80
при длительности ударных импульсов, мс .... 5... 10
с ускорением, м/с, не более........ 147 {]5 sect;)
Масса микрофона без стойки и шарнира, г, не более . . 160
Средняя наработка на отказ, ч, не менее..... 6000
МД-59
Ненаправленный динамический катушечный микрофон МД-59 предназначен для измерения звукового давления, выполнен по принципу приемника звукового давления и относится к числу измерительных микрофонов группы сложности 1.
Общий вид, габаритные и присоединительные размеры МД-59 приведены laquo;а рис. 2.10. Приемник звукового давления изображен на рис. 1.2 Он имеет цилиндр диаметром D, внутренняя область которого изолирована от внешней среды звуконепроницаемыми стенками. На передней открытой стороне укрепляется тонкая гибкая диафрагма площадью S, на которую действует сила звукового давления рзв. Конструкция измерительного микрофона при DA, где Я - длина волны, преимущественная для микрофона МД-59, обладает ненаправленным действием. Переменное звуковое давление, создаваемое в звуковом поле акустическими колебаниями, воздействует на мембрану микрофона в одинаковых фазах в пределах всей площади. Характеристика направленности микрофона-приемника звукового давления показана на рис. 1.3, с.
При измеретши чувствительности и других параметров микрофонов используется методика измерения этих параметров в свободном поле, где действует определенное звуковое давление. Оно в определенной точке поля измеряется с
