Одиночные удары длительностью

40...60 мс с ускорением, не более 5 g (49,1 м/с)

Линейные (центробежные) нагрузки с

ускорением, не более........ 2 g (19,6 м/с)

Трансформатор питания типа ТС-160

Однофазные низковольтные трансформаторы питания типа ТС-160 применяются в устройствах электропитания телевизионных приемников черно-белого изображения УЛТ-40, УЛТ-47-111 и УЛТ-50-111. ( Рассвет-307 , Кварц-зов , Снежок-303 , Весна-301 , Кварц-301 , Кварц-303 , Рекорд-б8-2 , Рекорд-330 , Рекорд-ВЗОО , Рекорд-ВЗЮ , Садко-302 , Весна-305 , Старт-308 и др.).

Трансформаторы ТС-160 изготавливаются на стержневых ленточных магнитопроводах типоразмера ПЛР21х40. Трансформаторы ТСШ-160 изготавливаются на броневых шихтованных магнитопроводах ШЗОхбО. На этом же магнитопроводе изготавливается трансформатор мощностью 170 ВА типа ТСШ-170. Трансформатор ТС-160 взаимозаменяем с ТСШ-170 и ТСШ-160, но при этом необходимо вносить конструктивные изменения для их установки в телевизор. Трансформатор ТС-160-1 изготавливается на стержневом ленточном магнитопроводе типа ПЛ. Отличаются рассматриваемые трансформаторы друг от друга установочными размерами и числом вторичных обмоток.

Конструкция трансформаторов ТС-160 открытого варианта исполнения предназначена для эксплуатации в составе РЭА в макроклиматических районах с умеренно-холодным климатом в категориях размещения 1.1, 4.2.

Трансформаторы типа ТС-160 и ТС-170 рассчитаны на подключение к сети переменного тока напряжением НО, 127, 220 или 237 В с частотой 50 Гц. Допускаемые отклонения напряжения и частоты сети питания не превышают значений, установленных государственными стандартами, и лежат в пределах plusmn;5 и 0,1 % соответственно.

В зависимости от применяемого магнитопровода трансформаторы типа ТС-160 и ТС-170 изготавливают с одной и двумя катушками, что определяет технологию навивки обмоток и принципиальные электрические схемы.

Общий вид, габаритные и установочные размеры трансформаторов на стержневых магнитопроводах показаны на рис. 7.5. Конструктивные размеры трансформаторов типоразмеров ТС-160, ТСШ-160, ТСШ-170, ТС-160-1 приведены в табл. 7.10.

Условия эксплуатации трансформаторов в телевизионных приемниках определяются категориями размещения по табл. 1.45 и внешними воздействующими факторами: климатическими, механическими и биологическими, а также степенью интенсивности работы телевизора в течение срока службы. Наиболее опасным, сокращающим срок службы является воздействие влаги при повышенной температуре. При этом температура перегрева обмоток трансформатора достигает 80 deg;С. Уменьшение сопротивления изоляции и рост диэлектрических потерь в связи с увлажнением окружающего воздуха снижает электрическую прочность изоляции обмоток, в результате чего может произойти короткое замыкание витков обмоток или пробой изоляции между ними. При длительном воздействии влаги (30...56 суток) и высокой температуре окружающего воздуха возможна коррозия проводов, которая приводит к их обрыву. Конструкция трансформатора типа ТС-160 и технология изготовления обеспечивают надежную работу без обрывов в обмотках и других повреждений, а также появления коррозии на металлических деталях при многократном циклическом воздействии температур, повышенной влажности и воздействия механических нагрузок, указан-



У S\ г 8 9 10 If 12

S 6 7 8 9 fO ff f2

Рис. 7.11. Принципиальные электрические схемы трансформаторов питания типов:

а - ТСШ-160, ТСШ-170; 6 - ТС-160, ТС-180-2

ных в условиях эксплуатации трансформаторов питания телевизионных приемников. Технологические процессы пропитки обмоток трансформаторов, их герметизация и покрытие лаком после монтажа увеличивают срок службы как самих трансформаторов, так и надежность аппаратуры в целом.

Трансформаторы типа ТС-160 и ТС-170 разработаны для установки на металлическом шасси блока питания телевизора с дополнительным креплением четырьмя винтами, согласно разметке приведенной на рис. 7.5.

Намоточные данные обмоток и электрические параметры трансформаторов типа ТС-160 и ТС-170 приведены в табл. 7.11 и 7.12. Обмотки трансформаторов на броневых магнитопроводах расположены на одной катушке, а на стержневом магнитопроводе - на двух.

Характер зависимости изменения напряжения вторичных обмоток трансформаторов типа ТС в режиме номинальной нагрузки от температуры окружающей среды приведены на рис. 3.7.

Принципиальные электрические схемы трансформаторов показаны на рис. 7.11.

Сопротивление изоляции между обмотками, а также между обмотками и металлическими частями трансформатора в нормальных условиях эксплуатации не менее 100 МОм. Сопротивление изоляции обмоток трансформатора при повышенных влажности и температуре снижается до 10 МОм. При этом изменение основных электрических параметров не превышает plusmn;10 %, измеренных до воздействия всех внешних факторов, указанных в условиях эксплуатации. 4sAt-..

Трансформаторы питания типа ТС-180

Однофазные низковольтные трансформаторы питания типономиналов ТС-180, ТС-180-2, ТС-180-2В и ТС-18(И применяют в устройствах электропитания унифицирован-



ных т laquo;левизиг raquo;нных приемников моделей УНТ-47, УНТ-бЭ, УЛПТ-61-11, УЛПТ-67-1 и некоторых других моделях черно-беЛого изображения. Трансформаторы применяют в следующих марках телевизоров: Березка , Восход , Горизонт , Электрон , Зорька , Изумруд , Славутич , Логос , Рубин-106 , Чайка , Березка-201 , Берез-ка-205 , Садко , Огонек , Рекорд-68 raquo;, Садко-302 , Крым-217 , Лад laquo;я205 , Электрон-207 , Электрон-208 , Электрон-208Д , Электрон-216 , Электрон-216Д , Гори-зонт-107 , Горизонт gt;108 , Электрон-215 , Электрон-215Д и другие, приведенные в табл. 7.3.

Трансформаторы типа ТС-180 изготавливают на стержневых магнитопроводах типа ПЛ21х45. Основные конструктивные размеры, габаритные и установочные размеры трансформаторов типономиналов ТС-180, ТС-180-2, ТС-180-2В, ТС-180-4 Одинаковы. По электрическим параметрам трансформаторы также взаимозаменяемы. Трансформаторы типа ТС-180 рассчитаны на подключение к сети переменного тока напряжением 127 и 220 В. Остальные типоразмеры трансформаторов могут быть подключены к сети напряжением НО, 127, 220 и 237 В. Номинальная выходная мощность трансформаторов 180 В-А.

Технические характеристики стержневых магнитопроводов, а также электротехнической стали марки 3311, из которой они изготовлены, рассмотрены в первой и второй главах справочника. Толщина применяемой ленты 0,35 мм.

Конструкция трансформаторов типа ТС-180 открытого варианта исполнения предназначена для эксплуатации в составе телевизоров с учетом вариантов размещения 1.1 или 4.2 в макроклиматических районах с умеренно-холодным климатом. Применение стержневого магнитопровода определяет конструкцию трансформатора с двумя катушками, а это, в свою очередь, технологию навивки обмоток и способы влагозаи;иты.

Общий вид, габаритные и установочные размеры трансформаторов типа ТС-180 показаны на рис. 7.5. Конструктивные размеры трансформаторов типа ТС приведены в табл. 7.10.

Эксплуатация трансформаторов в телевизионных приемниках определяется категориями размещения по ГОСТ 15150-69 и внешними воздействующими факторами: климатическими, механическими и биологическими, а также степенью интенсивности работы телевизора в течение срока службы. Наиболее опасным, резко сокраиающим срок службы является воздействие влаги при повышенной температуре окружающей среды. При этом температура перегрева обмоток трансформаторов типа ТС-180 может достигать 85 deg;С. Уменьшение сопротивления изоляции отдельных обмоток в связи с повышенным увлажнением окружающего воздуха снижает электрическую прочность изоляции обмоток, в результате чего может произойти короткое замыкание отдельных витков обмоток или пробой изоляции между ними. При длительном воздействии влаги (56 суток и более) и повышенной температуре окружающей среды возможна коррозия обмоточных проводов, которая в конечном итоге приводит к их обрыву. Конструкция трансформаторов типа ТС-180 и технология изготовления обеспечивают надежную работу без обрывов в обмотках и других повреждений, а также появления коррозии на металлических деталях при многократном циклическом воздействии температур, повышенной влажности и воздействии механических нагрузок, указанных в условиях эксплуатации трансформаторов питания телевизионных приемников. Технологические процессы пропитки обмоток тра1сорматоров, их герметизация и покрытие лаком после монтажа увеличивают срок службы как самих


20 21

1* 10

Ю 10

19 22

Пк. 7.12. Принципиальная электрическая схема траноформатора питания типа ТС-180

трансформаторов, так и надежность аппаратуры и блоков питания, где они применяются.

Трансформаторы типа ТС-180 устанавливают на металлическом шасси блока питания телевизора, заземляют и дополнительно крепят четырьмя винтами согласно разметке, приведенной на рис. 7.5.

Намоточные данные обмоток и электрические параметры трансформаторов типа ТС-180 рассматриваемых типоразмеров приведены в табл. 7.11 и 7.12.

Зависимость изменения напряжения вторичных обмоток трансформаторов питания типа ТС в режиме номинальной нагрузки от температуры окружающей среды показана на рис. 3.7.

Принципиальная электрическая схема трансформаторов приведена на рис. 7.12.

Сопротивление изоляции между обмотками, а также между обмотками и металлическими деталями трансформатора в нормальных климатических условиях не менее 50 МОм. Сопротивление изоляции обмоток при повышенных температуре и влажности снижается до 3 МОм. При этом изменение основных электрических параметров не превьштает plusmn;10 %, измеренных до воздействия всех внешних факторов, указанных в условиях жсплуатации.

Трансформаторы питания типа ТС-200

Однофазные низковольтные трансформаторы типа ТС-200 применяются в неунифицированных и унифицированных телевизионных приемниках ЛПТ-61-11, ЛПТ-50-11-1, ЛПТ-59/61-11-1/2 и др. (см. табл. 7.3). Трансформаторы типоразмеров ТС-200-2 и ТС-200К применяют также в радиоприемной аппаратуре и в радиолюбительской практике.

Трансформаторы типа ТС-200 изготавливают на стержневых магнитопроводах типа ПЛР21х45 и ПЛ20х45. Конструкция трансформаторов не унифицирована, габаритные и установочные размеры индивидуальны, трансформаторы невзаимозаменяемы, рассчитаны на подключение к сети переменного тока напряжением НО, 127, 220 и 237 В с частотой 50 Гц. Номинальная выходная мощность трансформаторов 200 ВА.

Конструктивные и электромагнитные параметры стержневых магнитопроводов!, а также электротехнической стали, из которой они изготовляются, рассмотрены в первой и второй главах справочника. Толщина применяемой ленты из электротехнической стали 0,35 мм.

Трансформаторы типономиналов ТС-200, ТС-200К и ТС-200-2 открытого варианта исполнения предназначены для эксплуатации в составе бытовой РЭА в макроклиматических районах с умеренно-холодным климатом. Герме-



тизированные варианты исполнения трансформаторов предназначены для использования в районах с тропическим и морским климатом. Эти трансформаторы изготавливают во всеклиматическом исполнении. Применение стержневого магнитопровода определяет конструкцию и технологию изготовления трансформатора. Все обмотки трансформатора равномерно расположены на двух катушках, имеющих между собой магнитную и электрическую связь. Последовательное или параллельное соединение обмоток определяется принципиальной электрической схемой телевизионных приемников и другой РЭА.

Общий вид, габаритные и присоединительные размеры трансформаторов типа ТС-200 показаны на рис. 7.5 и 7.13. Конструктивные размеры трансформаторов типа ТС приведены в табл. 7.10.

Устойчивая работа трансформаторов в телевизионных приемниках зависит от внешних воздействующих факторов: климатических и механических, а также степени интенсивности эксплуатации телевизора в течение суток и всего срока службы. Наиболее опасным, значительно сокращающим срок службы трансформаторов является воздействие повышенной влажности при повышенной температуре окружающей среды. Температура перегрева обмоток трансформаторов типа ТС-200 может достигать 85 deg; С. Известно, что повышенная влажность окружающей среды значительно снижает электрическую прочность изоляции обмоток, уменьшает сопротивление изоляции, повышает риск появления короткого замыкания отдельных витков обмоток, а также пробой изоляции между ними. При длительном воздействии влаги (30... 56 суток) и повышенной температуре создаются условия для коррозии обмоточных проводов и металлических деталей. Коррозия малых диаметров обмоточных проводов приводит к их обрыву. Конструкция трансформаторов типа ТС-200, особенно во всеклиматическом исполнении, и технология их изготовления обеспечивают надежную работу без обрывт в обмотках и других повреждений, а также появления коррозии на металлических деталях при многократном воздействии температур при повышенной

Fasfiemm amp;ля крепления


гГ *

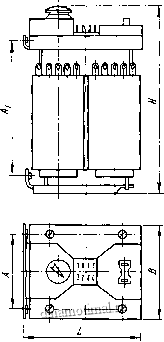

Рис. 7.13. Общий вид трансформатора питания типа ТС-200. ТС-200-2


-sunt

rw-N rr

W 9 в г б

6 7 811 12 9 Ю

Рис 7.14. Принципиальная электрическая схема трансформатора питания типа ТС-200-2

влажности и воздействии механических нагрузок, указанных в условиях эксплуатации трансформаторов питания. Технологические процессы изготовления и пропитки герметизирующими составами, а также лакирование после монтажа увеличивают срок службы как самих трансформаторов питания, так и аппаратуры и их функциональных блоков в целом.

Трансформаторы типа ТС-200 разработаны для установки на металлическом шасси телевизора с креплением четырьмя винтами согласно разметке, приведенной на рис. 7.5 и 7.13.

Намоточные данные обмоток и электрические параметры трансформаторов типа ТС-200 приведены в табл. 7.11 и 7.12.

Зависимость изменения напряжения вторичных обмоток трансформаторов типа ТС в режиме номинальной нагрузки от температуры окружающей среды показана на рис. 3.7.

Принципиальная электрическая схема трансформатора типономинала ТС-200-2 приведена на рис. 7.14.

Сопротивление изоляции между обмотками, а также между обмотками и металлическими деталями трансформаторов типа ТС-200 в нормальных климатических условиях не менее 20 МОм. Сопротивление изоляции обмогок при повышенных температуре и влажности снижается до 1 МОм. При этом изменение основных электрических параметров не превышает plusmn;10 %, измеренных до воздействия внешних факторов, указанных в условиях эксплуатации.

Трансформатор типа ТС-250

Общий вид трансформатора в сборе с установочными элементами, а также габаритные и установочные размеры показаны на рис. 7.15. Конструктивные размеры трансформатора приведены в табл. 7.10. Принципиальная схема трансформатора типа ТС-250 дана на рис. 7.16.

Трансформаторы типа ТС-250 унифицированной конструкции применяются в блоках трансформатора ВТ-11 телевизоров цветного изображения УПИМЦТ-61-С7г . и УПИМЦТ-67-С-1 (см. табл. 7.3). Трансформатор 250 имеет несколько модификаций ТС-250-1, TG-250-2, ТС-250-2М, ТС-250-2П. Трансформаторы ТС-250, ТС-260-1 и ТС-250-2 применяются в блоке трансформатора типа БТ-11, а трансформаторы ТС-250-2М и ТС-250-2П - в блоке трансформатора БТ-11-1.
