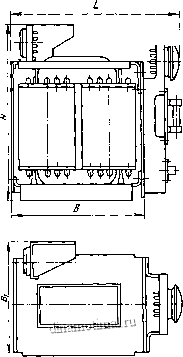

Рис 7.15. Общий вид блока транофор-ыапора типа БТ-11 с траноформатором питания типа ТС-250

3 *8s/3s/2fSst7

237 В НОВ 127В 220 В

, laquo; /7 7 7/7 Л *

/8 8

Рис 7.1 amp; Принципиальная электрическая схема траноформатора питания типа TC-2S0

Трансформаторы питания ТС-250-2М и ТС-250-2П по сравнению с трансформаторами ТС-250, ТС-250-1 и ТС-250-2 имеют значительно меньшие массу и габаритные размеры. Кроме того, трансформаторы ТС-250-2М и ТС-250-2П рассчитаны на более надежную защиту первичной обмотки при перегреве по сравнению с трансформаторам! ТС-250, ТС-250-1 и ТС-250-2. Все рассматриваемые трАнсформаторы взаимозаменяемы.

Необходимо заметить, что применяемый в блоке БТ-11 трансформатор ТС-250 отличается от трансформатора ТС-250-2М, используемого в блоке БТ-11-1, тем, что его первичная обмотка рассчитана на подключение к электрической сети с напряжением НО, 127, 220 и 237 В.

Переменное напряжение, снимаемое с выводов 5-5 через контакты 4 и 5 соединителя на мостовую схему выпрямителя блока БП-11, составляет у трансформатора ТС-250 вместо 190 В - 208 В. Принципиальная электри- gt;№ская схема трансформатора ТС-250, показанная на рис. 7.16, включает переключатель напряжения сети, устанавливаемый в блоке трансформатора БТ-11.

Намоточные данные трансформаторов питания типа ТС-250-2, ТС-250-2М приведены в табл. 7.11.

Основные электрические параметры трансформаторов питания типов ТС-250, ТС-250-1, ТС-250-2, ТС-250-2М и ТС-250-2П приведены в табл. 7.12.

Изготавливают трансформаторы стержневой конструкции на магнитопроводах типа ПЛ и ПЛР с двумя катушками. Разрезные ленточные магнитопроводы из электротехнических сталей марок 3311, 3312, 3314, 3316 рассмотрены во второй главе справочника. По электрическим параметрам и установочным размерам трансформаторы также взаимозаменяемы.

Конструкция трансформаторов типа ТС-250 открытого варианта исполнения предназначена для эксплуатации в составе телевизоров и другой РЭА в макроклиматических районах с умеренно-холодным климатом. Категории размещения 1.1, 4.1 и 4.2. Герметизированная конструкция изготавливается во всеклиматическом исполнении.

Эксплуатация трансформаторов в составе РЭА определяется внешними воздействующими факторами: климатическими и механическими, нормированные значения которых для бытовой РЭА установлены государственными стандартами. Существенное влияние на долговечность работы РЭА и входящих в нее трансформаторов оказывает интенсивность эксплуатации РЭА в течение срока службы. Из числа климатических факторов наиболее опасным, значительно сокращающим долговечность трансформаторов является воздействие влаги в сочетании с повышенной температурой. Допускаемая температура перегрева обмоток трансформатора в период работы может достигать 85 deg; С. Уменьшение сопротивления изоляции отдельных обмоток в связи с повышенной влажностью воздуха снижает электрическую прочность изоляции обмоток, в результате чего может произойти короткое замыкание отдельных витков обмоток или пробой изоляции между ними. При длительном воздействии влаги (30...56 и более суток) в условиях повышенной температуры окружающей среды возможна коррозия обмоточных проводов, которая в конечном итоге приводит к их обрыву. Конструкция трансформаторов типа ТС-250 и технология их изготовления обеспечивают надежную работу без обрывов в обмотках и без других повреждений, а также появления коррозии на металлических деталях при многократном циклическом воздействии температур (-10 и -t-85 deg;С), повышенной влажности и воздействии механических нагрузок, указанных в условиях эксплуатации трансформаторов питания телевизионных приемников и другой бытовой РЭА. Технологические процессы пропитки oUiiotok трансформаторов, их герметизация и покрытие лаком после монтажа увеличивают срок службы как самих трансформаторов, так и аппаратуры в целом.

Трансформаторы типа ТС-250 рдзработаны для установки в блоки питания на металли gt;№Ском основании с креплением четырьмя винтами согласно разметке, приведенной на рис. 7.15.

Намоточные данные обмоток и электрические параметры трансформаторов типа ТС-250 рассматриваемых типоразмеров приведены в табл. 7.11 и 7.12.

Зависимость изменения напряжения вторичных обмоток трансформаторов питания типа ТС в режиме номи-



нотшной нагрузки от температуры окружающей среды приведена на рис. 3.7. Сопротивление изоляции между обмотками, а также между обмотками и металлическихо Частями трансформатора в нормальных климатических условиях не менее 50 МОм. Сопротивление изоляции обмоток при повыщенных температуре и влажности окру жающего воздуха снижается до 3 МОм. Изменение основных электрических параметров не превышает plusmn;10 %, измеренных до воздействия внешних факторов, указанных в условиях эксплуатации.

Трансформаторы питания типа ТС-270

Однофазные низковольтные трансформаторы питания номинальной выходной мощностью 270 В-А типономиналов ТС-270-1, ТС-270-2, ТСА-270-1, ТСА-270-2 применяются в телевизионных приемниках моделей УЛПЦТ-61-11, УЛПЦТИ-61-11, в составе которых имеются блоки питания типа БП-3 или БА-7 (см. табл. 7.3).

Особенностью трансформаторов типономиналов ТСА-270-1 и ТСА-270-2 является использование для их обмоток алюминиевого провода вместо медного. Поэтому при одинаковой принципиальной электрической схеме и напряжениях на отводах обмоток трансформаторы имеют разные числа витков и сопротивления. Трансформаторы взаимозаменяемы.

Общий вид, габаритные и установочные размеры трансформаторов типа ТС-270 показаны на рис. 7.5. Конструктивные размеры трансформаторов приведены в табл. 7.10.

Изготавливают трансформаторы типа ТС-270 на стержневых магнитопроводах типа ПЛ, основные технические характеристики которых рассмотрены во второй главе справочника. Электромагнитные параметры ленты, из которой навиваются магнитопроводы, рассмотрены в первой главе справочника. Толщина используемой ленты из электротехнической стали 0,35 мм. Применение стержневого магнитопровода определяет конструкцию трансформатора и технологию его изготовления. Все обмотки трансформатора равномерно расположены на двух катушках, имеющих между собой магнитную и электрическую связь. Последовательное или параллельное соединение обмоток трансформатора зависит от принципиальной электрической схемы телевизионного приемника.

Трансформаторы открытого варианта исполнения предназначены для эксплуатации в составе бытовой РЭА в макроклиматических районах с умеренно-холодным климатом. Герметизированные варианты исполнения трансформаторов изготавливаются во всеклиматическом исполнении.

Бесперебойная устойчивая работа трансформаторов питания типа ТС-270 в телевизионных приемниках зависит от воздействующих внешних климатических и механических факторов, а также от степени интенсивности эксплуатации телевизора в течение суток и всего срока службы. Из климатических факторов наиболее опасными являются повышенная влажность в сочетании с повышенной температурой окружающей среды. Температура перегрева обмоток трансформаторов может достигать до 85 deg; С. Повышенная влажность окружающей среды значительно снижает электрическую прочность изоляции обмоток трансформатора, уменьшает сопротивление изоляции, повышает возможность короткого замыкания отдельных витков обмоток, а также пробой изоляции между ними. Коррозия малых диаметров обмоточных проводов приводит к их обрыву.

Конструкция трансформаторов типа ТС-270 в открытом и герметизированном вариантах исполнения, а также


fO 10

1242

11 11

laquo;П1

г t

\1 2 3

13 13

is 1516

1516

Рис. 7.17. Принципиальная электрическая схема блоков питания типа ВП-3, БП-7 с трансформатором типа ТС-270, ТСА-270

новые технологические процессы изготовления обеспечивают надежную работу без обрывов в обмотках и других повреждений, а также появления коррозии на металлических частях при многократном воздействии температур при повышенной влажности и воздействии механических нагрузок, указанных в условиях эксплуатации трансформаторов питания телевизионных приемников. Технологические процессы изготовления и пропитки обмоток герметизирующими составами, а также лакирование после монтажа увеличивают срок службы как самих трансформаторов, так и аппаратуры в целом.

Трансформаторы типа ТС-270 устанавливают на металлическом шасси блока питания, крепят четырьмя винтами и заземляют.

Намоточные данные обмоток и электрические парамет ры трансформаторов питания типа ТС-270 приведены в табл. 7.11 и 7.12.

Принципиальная электрическая схема трансформатора показана на рис. 7.17.

Сопротивление изоляции между обмотками, а также между обмотками и металлическими деталями конструкции блока трансформатора в нормальных климатических условиях не менее 100 МОм. Сопротивление изоляции обмоток при повышенных температуре и влажности снижается до 10 МОм.

Трансформаторы питания типов СТ-310, TCA-S10, СТ-320

Однофазные низковольтные трансформаторы питания номинальной мощностью 310...320 В*А применяются в блоках питания ВП-1 и П-2 телевизоров модели УЛПЦТ-59/61-11 (см. табл. 7.3).

Общий вид, габаритные и присоединительные размеры трансформаторов показаны на рис. 7.5. Конструктивные размеры приведены в табл. 7.10.

Изготавливают трансформаторы типономиналов СТ-310, ТСА-310, СТ-320 на стержневых магнитопроводах типа ПЛ,



Пршщкпиальная трансфор-

Рис 7.1 amp; алектрическая ыаггсров питания типа СТ-310, ТСА-310 бпска питания БП-2



основные технические характеристики которых рассмотрены во второй главе справочника. Применение стержневых магнитопроводов определяют конструкцию трансформаторов и технологию их изготовления. Все обмотки трансформаторов равномерно расположены на двух катушках, имеющих между собой магнитную и электрическую связь. Последовательное или параллельное соединение ойлоток трансформатора зависит от принципиальной электрической схемы телевизионного приемника.

Трансформаторы открытого варианта исполнения предназначены для эксплуатации в составе бытовой РЭА в макроклиматических районах с умеренно-холодным климатом. Герметизированные трансформаторы изготавливаются во всеклиматическом исполнении.

Надежная и устойчивая работа трансформаторов питания типономиналов СТ-310, ТСА-310, СТ-320 в телевизионных приемниках зависит от воздействующих внешних климатических и механических факторов, а также от степени интенсивности эксплуатации телевизора в течение суток и всего срока службы. Из климатических факторов наиболее опасными являются повышенная влажность в сочетании с повышенной температурой окружающей среды. Температура перегрева обмоток трансформаторов не превышает предельных значений, указанных в условиях эксплуатации. Повышенная влажность окружающей среды значительно снижает электрическую прочность изоляции обмоток трансформатора, уменьшает сопротивление изоляции, повышает возможность короткого замыкания, а также пробой изоляции между обмотками. Коррозия малых сечений обмоточных проводов приводит к их обрыву.

Конструкции трансформаторов как открытого, так и герметизированного вариантов исполнения обеспечивают надежную работу трансформаторов без обрывов в обмотках и других повреждений, а также появления коррозии на металлических частях при многократном воздействии


is!? JlTfS


г*л РО го го ГЛ

температур при повышенной влажности и воздействии механических нагрук, указанных в условиях эксплуата-иий gt; Тетнологические процессы изготовления трансформа-

РЖ. 7.19. Принципиальная электричеосая схема Алока питания типа БП-1 с траноформатораи типа СТ-320

торов, Снованные на современной технологии, а также пропитка обмоток герметизирующими составами увеличивают срок службы как самих трансформаторов, так и аппаратуры в целом.

Трансформаторы типономиналов СТ-310, ТСА-310 и СТ-320 устанавливают на металлическом шасси блока питания, крепят четырьмя винтами и заземляют.

Намоточные данные обмоток и электрические параметры трансформаторов питания типономиналов СТ-310, ТСА-310, СТ-320 приведены в табл. 7.11 и 7.12.

Принципиальная электрическая схема трансформаторов показана на рис. 7.18 и 7.19.

Сопротивление изоляции между обмотками, а также между обмотками и металлическими деталями трансформаторов в нормальных условиях не менее 50 МОм.

7]раксор.иаторы типа TC-S60M

Однофазные низковольтные трансформаторы питания типа ТС-360М применяются в телевизорах цветного изображения модели ЛПЦТ-59-11-1 (см. табл. 7.3). Номинальная выходная мощность трансформатора равна 360 В*А. Трансформатор рассчитан на подключение к сети переменного тока напряжением ПО, 127, 220 или 237 В с частотой 50 Гц.

Изготавливают трансформаторы на стержневых магнитопроводах типа ПЛ28Х50. Технические характеристики указанных магнитопроводов приведены во второй главе справочника. Для изготовления магнитопроводов применяют электротехническую сталь марки 3311 толщиной 0,35 мм.

Общий вид, габаритные и установочные размеры трансформаторов типа ТС-360М показаны на рис. 7.5. Конструктивные размеры трансформаторов типа ТС приведены в табл. 7.10.

Применение стержневого магнитопровода определяет конструкцию трансформатора, его габаритные размеры и двухкатушеЧНое исполнение. Все обмотки равномерно расположены на двух катушках, имеющих между собой магнитную и электрическую связь. Последовательное или параллельное соединение вторичных обмоток трансформаг тора расширяет его возможности и зависит от принципиальной электрической схемы РЭА.

На устойчивую работу трансформаторов оказывают существенное влияние внешние воздействующие факторы. Из климатических факторов наиболее опасными являются повышенные влажность и температура окружающей среды. Повышенная влажность значительно снижает электрическую прочность изоляции обмоток трансформатора, уменьшает сопротивление изоляции, повышает возможность
