sect;6

ИССЛЕДОВАНИЕ ГЕРМЕТИЧНОСТИ КЛАПАНОВ

И ОПРЕДЕЛЕНИЕ ДАВЛЕНИЯ В НАЧАЛЕ ОТКРЫТИЯ

Одним из требований, предъявляемых к клана является герметичность, а также малая разница давлений в чале и при полном открытии клапанов. Это требование в б шей степени относится к предохранительным и в меньшей с пени к переливным клапанам. Однако ввиду возможной обрат мости режима работы клапана в различных схемах все напопнт! клапаны должны проверяться на герметичность. Условимся по герметичностью понимать степень уплотнения запорного органа клапанов первого и второго каскадов в закрытом положении Это относится и к однокаскадным клапанам. Особое значение герметичность предохранительного клапана приобретает в случае применения его в системах с малыми расходами, соизмеримыми с утечками в запорном органе клапана.

Не менее важным требованием, предъявляемым к клапанам является малая разница давления в начале и в конце открытия. При большой разнице этих давлений клапан начинает сливать жидкость задолго до достижения настроечного давления. Это приводит к запаздыванию в срабатывании механизмов, расстройке цикла и уменьшению производительности гидрофнциро-ванных автоматизированных станков и автоматических линий [2]. В связи с этим рекомендуется давление настройки таких клапанов устанавливать, если позволяют условия работы, на 5-7 кГ/см выше требуемого.

В двухкаскадных клапанах непрямого действия значительная разница давлений начала и конца открытия может достигать (0,3-0,5) Рп за счет утечек через клапан первого каскада, когда образуется небольшой перепад давления, страгивающий раньше времени клапан второго каскада, а также за счет недостаточного центрирования пружины и ее упругой характеристики.

В клапанах прямого действия малая разница давлений начала и конца открытия может быть достигнута за счет организации обратного потока жидкости и применения подвижного седла с упором (см. рис. 3, поз. 30), когда на клапан в момент открытия действует усилие, прижимающее его к седлу.

Герметичность серийно выпускаемых двухкаскадных и однокаскадных клапанов Г52-10, Г54-10 и БГ54-10 достигается за счет тщательного изготовления клапана с посадкой его в корпус с гарантированным зазором 0,01-0,03 мм и перекрытиел 2-4 мм. Эта вынужденная мера приводит к ухудшению xapai теристик подобных клапанов.

Однако даже при таком методе уплотнения запорного *LPLq утечки в нем по данным завода-изготовителя клапанов допускаются не более 200 см/мин. Поэтому в отношении герм



цности предпочтение следует отдать клапанам с коническим !яПорным органом.

Для клапанов с золотниковым запорным органом утечки мо-рут быть определены по формуле

Qy - внутренние утечки в клапане в см/сек; Ркл - диаметр клапана в см;

Ру - перепад давления в кольцевом зазоре в кГ/см; 1,6 - длина уплотнения и радиальный зазор в клапане в

Для клапанов с коническим запорным органом при хорошо притертом седле утечки незначительны и теоретически их не определяют.

Исследование герметичности клапанов проводилось на стенде (см. рис. 25). Предохранительный клапан стенда 1 закрывался пружиной, настроенной на 1,ЬрнкГ1см, исследуемый клапан последовательно настраивался на давление 14, 24, 34, 44, 54, 64 кГ1см\ При этом весь расход насоса 25 л/мин сливался в бак. Постепенной регулировкой пружины клапан Л закрывался и слив жидкости осуществлялся через клапан 1. Фиксирование момента закрытия клапана 11 производилось с помощью датчиков перемещения 3, 7 на экране осциллографа. Одновременно замерялся перепад давления от полного открытия до полного закры-Ия клапана по манометру 12 и на экране осциллографа при Помощи датчика 5. Замер утечек через закрытый клапан И про- зводился с помощью мерной мензурки после их стабилизации 0 Вторую минуту после перекрытия слива. Температура масла при исследовании устанавливалась в пределах 60-70 deg; С.

Па основании экспериментального замера утечек построен график их зависимости от давления (рис. 46). Как показали экс-


50 РиКГ/см

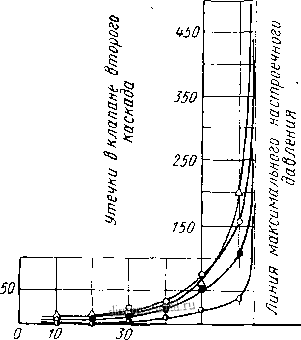

Рис. 46. График зависимости величины утечек в клапане второго каскада от давления настройки:

А-1КР-20; О -Г52-13; ф -с индикаторным стержнем; ) -МСБ-22




70 ал/мин

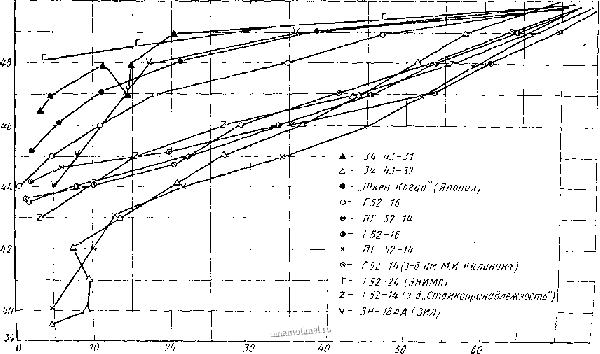

Рис. 47. График зависимости давления открытия от насцро amp;чного давления лля ггсслслусмых кл-лпяион

(Qi, = 75 л1мии /7,50 KFfcM)
