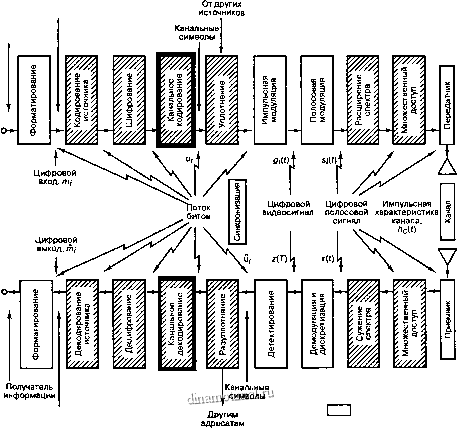

ГЛАВА 6

Канальное кодирование:

часть 1

Символы сообщений

Источник информации


Символы сообщений

Необязательный элемент Необходимый элемент



Канальное кодирование (channel coding) представляет собой класс преобразований сигнала, выполняемых для повышения качества связи. В результате этого сигнал становится менее уязвим к таким эффектам ухудшения качества передачи, как шум, помехи и замирание. Канальное кодирование можно считать способом приведения параметров системы к желаемому компромиссу (т.е. соотношению между достоверностью передачи и шириной полосы пропускания или мощностью и шириной полосы пропускания). Как вы думаете, почему канальное кодирование так распространено? Это стало возможно благодаря использованию больших интегральных схем (БИС) и применению высокоскоростной цифровой обработки сигналов. Данный метод позволил более чем на 10 дБ повысить производительность при значительно меньших затратах по сравнению с другими методами, например методами увеличения мощности передатчика или размера антенны.

6.1. Кодирование сигнала и структурированные последовательности

Тему канального кодирования можно условно разделить на два раздела: кодирование (или обработка) сигнала и структурированные последовательности (или структурированная избыточность), как это показано на рис. 6.1. Кодирование сигнала означает преобразование сигнала в некий улучшенный сигнал , позволяющий сделать процесс детектирования менее подверженным ошибкам. Метод структурированных последовательностей - это преобразование последовательности данных в новую, улучшенную последовательность , обладающую структурной избыточностью (которая вмещает избыточные биты). Эти избыточные разряды служат для определения и исправления ошибок. На выходе процедуры кодирования получается закодированный (формой сигнала или структурированной последовательностью) сигнал, имеющий лучшие пространственные характеристики, чем некодированный. Итак, сначала рассмотрим некоторые методы кодирования сигнала, а затем, начиная с раздела 6.3, обсудим суть структурированных последовательностей.

6.1.1. Антиподные и ортогональные сигналы

Антиподные и ортогональные сигналы уже обсуждались ранее, поэтому мы лишь напомним их основные особенности. В примере, приведенном на рис. 6.2, показано аналитическое представление набора синусоидальных антиподных сигналов (s,(/) = -Slit) = sin соо?, 0 lt;t lt;T), а также его векторное и графическое представление. Какие существуют альтернативные определения антиподных сигналов? О таких сигналах можно сказать, что они либо являются зеркальными отображениями друг друга, либо один сигнал является отрицательным по отношению к другому, либо они различаются между собой на 180 deg; (противофазные сигналы).



Форматирование Кодирование источника Передача видеосигналов

Выравнивание

Знаковое кодирование Дискретизация Квантование Импульсно-кодовая модуляция (РСМ)

Кодирование

с предсказанием Блочное кодирование Кодирование

переменной длины Синтетическое/

аналитическое

кодирование Сжатие без потерь Сжатие с потерями

Сигналы РСМ (коды канала) Без возврата к нулю (NRZ) С возвратом к нулю (RZ) Фазовое кодирование Многоуровневое бинарное кодирование

М-арная импульсная модуляция РАМ, РРМ, PDM

Оценка последовательности

с максимальным правдоподобием (MLSE) Выравнивание с помощью фильтров Трансеерсальные эквалайзеры или эквалайзеры с обратной связью по решению

Заданное или адаптивное выравнивание Символьное или фракционное разделение

Полосовая передача Когерентные схемы Некогерентные схемы

Фазовая манипуляция (PSK) Частотная манипуляция (FSK) Амплитудная манипуляция (ASK) Модуляция без разрыва

фазы (СРМ) Смешанные комбинации

Дифференциальная фазовая

манипуляция (DPSK) Частотная манипуляция (FSK) Амплитудная манипуляция (ASK) Модуляция без разрыва

фазы (СРМ) Смешанные комбинации

Канальное кодирование

Кодирование формой сигнала

Структурированные последовател ьности

М-арная передача сигнала Антиподные сигналы Ортогональные сигналы Решетчатое кодирование

Блочные коды Сверточные коды Турбокоды

Синхронизация

Частотная синхронизация Фазовая синхронизация Символьная синхронизация Кадровая синхронизация Сетевая синхронизация

Уплотнение/Множественный доступ

Частотное разделение (FDM/FDMA) Временное разделение (TDMДDMA) Кодовое разделение (CDM/CDMA) Пространственное разделение (SDMA) Поляризационное разделение (PDMA)

Рис. 6.1. Основные преобразования цифровой связи

Расширение спектра

Метод прямой

последовательности Метод скачкообразной

перестройки частоты Метод переключения

временных интервалов Смешанные комбинации

Шифрование

Блочное Шифрование потока данных
