а) Код (7, 4) может исправить больше ошибок. Является ли он более мощным? Объясните свой ответ.

б) Сравните оба кода, когда наблюдается пять случайных ошибок в 63 бит.

6.25. Исходная информация разбита на 36-битовые сообщения и передается по каналу AWGN с помощью сигналов в модуляции BFSK.

а) Рассчитайте EJNo, необходимое для получения вероятности ошибки в сообщении 10 если применяется кодирование без зашиты от ошибок.

б) Пусть при передаче этих сообщений используется линейный блочный код (127, 36). Рассчитайте эффективность кодирования для этого кода при вероятности ошибки в сообщении 10 . (Подсказка: эффективность кодирования определяется как разность между требуемым EJNo без кодирования и EJNo с кодированием.)

6.26. а) Пусть последовательность данных кодируется кодом БХЧ (127, 64), а затем модулируется

.когерентной 16-арной схемой PSK Если принятое EJNo равно 10 дБ, чему равны вероятность ошибки в принятом симюле, вероятность ошибки в кодоюм бите (предполагается, что для присвоения символам битоюго значения используется код Грея) и вероятность ошибки в информационном бите.

б) Для той же вероятности ошибки в информационном бите, которая была найдена в п. а, определите требуемое значение EJNo, если модуляция в п. а заменена на когерентную ортогональную 16-арную FSK. Объясните отличия.

6.27. В сообщении содержится текст на английском языке (предполагается, что каждое слово в сообщении содержит шесть букв). Каждая буква кодируется 7-битовым символом ASCII. Таким образом, каждое слово текста представляется 42-битовой последовательностью. Сообщение передается по каналу с вероятностью ошибки в символе 10 .

а) Какова вероятность того, что слово будет передано с ошибкой?

б) Если применяется код с тройным повторением каждой буквы, а приемник осуществляет мажоритарное декодирование, чему равна вероятность появления ошибки в декодированном слове?

в) Если для кодирования каждого 42-битового слова применяется код БХЧ (126, 42) с возможностью исправления ошибок с I = 14, то какова будет вероятность появления ошибки в декодированном слове?

г) В реальной системе не совсем явно можно сравнить характеристики кодированной и некодированной вероятностей ошибки в сообщении, используя фиксированную вероятность ошибочной передачи канального симюла, поскольку это предполагает фиксированный уровень принятого EJNo ДЛЯ любого способа кодирования (в том числе и без кодирования). Поэтому повторите пп. а-в при условии, что вероятность ошибочной передачи канального символа определяется уровнем принятого EJNo, равного 12 дБ, где EJNo - это отношение энергии информационного бита к спектральной плотности шума. Предположим, что скорость передачи информации одинакова для всех типов кодирования и для системы без кодирования. Также допустим, что используется некогерентная ортогональная модуляция FSK а в канале присутствует шум AWGN.

д) Обсудите относительные возможности надежной работы описанных выше схем кодирования при двух условиях - фиксированная вероятность ошибки в канальном символе и фиксированное отношение EJNo- В каком случае код с повторением может дать повышение достоверности передачи? В каком случае достоверность снизится?

6.28. Последовательность блоков данных из пяти бит с помощью матрицы Ацамара преобразуется в ортогонально кодированную последовательность. Когерентное детектирование осуществляется в течение периода передачи кодового слова, как показано на рис. 6.5. Считая Рв = 10 , рассчитайте эффективность кодирования для побитовой передачи данных с использованием модуляции BPSK.

6.29. Для кода (8, 2), описанного в разделе 6.6.3, проверьте правильность величин матрицы генератора, проверочной матрицы и векторов синдромов для каждого класса смежности 1-10.



6.30. Составьте схему на основе логаческих элементов исключающего ИЛИ и И, аналогичную схеме на рис. 6.12, исправляющую все однобитовые модели ошибки кода (8, 2), определяемые образующими элементами классов смежности 2-9, показанными на рис. 6.15.

6.31. Подробно объясните возможность составления схемы на основе логических элементов исключающего ИЛИ и И (аналогичной схеме на рис. 6.12), исправляющей все одно- и двухбитовые модели ошибки кода (8, 2) и обнаруживающей трехбитовые модели (образующие элементы классов смежности или строки 38-64).

6.32. Проверьте, что все коды БХЧ длиной п =31, показанные в табл. 6.4, удовлетворяют условиям пределов Хэмминга и Плоткина.

6.33. При кодировании нулевого блока сообщения в результате получается нулевое кодовое слово. Обычно такую последовательность нулей передавать нежелательно. В одном методе циклического кодирования при такой передаче разряды регистра сдвига предварительно (до кодирования) заполняются единицами, а не нулями, как обычно. Получаемая в результате псевдочетность гарантированно содержит некоторое количество единиц. В декодере перед началом декодирования производится обратная операция. Постройте общую схему для инверсной обработки псевдочетных битов в каком-либо циклическом декодере. Воспользуйтесь кодером БХЧ (7, 4), заполненным единицами для кодирования сообщения 1011 (самым первым является крайний правый бит). Затем покажите, что составленная вами инверсная схема позволяет получить правильное декодированное сообщение.

6.34. а) В условиях задачи 6.21 кодируйте в систематической форме последовательность сообщения

11011, воспользовавшись полиномиальным генератором для циклического кода (15, 5). Найдите результирующий полином кодоюго слова. Какой особенностью характеризуется степень полиномиального генератора?

б) Пусть принятое кодовое слою искажено моделью ошибки е(Х) = X* + Х + X . Найдите полином искаженного кодоюго слова.

в) Исходя из полинома принятого вектора и полиномиального генератора найдите полином синдрома.

г) Исходя из полинома модели ошибки и полиномиального генератора найдите полином синдрома и убедитесь, что это тот же синдром, что и найденный в п. в.

д) Объясните, почему в пп. виг должен получиться одинаковый результат.

е) Используя свойство нормальной матрицы линейного блочного кода (15, 5), найдите максимальное количество исправлений ошибок, которое может выполнить код с данными параметрами. Является ли код (15, 5) совершенным?

ж) Если мы хотим применить циклический код (15, 5) для одновременного исправления двух стираний и сохранить исправление ошибок, насколько придется пожертвовать возможностью исправления ошибок?

Вопросы

6.1. Опишите четыре типа компромиссов, которые могут быть достигнуты при использовании кода коррекции ошибок (см. раздел 6.3.4).

6.2. В системах связи реального времени за получаемую с помощью избьпочности эффективность кодирования приходится платить полосой пропускания. Чем приходится жертювать за полученную эффективность кодирования в системах связи, не связанных с временем (см. раздел 6.3.4.2)?

6.3. В системах связи реального времени увеличение избыточности означает повышение скорости передачи сигналов, меньшую энергию на канальный символ и больше ошибок на выходе демодулятора. Объясните, как на фоне такого ухудшения характеристик достигается эффективность кодирования (см. пример 6.2).

6.4. Почему эффективность традиционных кодов коррекции ошибок снижается при низких значениях E/No (см. раздел 6.3.4.6)?

6.5. Опишите процесс проверки с использованием синдромов, обнаружения ошибки и ее исправления в контексте примера из области медицины (см. раздел 6.4.8.4).

6.6. Определите место нормальной матрицы в понимании блочного кода и оценке его возможностей (см. раздел 6.6.5).

Гпяня R Кянйпкнпр колипование: часть 1

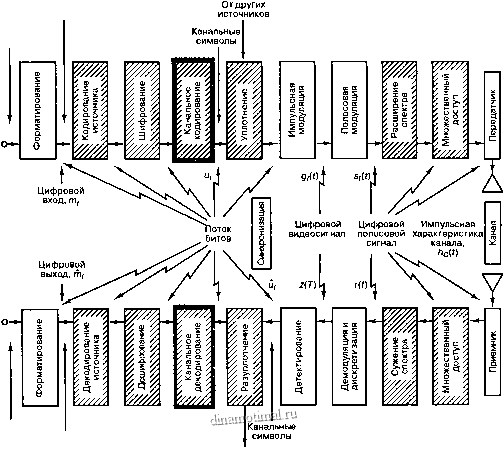

ГЛАВА?

Канальное кодирование:

часть 2

Символы сообщений

Источник информации


Получатель информации

Символы сообщений

Другим адресатам

Y /A Необязательный элемент I I Необходимый элемент
