Сравнивая эти результаты с результатами из примера 1.1, можно видеть, что каждое кодовое слово выходной последовательности U является функцией не только входного бита, но и предыдущих K-l бит.

7.2.3. Древовидные диаграммы

Несмотря на то что диаграммы состояний полностью описывают кодер, по сути, их нельзя использовать для легкого отслеживания переходов кодера в зависимости от времени, поскольку диаграмма не представляет динамики изменений. Древовидная диаграмма (tree diagram) прибавляет к диаграмме состояния временное измерение. Древовидная диаграмма сверточного кодера, показанного на рис. 7.3, изображена на рис. 7.6. В каждый последующий момент прохождения входного бита процедура кодирования может быть описана с помощью перемещения по диаграмме слева направо, причем каждая ветвь дерева опис1 gt;1вает кодовое слово на выходе. Правило ветвления для нахождения последовательности кодовых слов следующее: если входным битом является нуль, то он связывается со словом, которое находится путем перемещения в следующую (по направлению вверх) правую ветвь; если входной бит - это единица, то кодовое слово находится путем перемещения в следующую (по направлению вниз) правую ветвь. Предполагается, что первоначально кодер содержал одни нули. Диаграмма показывает, что если первым входным битом был нуль, то кодовым словом ветви на выходе будет 00, а если первым входным битом была единица, то кодовым словом на выходе будет 11. Аналогично, если первым входным битом была единица, а вторым - нуль, на выходе вторым словом ветви будет 10. Если первым входным битом была единица и вторым входным битом была единица, вторым кодовым словом на выходе будет 01. Следуя этой процедуре, видим, что входная последовательность 110 11 представляется жирной линией, нарисованной на древовидной диаграмме (рис. 7.6). Этот путь соответствует выходной последовательности кодовых слов 1 1 0 1 0 1 0 0 0 1.

Добавленное измерение времени в древовидной диаграмме (по сравнению с диаграммой состояния) допускает динамическое описание кодера как функции конкретной входной последовательности. Однако заметили ли вы, что при попытке описания с помощью древовидной диафаммы последовательности произвольной длины возникает проблема? Число ответвлений растет как 2, где L - это количество кодовых слов ветвей в последовательности. При большом L вы бы очень быстро исписали бумагу и исчерпали терпение.

7.2.4. Решетчатая диаграмма

Исследование древовидной диаграммы на рис. 7.6 показывает, что в этом примере после третьего ветвления в момент времени Г4 структура повторяется (в общем случае древовидная структура повторяется после К ответвлений, где К - длина кодового ограничения). Пометим каждый узел в дереве (рис. 7.6), ставя в соответствие четыре возможных состояния в регистре сдвига: а = 00, 6 = 10, с = 01 и J = И. Первое ветвление древовидной структуры в момент времени дает пару узлов, помеченных как а и 6. При каждом последующем ветвлении количество узлов удваивается. Второе ветвление в момент времени ti дает в результате четыре узла, помеченных как а, Ь, с vs. d. После третьего ветвления всего имеется восемь узлов: два - а, два - Ь, два - с и два - d.



00 а

Ветвь кодовых слов

00 а

11 b

11 i gt;

10 с

01 d

10 с

01 lt;

11 а

00 b

01 с

10 d

1 00

Рис. 7.6. Древовидное представление кодера (степень кодирования 1/2, К =3)

Можно видеть, что все ветви выходят из двух узлов одного и того же состояния, образуя идентичные ветви последовательностей кодовых слов. В этот момент дерево делится на идентичные верхнюю и нижнюю части. Смысл этого становится яснее после рассмотрения кодера, изображенного на рис. 7.3. Когда четвертый входной бит входит в кодер слева, первый входной бит справа выбрасывается и больше не влияет на кодовые слова на выходе. Следовательно, входные последовательности lOOxy... и ОООху..., где крайний левый бит является самым ранним, после (А: = 3)-го ветвления генерируют одинаковые кодовые слова ветвей. Это означает, что любые состояния, имеюшие одинаковую метку в один и тот же момент t можно соединить, поскольку все последующие

10 01

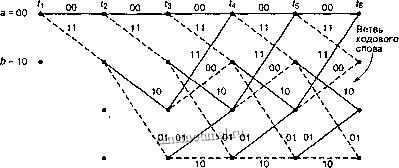

пути будут неразличимы. Если мы проделаем это для древовидной структуры, показанной на рис. 7.6, получим иную диафамму, называемую решетчатой. Решетчатая диаграмма, которая использует повторяющуюся структуру, дает более удобное описание кодера, по сравнению с древовидной диафаммой. Решетчатая диафамма для сверточного кодера, изображенного на рис. 7.3, показана на рис. 7.7

Состояние


с = 01

d=11

Условные обозначения

-Входной бит О

-----Входной бит 1

Рис. 7.7. Решетчатая диаграмма кодера (степень кодирования 1/2, К= 3)

При изображении решетчатой диафаммы мы воспользовались теми же условными обозначениями, что и для диафаммы состояния: сплошная линия обозначает выходные данные, генерируемые входным нулевым битом, а пунктирная - выходные данные, генерируемые входным единичным битом. Узлы решетки представляют состояния кодера; первый ряд узлов соответствует состоянию а = 00, второй и последующие - состояниям 6 = 10, с = 01 и й? = П. В каждый момент времени для представления 2* возможных состояний кодера решетка требует 2* узлов. В нашем примере после достижения глубины решетки, равной трем (в момент времени ti), замечаем, что решетка имеет фиксированную периодическую сфуктуру. В общем случае фиксированная структура реализуется после достижения глубины К. Следовательно, с этого момента в каждое состояние можно войти из любого из двух предыдущих состояний. Также из каждого состояния можно перейти в одно из двух состояний. Из двух исходящих ветвей одна соответствует нулевому входному биту, а другая - единичному входному биту. На рис. 7.7 кодовые слова на выходе соответствуют переходам между состояниями, показанными как метки на ветвях решетки.

Один столбец временного интервала сформировавшейся решетчатой Сфуктуры кодирования полностью определяет код. Несколько столбцов показаны исключительно для визуализации последовательности кодовых символов как функции времени. Состояние сверточного кодера представлено содержанием крайних правых К - 1 разрядов в регистре кодера. Некоторые авторы описывают состояние с помощью крайних левых К-1 разрядов. Какое описание правильно? Они оба верны. Каждый переход имеет начальное и конечное состояние. Крайние правые К - 1 разрядов описывают начальное состояние для текущих входных данных, которые находятся в крайнем левом разряде (степень кодирования предполагается равной 1/и). Крайние левые К~1
