Выбор 1 из 2

Сравнение

LJl

Выбор 1 из 2

Выбор 1 из 2

Сравнение

L L

Выбор 1 из 2

ffta

rflh

к следующему логическому элементу

К следующему логическому элементу

Рис. 7.14. Логический блок, предназначенный -для осуществления операции сложения, сравнения и выбора

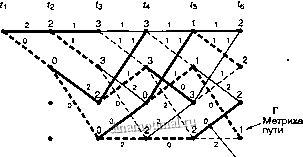

Решетчатая диафамма декодирования, аналогичная показанной на рис. 7.10, изображена на рис. 7.15. Метрика ветви, которая описывает каждую ветвь, - это расстояние Хэмминга между принятым кодовым символом и соответствующим кодовым словом из решетки кодера. Еще на решетке (рис. 7.15) показаны значения каждого состояния х в каждый момент ?2~б. метрика состояния которых обозначена Г. Операция ACS выполняется после появления двух переходов, входящих в состояние, т.е. для момента /д и более поздних. Например, в момент времени /д значение метрики состояния для состояния а вычисляется суммированием метрики состояния Г = 3 в момент h и метрики ветви 8=1, что в итоге дает значение 4. В то же время к метрике состояния Гг = 2 в момент времени ?з прибавляется метрика ветви 8 = 1, что дает значение 3. В ходе процедуры ACS происходит отбор наиболее правдоподобной метрики (с минимальным расстоянием), т.е. новой метрики состояния; поэтому для состояния а в момент новой метрикой состояния будет Г = 3. Отобранный путь изображен жирной линией, а путь, который был отброшен, показан светлой линией. На рис. 7.15 на решетке слева направо показаны все метрики состояний. Убедимся, что в любой момент времени значение каждой метрики состояния получается суммированием метрики состояния, соединенного с предьщущим состоянием вдоль отобранного пути (жирная линия), и метрики ветви, соединяющей эти состояния. Через некоторое время на выход декодера будут поданы выжившие ветви, прослеженные до самых ранних битов. Чтобы показать это, посмотрим на рис. 7.15 в момент t. Видим, что значение метрики состояния, соответствующей минимальному расстоянию, равно 1. Отобранный путь можно проследить из состояния d обратно, к моменту ti, и убедиться, что декодированное сообщение совпадает с исходным. Напомним, что пунктирные и сплошные линии соответствуют двоичным единице и нулю.

7.3.6. Память путей и синхронизация

Требования к памяти декодера, работающего согласно алгоритму Витерби, растут с увеличением длины кодового ограничения как степенная функция. Для кода со степенью кодирования Пп после каждого шага декодирования декодер держит в памяти набор из 2* путей.



Z: 11 01 01 10 01


Состояние a = 00 b = 10 raquo; c = 01

d= 11

Декодированные

выходные данные- 1 1 О 1 15

Метрике ветви

Рис. 7.15. Операция сложения, сравнения и выбора при декодировании по алгоритму Витерби

С высокой степенью вероятности можно утверждать, что при значительном превышении существующей на данный момент глубины декодирования эти пути не будут взаимно непересекающимися [12]. Все 2* пути ведут к полной ветви, которая в конце концов разветвляется на разные состояния. Поэтому, если декодер сохраняет историю 2* путей, самые первые биты на всех путях будут одинаковы. Следовательно, простой декодер имеет фиксированный объем истории путей и выдает самые ранние биты произвольного пути каждый раз, когда продвигается на один уровень вглубь решетки. Требуемый объем сохраняемых путей будет равен следующему [12]:

u = h2\ (7.10)

Здесь h - длина истории пути информационного бита на состояние. При уточнении, которое проводится для минимизации h, вместо самых ранних битов произвольных путей на выходе декодера используются самые ранние биты наиболее вероятных путей. Было показано [12], что значения h, равного 4 или 5 длинам кодового ограничения, достаточно, чтобы характеристики декодера были близки к оптимальным. Необходимый объем памяти и является основным ограничением при разработке декодеров, работающих согласно алгоритму Витерби. В серийно выпускаемых декодерах длина кодового ограничения равна величине порядка К= 10. Попытка повысить эффективность кодирования за счет увеличения длины кодового ограничения вызывает экспоненциальный рост требований к памяти (и сложности), как это следует из уравнения (7.10).

Синхронизация кодовых слов ветвей - это процесс определения начала слова ветви в принятой последовательности. Такую синхронизацию можно осуществить, не прибавляя новую информацию к потоку передаваемых символов, поскольку можно видеть, что, пока принятые данные не синхронизированы, у них непомерно высокая частота появления ошибок. Следовательно, синхронизацию можно осуществить просто: нужно проводить сопутствующее наблюдение за уровнем частоты появления ошибок, т.е. нас должна интересовать частота, при которой увеличиваются метрики состояний, или частота, при которой сливаются выжившие пути на решетке. Параметр, за которым следят, сравнивается с пороговым значением, после чего соответствующим образом осуществляется синхронизация.

7-3 rt ..., ,.-------------., г- --.. r,OL. o 4Я1



7.4. Свойства сверточных кодов

7.4.1. Пространственные характеристики сверточных кодов

Рассмотрим пространственные характеристики сверточных кодов в контексте простого кодера (рис. 7.3) и его решетчатой диаграммы (рис. 7.7). Мы хотим узнать расстояния между всеми возможными парами последовательностей кодовых слов. Как и в случае блочных кодов (см. раздел 6.5.2), нас интересует минимальное расстояние между всеми такими парами последовательностей кодовых слов в коде, поскольку минимальное расстояние связано с возможностями коррекции ошибок кода. Поскольку сверточный код является групповым или линейным [6], можно без потери общности просто найти минимальное расстояние между последовательностью кодовых слов и нулевой последовательностью. Другими словами, для линейного кода данное контрольное сообщение окажется точно таким же хорошим , как и любое другое. Так почему бы не взять то сообщение, которое легко проследить, а именно нулевую последовательность? Допустим, что на вход передана нулевая последовательность; следовательно, нас интересует такой путь, который начинается и заканчивается в состоянии 00 и не возвращается к состоянию 00 нигде внутри пути. Всякий раз, когда расстояние любых других путей, которые сливаются с состоянием а = 00 в момент t окажется меньше расстояния нулевого пути, вплоть до момента t будет появляться ошибка, вызывая в процессе декодирования отбрасывание нулевого пути. Иными словами, при нулевой передаче ошибка возникает всегда, когда не выживает нулевой путь. Следовательно, ошибка, о которой идет речь, связана с выживающим путем, который расходится, а затем снова сливается с нулевым путем. Может возникнуть вопрос, зачем нужно, чтобы пути сливались? Не будет ли для обнаружения ошибки достаточно лишь того, чтобы пути расходились? В принципе, достаточно, но если ошибка характеризуется только расхождением, то декодер, начиная с этой точки, будет вьщавать вместо оставшегося сообщения сплошной мусор . Мы хотим выразить возможности декодера через число обычно появляющихся ошибок, т.е. хотим узнать самый легкий для декодера способ сделать ошибку. Минимальное расстояние для такой ошибки можно найти, полностью изучив все пути из состояния 00 в состояние 00. Итак, давайте сначала заново начертим решетчатую диаграмму, как показано на рис. 7.16, и обозначим каждую ветвь не символом кодового слова, а ее расстоянием Хэмминга от нулевого кодового слова. Расстояние Хэмминга между двумя последовательностями разной длины можно получить путем их сравнивания, т.е. прибавив к началу более короткой последовательности нужное количество нулей. Рассмотрим все пути, которые расходятся из нулевого пути и затем в какой-то момент снова сливаются в произвольном узле. Из диаграммы на рис. 7.16 можно получить расстояние этих путей до нулевого пути. Итак, на расстоянии 5 от нулевого пути имеется один путь; этот путь отходит от нулевого в момент ti и сливается с ним в момент t. Точно так же имеется два пути с расстоянием 6, один отходит в момент г, и сливается в момент t, а другой отходит в момент ti и сливается в момент t(, и т.д. Также можно видеть (по пунктирным и сплошным линиям на диаграмме), что входными битами для расстояния 5 будут 10 0; от нулевой входной последовательности эта последовательность отличается только одним битом. Точно так же входные биты для путей с расстоянием 6 будут 1100и 1010 0; каждая из этих последовательностей отличается от нулевого пути в двух местах. Минимальная длина пути из числа расходящихся, а затем сливающихся путей называется

гпосо т коиот.игчо гчпмпгчп9има чягтк Р
