разработки сверточного декодера с обратной связью является L, длина упреждения. Увеличение L приводит к повышению эффективности кодирования, но при этом растет сложность конструкции декодера.

---------------------

------,

00 a

Ooi a

11 b

00 a

Ветвь

10 с

кодовых

111 /3

слов

01 d

00 а

11 a

10 с

00 b

11 b

01 с

011 d

10 d

I

------1-

ooi a

1li a

111b

10 с

lOl с

001 b

Olid

ii! b

Ilia -\-

01) с

1 00b

01 d

Oljc

lOl d

j

!

lOJd

1

I

00 j

j

Принятая последовательность, шаг 1

Принятая последовательность, шаг 2 Рис. 7.25. Пример декодирования с обратной связью



вероятную гипотезу. Если средняя скорость передачи символов превышает среднюю скорость декодирования, буфер будет переполняться, вне зависимости от его емкости, и данные будут теряться. Обычно, пока идет переполнение, буфер убирает данные без ошибок, в то время как декодер пытается выполнить процедуру восстановления. Отметим, что порог переполнения буфера сушественно зависит от SNR. Поэтому важным техническим требованием к последовательному декодеру является вероятность переполнения буфера.

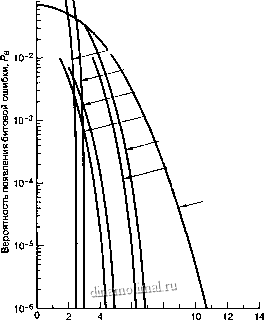

На рис. 7.24 показаны типичные кривые, отображающие зависимость Pg от Ej/Nq для двух распространенных схем - декодирования по алгоритму Витерби и последовательного декодирования. Здесь сравниваются их характеристики при использовании когерентной модуляции BPSK в канале AWGN. Сравниваются кривые для декодирования по алгоритму Витерби (степень кодирования 1/2 и 1/3, К = 7, жесткое декодирование), декодирования по алгоритму Витерби (степень кодирования 1/2 и 1/3, К = 7, мягкое декодирование) и последовательного декодирования (степень кодирования 1/2 и 1/3, К=41, жесткое декодирование). Из рис. 7.24 можно видеть, что при последовательном декодировании можно достичь эффективности кодирования порядка 8 дБ при Pg = 10 *. Поскольку в работе Шеннона (Shannon) [26] предсказывается потенциальная эффективность кодирования около 11 дБ, по сравнению с некодированной передачей с модуляцией BPSK, похоже, что, в основном, теоретически достижимые возможности уже получены.

10-V


Последовательная жесткая схема решений, .степень кодирования 1/3, К = 41

Последовательная жесткая схема решений, степень кодирования 1/2, К = 41

Мягкая схема решений согласно алгоритму Витерби, степень кодирования 1/2, К = 7

Мягкая схема решений согласно алгоритму Витерби, степень кодирования 1/3, К = 7

Жесткая схема решений согласно алгоритму Витерби, степень кодирования 1/2, К = 7 Жесткая схема решений согласно алгоритму Витерби,степень кодирования 1/3, К = 7

Некодированная передача сигналов BPSK

6 8 Eb/No (аЬ)

Рис. 7.24. Вероятности появления битовых ошибок для различных схем декодирования по алгоритму Витерби и последовательного декодирования при когерентной модуляции BPSK в канале AWGN. (Перепечатано с разрешения авторов из J. К. Omura and В. К. Levitt. Coded Error Probability Evaluation for Antijam Communication Systems . IEEE Trans. Commun., vol COM30, n. 5, May, 1982, Fig. 4, p. 900. copy; 1982, IEEE.)



12. Heller J. A. and Jacobs 1. W. Viterbi Decoding for Satellite and Space Communication. IEEE Trans. Commun. Technol., vol. C0M19, n. 5, October, 1971, pp. 835-848.

13. Viterbi A. J. Error Bounds for Convolutional Codes and an Asymptotically Optimum Decoding Algorithm. IEEE Trans. Inf. Theory, vol. IT13, April, 1967, pp. 260-269.

14. Omura J. K. On the Viterbi Decoding Algorithm (correspondence). IEEE Trans. Inf. Theory vol. IT15, January, 1969, pp.

15. Mason S. J. and Zimmerman H. J. Electronic Circuits, Signals, and Systems. John Wiley amp; Sons Inc. New York, 1960.

16. Clark G. C. and Cain J. B. Error-Correction Coding for Digital Communications. Plenum Press, New York, 1981.

17. Viterbi A. J. and Omura J. K. Principles of Digital Communication and Coding. McGraw-Hill Book Company, New York, 1979.

18. Massey J. L. and Sain M. K. Inverse of Linear Sequential Circuits. IEEE Trans. Comput., vol. C17, April, 1968, pp. 330-337.

19. Rosenberg W. J. Structural Properties of Convolutional Codes. Ph. D. dissertation. University of California, Los Angeles, 1971.

20. Bhargava V. K., Haccoun D., Matyas R. and Nuspl P. Digital Communications by Satellite. John Wiley amp; Sons, Inc., New York, 1981.

21. Jacobs I. M. Practical Applications of Coding IEEE Trans. Inf. Theory, vol. IT20, May, 1974, pp. 305-310.

22. Linkabit Corporation. Coding Systems Study for High Data Rate Telemetry Links. NASA Ames Res. Center, Final Rep. СЯ-П4278, Contract NAS-2-6-24, Moffett Field, Calif, 1970.

23. Odenwalder J. P. Error Control Coding Handbook. Linkabit Corporation, San Diego, Calif, July, 15, 1976.

24. Wozencraft J. M. Sequential Decoding for Reliable Commumication. IRE Natl. Conv. Rec, vol. 5, pt. 3, 1957, pp. 11-25.

25. Wozencraft J. M. and Reiflen B. Sequential Decoding The MIT Press, Cambridge, Mass., 1961.

26. Shannon C. E. A Mathematical Theory of Communication. Bell Syst. Tech. J., vol. 27, 1948, pp. 379-423, 623-656.

Задачи

7.1. Нарисуйте диаграмму состояний, древовидную и решетчатую диафаммы для кода со степенью кодирования 1/3 при = 3, который имеет следующие генераторы:

g,(X)=X + X

g2(X)=l+X

g3(X)=l+X + x

7.2. Дан двоичный сверточный код со степенью кодирования 1/2 и АГ = 3 с частично заполненной диафаммой состояний, изображенной на рис. 37.1. Найдите полную диафамму состояний и опишите ее для кодера.
