8.1. Коды Рида-Соломона

Коды Рида-Соломона (Reed-Solomon code, R-S code) - это недвоичные циклические коды, символы которых представляют собой /п-битовые последовательности, где т - положительное целое число, большее 1. Коды Рида-Соломона (п,к) определены на /п-битовых символах при всех пик, для которых

0 lt;к lt;п lt;2 + 2,

(8.1)

где к - число информационных битов, подлежащих кодированию, а и - число кодовых символов в кодируемом блоке. Для большинства сверточных кодов Рида-Соломона (и, к)

( laquo;, /:) = (2 -1,2 -1-20,

(8.2)

где t - количество ошибочных битов в символе, которые может исправить код, а и -k = 2t - число контрольных символов. Расширенный код Рида-Соломона можно получить при и = 2 или и = 2 + 1, но не более того.

Код Рида-Соломона обладает наибольшим минимальным расстоянием, возможным для линейного кода с одинаковой длиной входных и выходных блоков кодера. Для недвоичных кодов расстояние между двумя кодовыми словами определяется (по аналогии с расстоянием Хэмминга) как число символов, которыми отличаются последовательности. Для кодов Рида-Соломона минимальное расстояние определяется следующим образом [1]:

d, = n-k+l.

(8.3)

Код, который исправляет все искаженные символы, содержащие ошибку в t или меньшем числе бит, где t приведено в уравнении (6.44), можно выразить следующим образом:

2 J

(8.4)

Здесь LxJ означает наибольшее целое, не превышающее х Из уравнения (8.4) видно, что коды Рида-Соломона, исправляющие t символьных ошибок, требуют не более 2t контрольных символов. Из уравнения (8.4) следует, что декодер имеет п-к используемых избыточных символов, количество которых вдвое превышает количество исправляемых ошибок. Для каждой ошибки один избыточный символ используется для обнаружения ошибки и один - для определения правильного значения. Способность кода к коррекции стираний выражается следующим образом:

p = d-\ = n-k.

(8.5)

Возможность одновременной коррекции ошибок и стираний можно выразить как требование

2а + у lt; пш, lt;п-к.

(8.6)

Здесь а - число символьных моделей ошибки, которые можно исправить, а у - количество комбинаций символьных стираний, которые могут быть исправлены. Преимущества недвоичных кодов, подобных кодам Рида-Соломона, можно увидеть в следующем сравнении. Рассмотрим двоичный код (и, к) = (7, 3). Полное пространство



и-кортежей содержит 2 = 2=128 и-кортежей, из которых 2* = 2 = 8 (или 1/16 часть всех и-кортежей) являются кодовыми словами. Затем рассмотрим недвоичный код (и, к) = (7, 3), где каждый символ состоит из /и = 3 бит. Пространство и-кортежей содержит 2 = 2 = 2 097 152 и-кортежа, из которых 2* = 2= 512 (или 1/4096 часть всех и-кортежей) являются кодовыми словами. Если операции производятся над недвоичными символами, каждый из которых образован т битами, то только незначительная часть (т.е. 2* из большого числа 2 ) возможных и-кортежей является кодовыми словами. Эта часть уменьшается с ростом т. Здесь важным является то, что если в качестве кодовых слов используется незначительная часть пространства и-кортежей, то можно достичь большего nm-

Любой линейный код дает возможность исправить п-к комбинаций символьных стираний, если все п-к стертых символов приходятся на контрольные символы. Однако коды Рида-Соломона имеют замечательное свойство, выражаюшееся в том, что они могут исправить любой набор п-к символов стираний в блоке. Можно сконструировать кеды с любой избыточностью. Впрочем, с увеличением избыточности растет сложность ее высокоскоростной реализации. Поэтому наиболее привлекательные коды Рида-Соломона обладают высокой степенью кодирования (низкой избыточностью).

8.1.1. Вероятность появления ошибок для кодов Рида-Соломона

Коды Рида-Соломона чрезвычайно эффективны для исправления пакетов ошибок, т.е. они оказываются эффективными в каналах с памятью. Также они хорошо зарекомендовали себя в каналах с большим набором входных символов. Особенностью кода Рида-Соломона является то, что к коду длины и можно добавить два информационных символа, не уменьшая при этом минимального расстояния. Такой расширенный код имеет длину и + 2 и то же количество символов контроля четности, что и исходный код. Из уравнения (6.46) вероятность появления ошибки в декодированном символе. Ре, можно записать через вероятность появления ошибки в канальном символе, р [2].

(8.7)

, 2--1 1 1

+ ! К J J

Здесь / - количество ошибочных битов в символе, которые может исправить код, а символы содержат т битов каждый.

Для некоторых типов модуляции вероятность битовой ошибки можно ограничить сверху вероятностью символьной ошибки. Для модуляции MFSK с М = 2 связь Рв и Ре выражается формулой (4.112)

= --. (8.8)

Р 2 -1

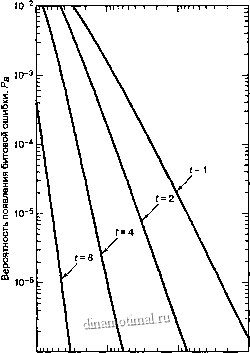

На рис. 8.1 показана зависимость Рв от вероятности появления ошибки в канальном символе р, полученная из уравнений (8.7) и (8.8) для различных ортогональных 32-ричных кодов Рида-Соломона с возможностью коррекции t ошибочных бит в символе и и = 31 (тридцать один 5-битовый символ в кодовом блоке). На рис. 8.2 показана зависимость Рв от Еь/No для таких систем кодирования при ис-



пользовании модуляции MFSK и некогерентной демодуляции в канале AWGN [2]. Для кодов Рида-Соломона вероятность появления ошибок является убывающей степенной функцией длины блока, и, а сложность декодирования пропорциональна небольшой степени длины блока [1]. Иногда коды Рида-Соломона применяются в каскадных схемах. В таких системах внутренний сверточный декодер сначала осуществляет некоторую защиту от ошибок за счет мягкой схемы решений на выходе демодулятора; затем сверточный декодер передает данные, оформленные согласно жесткой схеме, на внешний декодер Рида-Соломона, что снижает вероятность появления ошибок. В разделах 8.2.3 и 8.3 мы рассмотрим каскадное декодирование и декодирование Рида-Соломона на примере системы цифровой записи данных на аудиокомпакт-дисках (compact disc - CD).


10-7

10- 10-2 10-3 10-

Вероятность ошибочного приема канального символа, р

Рис. 8.1. Зависимость Рв от р для различных ортогональных 32-ричных кодов Рида-Соломона с возможностью коррекции t бит в символе и п = 31. (Перепечатано с разрешения автора из Data СопШ1ип1са11оп5, Network, and Systems, ed. Thomas С. Bartee, Howard W. Sams Company, Indianapolis, Ind., 1985, p. 311. Ранее публиковалось в J. P. Odenwalder, Error Control Coding Handbook, M/A-COM LINKABIT, Inc., San Diego, Calif., July, 15, 1976, p. 91.)
