Таблица 9.4. Эволюция некоммутируемых телефонных модемов

Название

Максимальная скорость

Скорость

Метод модуляции

Эффективность

передачи битов

передачи снталов

передачи сигналов

(бит/с)

(символов/с)

(бит/символ)

1962

Bell 201

2400

1200

4-PSK

1967

Milgo 4400/48

4800

1600

8-PSK

1971

Codex 9600С

9600

2400

16-QAM

1980

Paradyne

14 400

2400

64-QAM

MP14400

1981

Codex SP14.4

14 400

2400

64-QAM

У 1984

Codex 2660

16 800

2400

Решетчатая 256-QAM

. 1985

Codex 2680

19 200

2743

8-D решетчатая I60-QAM

] Таблица 9.5. Эволюция стандартов коммутируемых телефонных модемов

с Год

Название

Максимальная скорость

Скорость

Метод модулицин

Эффективность

передачи битов

передачи снталов

передачи сигналов

(бит/с)

(снмволов/с)

(бит/символ)

1984

V.32

9600

2400

2-D решетчатая 32-QAM

1991

V.32bis

14 400

2400

2-D решетчатая 128-QAM

1994

V.34

28 800

2400, 2743, 2800, 3000, 3200, 3429

4-D решетчатая 960-QAM

1996

V.34

33 600

2400, 2743, 2800, 3000, 3200, 3429

4-D решетчатая I664-QAM

raquo; 10

1998

V.90

по направлению основ-

8000

РСМ*(М-РАМ)

ного потока: 56 ООО

против направления ос-

как в V.34

как в V.34

=. 10

новного потока: 33 600

2000

V.92

по направлению основ-

8000

РСМ(М-РАМ)

ного потока: 56 ООО

против направления ос-

8000

Решетчатая РСМ*

новного потока: 48 ООО

* в Рекомендации ITU-T G.711 РСМ - это термин, используемый для М-арной передачи сигналов по схеме РАМ.



Прямоугольное

М = 4

(1,3)


Прямоугольное

Треугольное

(1,7) Прямоугольное


(4,4)

Треугольное


Гексагональное М=16

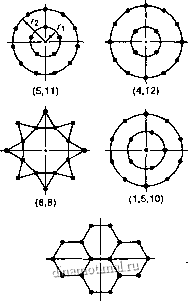

Рис. 9.17. Множества М-арных символов. (Перепечатано с разрешения авторов из работы Thomas С. М., Weidner М. Y. and Durrani S. N. Digital Amplitude-Phase Shift Keymg with M-ary Alphabets, IEEE Trans. Commun., vol COM22, n. 2, February, 1974, Figs. 2 and 3, p. 170. copy; 1974, IEEE.)

Я = 6

Я = 7

a) 6)

Рис. 9.18. Примеры М-арных множеств, зующих прямоугольную решетку

исполь-



9.9.3. Множества сигналов высших размерностей

Для любой скорости передачи информации и шумового процесса в канале, который независимо и одинаково распределен в двух измерениях, передача сигнала в двухмерном пространстве может дать такую же вероятность ошибки при меньшей средней (или пиковой) мощности, как и передача сигналов в одномерном импульсно-амплитудном (pulse-amplitude - РАМ) пространстве. Это выполняется посредством выбора точек сигналов на двухмерной решетке в пределах кольцевой, а не квадратной границы. Аналогичным образом, переходя к измерению более высокой размерности N и выбирая точки на п-мерной решетке в пределах не Л-мерного куба, а Л-мерной сферы, можно еще больше сэкономить энергию [27-30]. Задачей подобного формирования множества является снижение требуемой средней энергии точек сигнала, расположенных внутри Л-мерной сферы, по сравнению с энергией точек, расположенных внутри /V-мерного куба. Такое снижение требуемой энергии при данной вероятности ошибки называется эффективностью исправления (shaping gain) [16]. В табл. 9.6 показано, как можно сэкономить энергию в /V измерениях. Если устремить Л к бесконечности, эффективность будет стремиться к 1,53 дБ; как правило, эффективность порядка 1 дБ получить нетрудно [16, 21].

Таблица 9.6. Экономия энергии при замене iV-мерного куба Л-мерной сферой (эффективность исправления)

Размерность (N) Эффективность (дБ)

0,20

0,45

0,73

0,98

1,01

1,17

1,26

1,31

Источник: G. D. Forney, Jr., et. al. Efficient Modulation for Bandlimited Channels, IEEE J. Sel. Areas Commun., vol. SAC2, n. 5, September, 1984, pp. 632-647.

Канал, no сути, является двухмерным, поскольку символы, представленные на двухмерной плоскости в виде точек, передаются квадратурным образом. Многомерная передача сигналов обычно означает передачу с использованием двух или большего числа таких плоскостей. Для передачи п бит/символ при Л-мерной (Л четное и большее 2) передаче входные биты группируются в блоки размером nN/2. Затем требуется выполнить отображение, при котором значения информационных битов присваиваются 2 * Л-мерным векторам, имеющим минимальную энергию среди всех векторов пространства. Соответствующее обратное отображение производится приемником.

Рассмотрим пример отображения сигналов из двухмерного пространства в четырехмерное. Сначала имеется двухмерное Л/-арное множество сигналов, например, M-QAM с Л/ = 16. Здесь переданный символ, рассматриваемый как точка на плоскости, представляется п = 4 бит (две квадратурные амплитуды, по два бита на
