а l/ - одна из возможных переданных последовательностей сигналов) и выбирающий максимальную. Этот критерий принятия рещений, известный как критерий максимального правдоподобия, описан в разделе 7.3.1. Нахождение последовательности U* которая максимизирует 7(ZIJ ), эквивалентно нахождению последовательности U* \ которая наиболее похожа на Z. Поскольку декодер, работающий по принщ1пу максимального правдоподобия, выберет такой путь по рещетке, которому будет соответствовать последовательность и* , находящаяся на минимальном расстоянии от полученной последовательности Z, задача определения максимального правдоподобия будет идентична задаче нахождения самого короткого расстояния по решетчатой диаграмме.

Поскольку сверточный код - это фупповой (или линейный) код, набор расстояний, которые нужно проверить, не зависит от того, какая последовательность выбрана в качестве проверочной. Вследствие этого, не теряя общности, в качестве проверочной можно выбрать последовательность, целиком состоящую из нулей, показанную на рис. 9.25 пунктирной линией. В предположении, что бьша передана нулевая последовательность, ошибочное собьггие определяется как отклонение от нулеюго пути с последующим возвратом на этот путь. Ошибочные события начинаются и заканчиваются состоянием а и не юз-вращаются в это состояние нигде в промежуточной области. На рис. 9.25 показано ошибочное сообщение в решетчатом коде, т.е. на рисунке изображена переданная нулевая последовательность, помеченная как U=..., U Ui, U ..., и альтернативная последовательность, помеченная как V = ..., Vi, V2, V3,... . Видно, что альтернативная последовательность сначала отклоняется, а затем снова сливается с переданной последовательностью. Если предположить, что осуществляется мягкое декодирование, сообщение принимается ошибочно тогда, когда полученные символы ближе (евклидово расстояние) к некоторой юз-можной последовательности V, чем к реальной переданной последовательности U. Из этого следует, что коды ддя сигналов многоуровневой/фазовой модуляции должны строиться таким образом, чтобы достигать максимального евклидова просвета; чем больше просвет, тем меньше вероятность ошибки. Следовательно, присвоение сигналов переходам решетки в кодере таким образом, чтобы максимизировать евклидов просвет (см. раздел 9.10.2), - это ключ к оптимизации решетчатых кодов.

9.10.3.2. Эффективность кодирования

Рассмотрим мягкую схему принятия решений, декодирование по принципу максимального правдоподобия, единичную среднюю мощность сигнала и гауссово распределение шума с дисперсией на размерность. В этом случае нижний предел вероятности ошибочного события можно выразить через просветит[32].

/ л \

(9.55)

где б(-) - гауссов интеграл ошибок, определенный в формуле (3.43). Использование термина ошибочное событие (error event) вместо битовая ошибка (bit-error) объясняется тем, что ошибка может распространяться на более чем один бит. При большом значении отношения сигнал/шум (signal-to-noise ratio - SNR) предел в уравнении (9.55) асимптотически точен. Асимптотическая эффективность кодирования G в децибелах относительно некоторой некодированной эталонной системы с аналогич-j ными средней мощностью сигнала и дисперсией шума выражается как отношение расстояний или квадратов расстояний и записывается в следующем виде: ,



а = 00

Ь= 10

с = 01


d=11

Условные обозначения

Переданная последовательность U

Альтернативная последовательность V

Ошибка происходит, если принятый символ ближе к V, чем к и

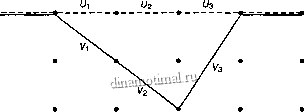

Рис. 9.25. Пример ошибочного события

GUE) = 20xlg

или G(flB) = 10xlg

(9.56)

где dfVidyr- евклидов просвет кодированной системы и некодированной эталонной системы. Отметим, что для больших значений SNR и данной вероятности появления ошибки формула (9.56) дает те же результаты, что и выражение для эффективности кодирования (6.19), повторно приведенное ниже.

С(дБ) =

(ДБ)-

(дБ)

(9.57)

Здесь {EJNo)u и (Ei/No)c являются требуемыми EJNo (в децибелах) для некодированной и кодированной систем. Следует помнить, что эффективность кодирования, выраженная в виде (9.56), дает ту же информацию (при больших значениях SNR), что и более привычное выражение для повышения достоверности передачи (9.57). По сути, формула (9.56) резюмирует основную задачу кода ТСМ. Эта задача - добиться просвета, превышаюшего минимальное расстояние между некодированными модулирующими сигналами (при той же скорости передачи информации, ширине полосы частот и мошности).

9.10.3.3. Эффективность кодирования для схемы 8-PSK при использовании решетки с четырьмя состояниями

Вычислим теперь эффективность кодирования для решетки с четырьмя состояниями в схеме 8-PSK, разработанной согласно правилам кодирования из раздела 9.10.2.2. Решетка на рис. 9.24 теперь будет исследоваться в контексте процедуры Декодирования. Сначала в качестве настроечной выбирается нулевая последовательность. Иными словами, предполагается, что передатчик отправил последовательность, содержащую только копии сигнала номер 0. Чтобы продемонстрировать преимущества такой системы ТСМ (используя алгоритм декодирования Витерби), нужно пока-



зать, что самый простой способ совершения ошибки в кодированной системе сложнее самого простого способа совершения ошибки в некодированной системе. Необходимо изучить всевозможные отклонения от верного пути с последующим слиянием с верным путем (нулевой последовательностью) и найти тот, который имеет минимальное евклидово расстояние до правильного пути. Рассмотрим сначала возможный путь ошибочного события (рис. 9.24), который затемнен и помечен номерами сигнала 2, 1,2. Квадрат расстояния до нулевого пути вычисляется как сумма квадратов отдельных расстояний между сигналами 2 и 0; 1 и 0; и 2 и 0. Отдельные расстояния берутся из диаграммы разбиения на рис. 9.22, в результате чего получаем следующее:

d = dj+do+dl=2 + 0,585 + 2 = 4,585 или (9.58)

d = V4,585 = 2,2.

В уравнении (9.58) евклидово расстояние d получается точно так же, как и результирующий вектор в евклидовом пространстве, т.е. как квадратный корень из суммы квадратов отдельных компонентов (расстояний). На рис. 9.24 есть путь с отклонением и повторным слиянием, который имеет евклидово расстояние, меньшее d = 2,2. Это затененное ошибочное событие (помеченное как сигнал 4) происходит, если (при использовании декодирования Витерби) вместо правильного пути, связанного с сигналом О, выживает параллельный. Может возникнуть вопрос: если декодер выбирает параллельный путь (т.е. последующее состояние одинаково в обоих случаях), будет ли это в действительности серьезной ошибкой. Если параллельный путь - это неправильно выбранный путь (это все-таки путь с отклонением и повторным слиянием, даже если он занимает только один промежуток времени), то позже, когда будут введены схемы кодеров и биты, выживший сигнал 4 даст в результате неверное значение бита. Расстояние от пути сигнала 4 до пути сигнала О равно, как видно из рис. 9.22, d = 2. Это расстояние меньше, чем расстояние для любого другого ошибочного события (можете проверить!); поэтому евклидов просвет для этой кодированной системы равен df= 2. Минимальное евклидово расстояние для набора нскодированных эталонных сигналов на рис. 9.23 равно = л/2 . Теперь для вычисления асимптотической эффективности кодирования следует юспользоваться уравнением (9.56), что даст следующее:

С(дБ) = 101в

= 101g

= 3(дБ). (9.59)

9.10.4. Другие решетчатые коды 9.10.4.1. Параллельные пути

Если число состояний меньше размера набора кодированных сигналов М\ решетчатая диафамма фебует параллельных путей. Следовательно, решетка с четырьмя состояниями для модуляции 8-PSK фебует наличия параллельных путей. Чтобы лучше понять причины этого, обратимся еще раз к первому правилу Унгербоека: если за один интервал модуляции кодируется к бит, решетка должна разрешать для каждого состояния 2* возможных перехода в последующее состояние. Для рассмафиваемого случая 8-PSK каждый сигнал представляет А: + 1 = 3 кодовых бит или к = 2 бит данных. Поэтомз
