из первого правила следует наличие 2* = 2 = 4 переходов в каждое последующее состояние. На первый взгляд решетка с четырьмя состояниями без параллельных путей может удовлетворить такому условию, если реализовать полностью замкнутую решетку (каждое состояние связано со всеми последующими состояниями). Однако попробуйте нарисовать полностью замкнутую решетку с четырьмя состояниями без параллельных путей, удовлетворяя при этом правилам 4 и 5 для системы 8-PSK. Это невозможно! Нарушение правил приведет к результатам, близким к оптимальным. В следующем разделе показана решетка с восемью состояниями для схемы 8-PSK (количество состояний уже не меньше М), где могут быть соблюдены все правила разбиения без требования наличия параллельных путей.

9.10.4.2. Решетка с восемью состояниями

После экспериментирования с использованием различных структур решетки и присвоением канальных сигналов, в качестве оптимального для восьми состояний был выбран код 8-PSK, показанный на рис. 9.26 [31]. Путь ошибочного события с минимальным расстоянием до нулевого пути помечен номерами сигналов 6, 7, 6. Поскольку здесь отсутствуют параллельные пути, офаничивающие евклидов просвет,

квадрат этого просвета равен = df +dQ + df = 4,585, где расстояния do и di получены

из рис. 9.22. Асимптотическая эффективность кодирования системы ТСМ с восемью состояниями относительно эталонной системы 4-PSK равна следующему:

С(дБ) = 10х1в

(dl +d +df )кодироваипая 8-PSK (эт ) некодированная 4-PSK

= 10 X Ig

4,585!

= 3,6 (дБ). (9.60)

Подобным образом можно показать, что решетчатая структура с шестнадцатью состояниями для кодированного множества 8-PSK дает эффективность кодирования 4,1 дБ, по сравнению с некодированной схемой 4-PSK [31]. Если состояний меньше восьми, дополнительная эффективность кодирования может быть получена путем введения асимметрии в множество модулирующих сигналов [33].


Рис. 9.26. Решетчатая диаграмма с восьмью состояниями для кода 8-PSK

9.10.4.3. Решетчатое кодирование для схемы QAM

Метод разбиения набора сигналов можно применять и к другим типам модуляции. Рассмотрим использование кодированной схемы 16-QAM с тремя информационными



битами на интервал модуляции, где в качестве эталонной системы выбрана некодированная 8-PSK. Для нормированного пространства 16-QAM выберем среднее значение квадрата амплитуды набора сигналов, равное единице, что дает do = 2/л/10 . На рис. 9.27 показано разбиение сигналов 16-QAM на подмножества с возрастающими расстояниями между элементами (о lt; d\ lt; di lt; d,). Кодовая система 16-QAM с восемью состояниями, полученная путем разбиения набора согласно описанной ранее процедуре, показана на рис. 9.28 [31]. Путь ошибочной комбинации с минимальным расстоянием обозначен как D, Ds, D2. Хотя при использовании схемы ТСМ имеется эффективность кодирования, при декодировании расщиренного пространства сигнала существует потенциальная неопределенность фазы, которая может серьезно ухудшить достоверность передачи. Вей (Wei) [34] применил концепцию дифференциального кодирования к методам ТСМ; полученные при этом коды не зависят от поворотов элементарных сигналов на углы 90 deg;, 180 deg; и 270 deg;.

До = 16-аАМ t

-do = 2/ViO = 0,632

О О

о о

о о о о

- Множество B-i

о о

di=V2do

о о о о

Со / \ Сг

О О О О о

Do М D4 О2 М Об

о о

о о о

о о о о

о о о

о о о о

о о о о о о

о о о о

ООО raquo;

о о о о о о о

с, / \ Сз

о о о о

о о о о laquo;о

о о о о

о о о о laquo;о

d2 = gt;2d,

о о о о

о о о

о о о о

о о о о о о

ООО raquo;

о о о о

о о

о о

о о о о о о о о о о

da = /2 dz

Рис. 9.27. Разбиение Унгербоека сигналов 16-QAM

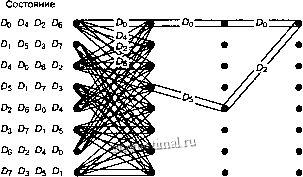

Рис. 9.28. Решетчатая диаграмма с восемью состояниями для передачи сигнала 16-QAM

Вкратце можно сказать, что решетчатое кодирование в каналах с ограниченной! полосой включает больший алфавит сигналов (т.е. М-арные схемы РАМ, PSK илй QAM) для компенсации избыточности, которая вводится при кодировании; таким об-т



разом, ширина полосы частот канала не возрастает. Даже если увеличение размера набора сигналов уменьшает минимальное расстояние между сигналами, евклидов просвет между разрешенными кодовыми последовательностями превышает величину, необходимую для компенсации этого уменьшения. В результате полная эффективность кодирования равна от 3 до 6 дБ без какого-либо расширения полосы частот [6, 31]. В сле-дуюшем разделе эти идеи будут дополнительно проиллюстрированы на примере.

9.10.5. Пример решетчатого кодирования

В предыдущем разделе обсуждалось отображение сигналов в переходы решетки безотносительно к конечному отображению канальных символов (кодовых битов или кодовых слов) в переходы решетки. В этом разделе пример решетчатого кодирования начнется с рассмотрения точного определения структуры кодера. Структура кодера автоматически определяет решетчатую диафамму и присвоение кодовых слов переходам решетки. Следовательно, в этом примере, если сигналы присвоены переходам решетки (а значит, подразумевающимся кодовым словам), уже нет возможности произвольно присваивать кодовые слова сигналам, как это делалось ранее при отсутствии схемы кодера.

Рассмотрим кодер, использующий сверточный код со степенью кодирования 2/3 для передачи двух бит информации за один интервал модуляции. Пример подобного кодера показан на рис. 9.29. Степень кодирования 2/3 достигается путем передачи без изменения одного бита из каждой пары битов исходной последовательности и кодирования второго бита двумя кодовыми битами (выполняется кодером со степенью кодирования 1/2 и длиной кодового Офаничения К=Ъ). Как показано на рисунке, биты из входной последовательности попадают в сдвиговый регистр только через один (/Иг, /и ...). Может возникнуть вопрос: насколько может быть хорошей такая система, если преимущества, определяемые избыточностью, получают только 50% бит. Напомним пример с волшебником, который определял, что некоторые биты довольно уязвимы и поэтому они присваивались модулирующим сигналам с наилучшими пространственными характеристиками, в то время как другие считались устойчивыми и присваивались сигналам с худшими пространственными характеристиками. Модуляция и кодирование происходят одновременно; якобы некодированные не будут забыты, они выиграют от присвоения наилучших сигналов. Следует подчеркнуть, что кодирование и декодирование в схеме ТСМ происходит преимущественно на сигнальном уровне (в нашем первом описании ТСМ о каком-либо кодере не упоминалось), тогда как в традиционном коде с исправлением ошибок кодирование и декодирование происходит только на битовом уровне.

Решетчатая диаграмма на рис. 9.30 описывает схему кодера с рис. 9.29. Как и в главе 7, названия состояний соответствуют содержимому крайних правых К- 1=2 разрядов регистра сдвига. Параллельные переходы на решетке (рис. 9.30) обусловлены некодированными битами; некодированный бит представляется крайним левым битом каждого перехода решетки. В каждом состоянии начинается четыре перехода. Для каждого состояния имеется два верхних перехода - от пары входных информационных битов (/И/И2 равны 00 и 10); два нижних перехода проистекают от пары 01 и 11. На рис. 9.30 показана решетчатая структура, подобная показанной на рис. 9.24, за исключением того, что каждый переход на рис. 9.30 обозначен назначенным ему кодовым словом. Стоит повторить, что схема кодера определяет, какие кодовые слова появляются на переходах решетки; разработчик системы только присваивает сигналы переходам. Следовательно, когда уже имеется схема (поведение которой описывается
