9.17. Рассмотрим телефонный модем, работающий со скоростью 28,8 Кбит/с и использующий решетчатое кодирование QAM.

а) Рассчитайте эффективность использования полосы частот, считая, что полоса пропускания канала равна 3429 Гц.

б) Предполагая, что Ej/No = 10 дБ и в канале присутствует шум AWGN, рассчитайте теоретическую доступную пропускную способность в полосе частот 3429 Гц.

в) Какое значение EJNt, необходимо для получения в полосе 3429 Гц скорости передачи 28,8 Кбит/с?

9.18. На рис. 9.17 показано несколько множеств 16-ричных символов.

а) Для кольцевого множества (5, 11) рассчитайте минимальные радиальные расстояния Г\ и Г2, если минимальное расстояние между символами должно быть 1.

б) Рассчитайте среднюю мощность сигнала для кольцевого множества (5, 11) и сравните ее со средней мощностью квадратного множества 4x4 (Л/= 16) (при том же минимальном расстоянии между символами).

в) Почему квадратный набор может оказаться более практичным?

9.19. Рассмотрим систему решетчатого кодирования со степенью 2/3 из раздела 9.10.5, которая используется в двоичном симметричном канале (binary symmetric channel - BSC) Исходное состояние кодера предполагается равным 00. На выходе BSC принимается последовательность Z = (l 1 1001 10101 1 остальные все 0).

а) Найдите максимально правдоподобный путь по решетчатой диаграмме и определите первые 6 декодированных информационных битов. Если появляется петля между двумя сливающимися путями, выбирайте верхнюю ветвь, входящую в определенное состояние.

б) Определите, были ли изменены в канале какие-либо биты Z, и если это так, определите, какие именно.

в) Объясните, как вы решите задачу, если вместо канала BSC дан гауссов канал.

9.20. Найдите асимптотическую эффективность кодирования для схемы решетчатого кодирования (trellis-coded modulation - ТСМ) с 4 состояниями. Степень кодирования 2/3 получается с помощью кодера, конфигурация которого показана на рис. 9.29, где 50% информационных бит поданы на вход сверточного кодера со степенью кодирования 1/2, а оставшиеся 50% - непосредственно на выход. Кодовая модуляция - 8-РАМ, как показано на верхней части рис. 9 31. Эталонным служит набор сигналов 4-РАМ с амплитудами -16, -1, +1, +16. Не кажется ли вам, что полученный ответ не согласуется с теоремой Шеннона, которая предсказывает предел эффективности кодирования порядка 11-12 дБ? Будет ли кто-либо использовать эталонный набор, который был предложен здесь? Можно заметить, что эффективность кодирования для комбинированной схемы модуляции/кодирования слегка отличается от той, которая имеется в случае одного лишь кодирования Объясните ваши результаты в этом контексте.

9.21. Найдите асимптотическую эффективность кодирования для схемы решетчатого кодирования с 8 состояниями. Кодовая модуляция - 8-PSK, а некодированный эталон - 4-PSK. Решетчатая структура между моментами и /t+i строится следующим образом: все состояния (от верхнего до нижнего) произвольно обозначаются от 1 до 8. Затем состояния 1, 3, 5 и 7 в момент соединяются с состояниями 1-4 в момент ft+i. Аналогично состояния 2, 4, 6 и 8 в момент h соединяются с состояниями 5-8 в момент fj+i. Нарисуйте три секции (три интервала времени) решетчатой структуры. Сопоставьте ветви и сигналы и 1ай-дите кратчайший ошибочный путь.

Вопросы

9.1. Почему связь ширины полосы с эффективностью ее использования одинакова для ортогональных двоичной и четверичной частотных манипуляций (см. раздел 9.5.1)?

9.2. В схеме модуляции MPSK, эффективность использования полосы частот растет при увеличении размерности, а в схеме MFSK, наоборот, снижается. Объясните, почему так происходит (см. разделы 9.7.2 и 9.7.3).



9.3. Опишите преобразования скрытой энергии и скоростей при преобразовании информационных битов в канальные биты, затем - в символы и элементарные сигналы (см. раздел 9.7.7).

9.4. Резкое увеличение боковых максимумов в спектре MSK на рис. 9.15 показывает, почему схема MSK считается более спектрально эффективной, чем QPSK. Как в таком случае можно объяснить тот факт, что спектр QPSK имеет более узкий основной максимум, чем спектр MSK (см. раздел 9.8.2)?

9.5. В главе 4 было сказано, что двоичная фазовая манипуляция (binary phase shift keying - BPSK) и квадратичная фазовая манипуляция (quaternary phase shift keying - QPSK) имеют одинаковые соотношения для вероятности возникновения битовой ошибки (см. раздел 4.8.4). Можно ли утверждать то же самое для М-арной амплитудно-импульсной модуляции (М-агу pulse amplitude modulation - М-РАМ) и М-арной квадратурной амплитудной модуляции (M-QAM), т.е. будут ли эти схемы иметь одинаковую вероятность возникновения битовой ошибки (см. раздел 9.8.3.1)?

9.6. Хотя схемы решетчатого кодирования (trellis-coded modulation - ТСМ) не требуют дополнительной полосы пропускания или мощности, в них все равно присутствует некоторый компромисс. За счет чего достигается эффективное кодирование в ТСМ (см. раздел 9.10)?

9.7. В чем смысл состояния в системе с конечным числом состояний (см. раздел 9.10)?

9.8. Какой избыточности сигнала при применении схемы ТСМ достаточно для получения выгод кодирования (снижение вероятности появления ошибки или повышение пропускной способности) (см. раздел 9.10.1.1)

9.9. Для схем ТСМ дайте определение понятию асимптотическая эффективность кодирования, и из этого определения объясните, к чему нужно стремиться при построении кода ТСМ (см. раздел 9.10.3.2).

9.10. Когда на решетчатой диаграмме ТСМ нужны параллельные пути для удовлетворения правил разбиения Унгербоека? Чем грозит нарушение этих правил (см. раздел 9.10.4.1)?



ГЛАВА 10

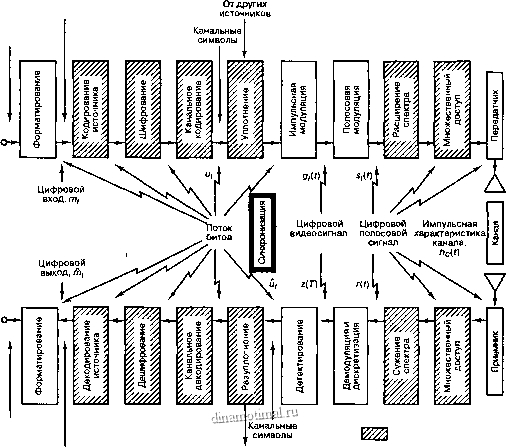

Синхронизация

Морис Эй. Кинг мл. (Maurice А. King, Jr.) The Aerospace Corporation Эль Сегундо, Калифорния

Символы сообщений

Источник информации


Получатель информации

Символы сообщений

Другим адресатам

Необязательный элемент I I Необходимый элемент
