рованные передачи на наземную станцию, которая использует цезиевые часы. Какую частоту центрирования и ширину полосы поиска частоты следует использовать наземной станции? Пусть расстояние до зонда точно известно на начало месяца, а неопределенность в определении времени и частоты зонда равна нулю [Д/(0) = 0, Асо(0) = 0]. Определите неопределенность во времени поступления сигаала от зонда.

10.13. Канал связи раз в сутки в течение небольшого периода времени работает на частоте 10 ГГц. Приемник использует контур ФАПЧ второго порядка с погрешностью частоты получения синхронизации +1 КГц. Пусть контур самосинхронизируется, и приемник и передатчик используют однотипные эталоны частоты. Определите тип данного эталона частоты.

10.14. В некоторый момент времени (f = 0) выходной сигнал генератора тактовых импульсов имеет ошибку -4 х 10 относительно эталонного генератора. В этот момент времени генератор дает сигаал на точной частоте но далее он начинает спешить со скоростью 2 на 10 deg; в день.

а) Через сколько дней выходной сигнал генератора тактовых импульсов будет иметь нулевую ошибку?

б) Если генератору позволить работать 30 дней после получения нулевой ошибки, какой станет ошибка за это время?

10.15. При обычных предположениях (шум AWGN с нулевым средним, сигаалы равных энер-гай) подтвердите справедливость утверждения, что правая часть уравнения (10.67) имеет вид функции правдоподобия для оценки фазы несущей и синхронизации символов.

10.16. Рассмотрим передачу сигаалов с модуляцией MSK с полным откликом, где синхрони-, зационная настроечная последовательность - это последовательность чередующихся

единиц и нулей (т.е. = 1 - для четных и -1 - для нечетных).

а) Покажите, что в данном случае существует всего два различных фазовых состояния {Ф}.

б) Выведите для данного случая импульсную характеристику фильтра / laquo; (Г)(определенную в (10.64)).

в) Используя результаты п. 6, получите уравнения (10.68) и (10.69).

10.17. Дайте разумное объяснение причин успеха (или неуспеха) итеративной процедуры, предложенной для решения уравнений (10.70) и (10.71).

Вопросы для самопроверки

10.1. Каково определение синхронизации в контексте систем цифровой связи и почему она важна (см. раздел 10.1.1)?

10.2. Почему системы синхронизации, хорошо работающей в домашнем радиоприемнике, может быть недостаточно на высокоэффективном самолете? Какой модификаши обычно требует подобная система (см. раздел 10.1.2)?

10.3. Линеаризованное уравнение контура зависит от приближения. Какое это приближение, почему оно подходит для синхронизированных или почти синхронизированных контуров и почему его нельзя использовать для анализа получения синхронизации (см. раздел 10.2.1)?

10.4. Контуры фазовой автоподстройки частоты второго порядка имеют определенные преимущества с точки зрения производительности и являются основой анализа сопровождения фазы. Назовите два таких преимущества (см. раздел 10.2.1.1).

10.5. Почему схемы с модуляцией без разрыва фазы приобретают повышенное значение в современных системах связи и какие проблемы синхронизации возникают при их использовании (см. раздел 10.2.3.1)?

10.6. Назовите преимущества и недостатки синхронизации с использованием данных и без использования данных (см. раздел 10.2.3.2).

10.7. Опишите ситуацию, когда передатчик стоит синхронизировать для удовлетворения требований приемника (см. раздел 10.3).

Гпяпя in Пмнуппнизаиия

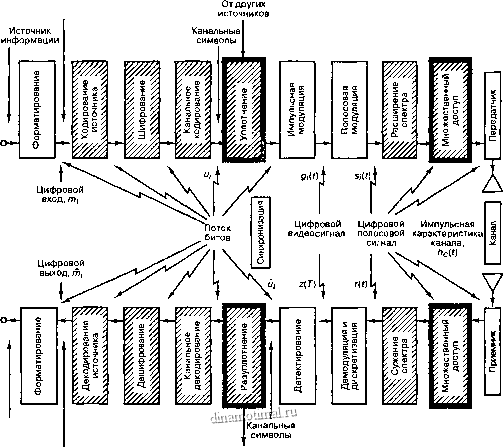

ГЛАВА 11

Уплотнение и множественный доступ

Символы сообщений


Получатель информации

Символы сообщений

Другим адресатам

У /Л Необязательный элемент I I Необходимый элемент



Ресурс связи (communications resource - CR) представляет время и ширину полосы, доступные для передачи сигнала в определенной системе. Графически ресурс связи можно изобразить на двухмерном фафике, где ось абсцисс представляет время, а ось ординат - частоту. Для создания эффективной системы связи необходимо спланировать распределение ресурса между пользователями системы, чтобы время/частота использовались максимально эффективно. Результатом такого планирования должен быть равноправный доступ пользователей к ресурсу.

С проблемой совместного использования ресурса связи связаны термины уплотнение и множественный доступ . Разница между этими понятиями минимальна. При использовании термина уплотнение требования пользователя к совместному использованию ресурса связи постоянны либо (в большинстве случаев) изменяются незначительно. Распределение ресурса выполняется априорно, а совместное использование ресурса обьино привязывается к локальному усфойству (к примеру, монтажной плате). Применение множественного доступа, как правило, требует удаленного совместного использования ресурса, как, например, в случае спутниковой связи. При динамической схеме множественного доступа контроллер системы должен учитывать потребности каждого пользователя ресурса связи. Время, необходимое для передачи соответствуюшей управляющей информации, устанавливает верхний предел эффективного использования ресурса связи.

11.1. Распределение ресурса связи

Существует фи основных способа увеличения пропускной способности (общей скорости передачи данных) ресурса связи. Первый состоит в увеличении эффективной изотропно-излучаемой мощности (effective isotropic radiated power - EIRP) передатчика или в снижении потерь системы, что в любом случае приведет к увеличению отношения Ei/Nq. Второй способ - это увеличение ширины полосы канала. Третий способ заключается в повышении эффективности распределения ресурса связи. Одна из возможных реализаций этого способа - множественный доступ. Пример: спутниковый фанспондер, который должен эффективно распределить офаниченный ресурс связи между большим количеством пользователей, обменивающихся цифровой информацией. При этом пользователи могут фебовать различных скоростей передачи данных и иметь разные рабочие циклы. Основные способы распределения ресурса связи приводятся ниже (рис. 11.1, под заголовком уплотнение/множественный доступ).

1. Частотное разделение (frequency division - FD). Распределяются определенные поддиапазоны используемой полосы частоты.

2. Временное разделение (time division ~ TD). Пользователям вьщеляются периодические временные интервалы. В некоторых системах пользователям предоставляется Офаниченное время для связи. В других случаях время доступа пользователей к ресурсу определяется динамически.

3. Кодовое разделение (code division - CD). ВьщеляютсЯ определенные элементы набора ортогонально (либо почти ортогонально) распределенных спекфальных кодов, каждый из которых использует весь диапазон частот.

4. Пространственное разделение (space division - SD), или многолучевое многократное использование частоты. С помощью точечных лучевых антенн радиосигналы разделяются и направляются в разные стороны. Данный метод допускает многократное использование одного частотного диапазона.

5. Поляризационное разделение (polarization division - PD), или двойное поляризационное многократное использование частоты. Для разделения сигналов применяется ортогональная поляризация, что позволяет использовать один частотный диапазон.
