ляющие частоты, что и входной сигнал. Различие может быть лишь в амплитуде и/или фазе.

Полоса частот 3

Защитная полоса

Полоса частот 2

Защитная полоса

Полоса частот 1

Время

Рис. 11.3. Уплотнение с частотным разделением

Входной немодулированный голосовой спектр 1Х(/)

т

-3400 -300 300 3400 6

(Гц)

(300 - 3400 Гц)

Смеситель

cos 2jc/bt (fo = 20 кГц)

-Выход

IX(f-fo)l

Выходной

двухполосный

спектр

600 / I \ 234

16600 / I \ 23400 19 700 I 20 300 20 ООО

f (Гц)

IX(f-fo)l

6600 / i

16600

19 700 20 ООО

lX(f-fo)l

(ГЦ)

\ 23400 20 300 20 ООО

Рис. 11.4. Смешивание сигналов: а) процесс смешивания; б) выходной спектр смесителя; в) нижняя боковая полоса; г) верхняя боковая полоса

На рис. 11.4, б представлен односторонний спектр \X(f-fo)\ на выходе смесителя. В результате смешивания, описанного в уравнении (П.З), спектр смещается в сторону

Гпапа 11 VnnnxuPHMP 1Л МНПЖР.СТвеННЫЙ ДОСТУП



более высоких частот, по сравнению с немодулированным спектром, и центрирован теперь на частоте 20 кГц. Данный спектр называют двухполосным (double-sideband - DSB), поскольку информация находится в двух различных диапазонах частот. На рис. 11.4, в показана нижняя боковая полоса (lower sideband - LSB), которой принадлежат частоты 16 600-19 700 Гц. Иногда нижнюю боковую полосу называют инвертированной боковой полосой, поскольку частотные составляющие этой полосы расположены в обратном порядке, по сравнению с немодулированным сигналом. Подобным образом фильтрование может использоваться для выделения верхней боковой полосы (upper sideband - USB), которой, как показано на рис. 11.4, г, принадлежат частоты 20 300-23 400 Гц. Данную боковую полосу иногда называют прямой, поскольку частотные составляющие этой полосы расположены в том же порядке, что и в немодули-рованном сигнале. Обе боковые полосы спектра DSB содержат одну и ту же информацию. Таким образом, для восстановления исходных данных немодулированного сигнала необходима лишь одна боковая полоса - верхняя или нижняя.

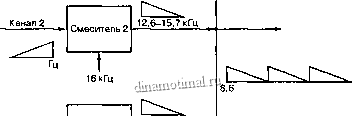

На рис. 11.5 приведен простейший пример технологии FDM. В данном случае реализована схема с тремя каналами передачи речи. В канале 1 голосовой сигнал из диапазона 300-3 400 Гц модулируется сигналом с частотой 20 кГц. В каналах 2 и 3 аналогичный голосовой сигнал модулируется сигналами с частотами 16 и 12 кГц. В приведенном примере сохраняются лишь нижние боковые полосы. Результатом смешивания и фильтрации (для удаления верхних боковых полос) являются сдвинутые по частоте сигналы, показанные на рис. 11.5. Суммарный выходной сигнал есть суммой трех сигналов и принадлежит диапазону 8,6-19,7 кГц.

Канал 1

300-3400 Гц

Смеситель 1

16,6-19,7 кГц

20 кГц

Выход


300-3400

Канал 3

300-3400 Гц

*- Смеситель 3

12 кГц

8,6-11,7 кГц

Общая шина

19,7 кГц

Рис. 11.5. Простейший пример FDM. Три сдвинутых по частоте канала передачи речи

На рис. 11.6 представлены два наиболее низких уровня иерархии уплотнения телефонных каналов с использованием FDM. Первый уровень состоит из группы 12 каналов, модулируемых поднесущими с частотами из диапазона 60-108 кГц. Второй уровень, состоящий из пяти фупп (60 каналов), называют супергруппой. Супергруппа мо-

111 ParnnononfiUMO non\/nra maQM



дулируется поднесущими с частотами из диапазона 312-552 кГц. Уплотненные каналы теперь рассматриваются как составной сигнал, который может передаваться по кабелю или модулироваться несущей с целью последующей радиопередачи.

612кГц-564*кГц-516кГц-

108 кГц

104 кГц-t

96 кГц-А

88 кГцА,

3,4 кГц

Вход

бОкГцг -$72 кГц

0,3 кГц f

Голосовой канал (0,3-3,4 кГц)

Канал 1

Канал 2

Канал 3

Канал 4

Канал 5

Канал 6

Канал 7

Канал 8

Канал 9

Канал 10

Канал 11

Канал 12

420 кГц -

Несущие каналов

60 кГц

Основная подгруппа (12 каналов) (60-108 кГц)

Группа 5

Группа 4

Группа 3

Группа 2

Группа 1

552 кГц 504 кГц 456 кГц 408 кГц 360 кГц 312 кГц

Поднесущие групп

Основная сверхгруппа (60 каналов) (312-552 кГц)

Рис. 11 6. Схема модулирования типичной системы уплотнения с частотным разделением

11.1.1.2. Множественный доступ с частотным разделением в спутниковых системах

Большинство спутников связи расположено на геостационарной или геосинхронной орбите. Это означает, что спутник находится на круговой орбите, лежащей в плоскости земного экватора. При этом спутник находится на такой высоте над уровнем моря (приблизительно 35 830 км), на которой период его обращения вокруг Земли равен периоду вращения самой Земли. Поскольку при наблюдении с Земли такие объекты кажутся неподвижными, три спутника, расположенных через 120 deg; друг от друга, позволяют охватить территорию всего земного шара (за исключением, полярных областей). Большинство спутниковых систем связи используют нерегенеративные ретрансляторы или транспондеры. Нерегенеративный означает, что сигналы земля-спутник усиливаются, сдвигаются по частоте и ретранслируются на Землю без обработки сигнала, демодуляции или повторной модуляции. Наиболее широко используемым диапазоном в коммерческих системах спутниковой связи является так называемая полоса С (C-band). В данном диапазоне для передачи сигнала земля-спутник применяется несущая частота 6 ГГц и частота 4 ГГц передачи сигнала спутник-земля . Согласно международным соглашениям, для систем передачи в полосе С разрешено использовать любой спутник, работающий в спектральном диапазоне шириной в 500 МГц. В большинстве случаев такой спутник имеет 12 транспондеров с шириной полосы 36 МГц каждый. Наиболее
