зовании схемы FDMA пользователь данной части спектра может испытывать постоянные затруднения со связью. При схеме FH-CDMA пользователь будет испытывать аналогичные проблемы только при изменении частоты в соответствующую часть спектра. Таким образом, возможные проблемы со связью равномерно распределяются между всеми пользователями.

Поток

импульсных данных,-x(t)


Модулятор , =з[ д ,

Tacos соо (t)f

Устройство скачкообразной перестройки частоты

Генератор

псевдошумового кода

Синхронизатор Рис. 11.15. Процесс модуляции схемы FH-CDMA

3. Сопротивляемость подавлению. В течение времени между изменениями частоты полоса сигнала идентична полосе обычной схемы MFSK, т.е. обычно равна минимальной ширине полосы, достаточной для передачи символа MFSK. В то же время в течение нескольких временных интервалов система совершает скачки в диапазоне частот, ширина которого намного превышает ширину полосы данных. Такое использование полосы называется расширением спектра. Расширение спектра и вьггекающая из него сопротивляемость подавлению подробно описаны в главе 12.

4. Гибкость. Наиболее важным преимуществом CDMA, по сравнению с TDMA, является отсутствие необходимости синхронизации одновременно передающих устройств. Разные передачи не влияют на ортогональность процессов передачи с различными кодами. Данное утверждение станет понятнее при подробном описании в главе 12 автокорреляционных и взаимно корреляционных свойств кодов.

11.1.6. Множественный доступ с поляризационным и пространственным разделением

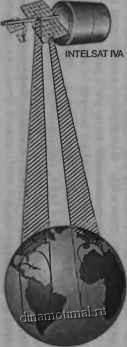

На рис. 11.16, а показано, как спутник INTELSAT IVA использует метод множественного доступа с пространственным разделением (space-division multiple access - SDMA), также называемый многолучевым многократным использованием частоты. INTELSAT IVA применяет двулучевую принимающую антенну, которая передает сигнал на два приемника. Это позволяет осуществлять одновременный доступ к спутнику из двух разных точек на Земле. Полосы частот, выделенные двум таким пользователям, одинаковы, поскольку сигналы этих пользователей разнесены в пространстве. В таких случаях полосу называют многократно используемой.

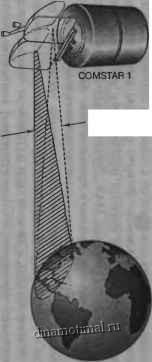

На рис. 11.16, б показано применение спутником COMSTAR 1 множественного доступа с поляризационным разделением (polarization-division multiple access - PDMA), который также называют двухполяризационным многократным использованием частоты.

Гпяря 11 VnnriTHPHMft и клножсотвенный nocTvn



Многолучевое многократное использование частоты

Поляризационное многократное использование частоты


Вертикальная поляризация

Горизонтальная поляризация


Поляризационное и пространственное многократное использование частоты


а) б) в)

Рис. 11.16. SDMA и PDMA: а) INTELSATIVA; б) COMSTAR 1; в) INTELSAT V(атлантическое покрытие)



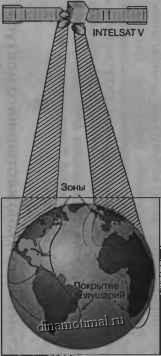

в данном случае используются раздельные антенны с разными поляризациями, каждая из которых соотнесена со своим приемником. Это позволяет получить одновременный доступ к спутнику пользователям, находящимся на небольшом расстоянии друг от друга. Каждая из передающих антенн на Земле должна быть поляризована в соответствии с антенной спутника. (Обычно наземная станция оснащается антенной с двойной поляризацией). Полосы частот, используемые двумя антеннами, могут быть идентичными, поскольку они поляризованы ортогонально друг другу. Как и при SDMA, полосу частот PDMA называют многократно используемой. На рис. 11.16, в показано одновременное использование спутником INTELSAT V схем SDMA и PDMA. В данном случае покрытие спутника делится на два полушария: восточное и западное. В каждом используется пара зональных лучей. Зональные лучи внутри каждого луча полушария взаимно ортогональны. Следовательно, в данном случае имеем четырехкратное использование спектра.

11.2. Системы связи множественного доступа и архитектура

Информация об использовании времени, частоты и кодовых функций, необходимая пользователям для сообщения между собой с помощью спутника, содержится в протоколе или алгоритме множественного доступа (mnltiple access algorithm - МАА). Система множественного доступа является объединением аппаратного и программного обеспечения, поддерживающим МАА. Основная задача такой системы - своевременное, упорядоченное и эффективное предоставление пользователю услуг связи.

На рис. 11.17 приводится несколько основных архитектур спутниковых систем связи множественного доступа. В условных обозначениях представлены символы, используемые для наземных станций, имеющих или не имеющих контроллер МАА. На рис. 11.17, й показана система, в которой одна из наземных станций определяется как основная (контроллер). На данной станции размещают компьютер, реагирующий на запросы на обслуживание, приходящие от всех остальных пользователей. Отметим, что пользовательский запрос влечет за собой передачу данных от контроллера к спутнику и обратно. Реакция контроллера приводит к другой передаче посредством спутника. Таким образом, каждая услуга требует двух сеансов передачи данных с Земли на спутник и обратно. Рис. 11.17, б соответствует случаю распределения управления МАА между всеми наземными станциями; выделенного контроллера не существует. Все наземные станции используют одинаковый алгоритм и располагают идентичными знаниями о запросах на доступ и распределении доступа. Следовательно, каждая услуга в этом случае требует одного цикла связи станция-спутник-станция. На рис. 11.17, в показан контроллер МАА, находящийся непосредственно на спутнике. Запрос пользователя поступает на спутник, который может немедленно послать ответный сигнал. Таким образом, в данной системе для предоставления услуги связи достаточно одного цикла связи.

11.2.1. Информационный поток в системах множественного доступа

На рис. 11.18 представлена блок-схема потока данных между алгоритмом множественного доступа (mnltiple access algorithm - МАА), или контроллером, и наземной станцией связи; нумерация пунктов в приведенном ниже списке соответствует нумерации на рисунке. Как указывалось в предыдущем разделе, за управление

ЯО Гпапя 1 1 Vnnm-ыоымо м плыпмсогтооыыинл пг gt;г*т\/п
