Также можем записать нормированный полный информационный обмен.

G = (11.20)

Нормированная пропускная способность р выражает пропускную способность как часть (О lt; р lt; 1) емкости канала. Нормированный полный информационный обмен О выражает полный информационный обмен как часть (О lt; G lt; оо) емкости канала. Следует отметить, что G может иметь значения, превышающие 1.

Время передачи пакета может быть выражено в следующем виде:

х = - секунд/пакет. (11.21)

Подставляя уравнение (11.21) в (11.19) и (11.20), можем записать следующее:

р = Х,х (11.22)

G = X,x. (11.23)

Пользователь может успешно передавать данные, если ни один из пользователей не начал передачу в течение предыдущих х секунд или не начнет ее в течение следующих X секунд. В противном случае возникнет конфликт. Поэтому для успешной передачи каждого сообщения требуется 2х секунд.

Статистика получения сообщений независимыми пользователями системы связи часто моделируется пуассоновским процессом. Вероятность поступления К новых сообщений в течение х секунд описывается распределением Пуассона [8]

где X - средняя частота поступления сообщений. Поскольку в системе ALOHA пользователи передают данные независимо друг от друга, приведенное выше выражение может быть использовано для вычисления вероятности события, когда в течение временного интервала 2х будет получено точно К=0 других сообщений. Таким образом, получаем Pj - вероятность успешной (бесконфликтной) передачи пользовательского сообщения. Для вычисления предположим, что информационный обмен описывается распределением Пуассона, после чего подставим в уравнение (11.24) значения X, и 2т.

, (2хХЛ deg;е- = р[к = 0)= ---= е (11.25)

В уравнении (11.16) общая частота поступления сообщений X, определялась как сумма частоты успешного поступления сообщений X и частоты отклонения данных Хг. Тогда, по определению, вероятность успешного получения пакета может быть выражена в следующем виде:

р=. (11-26)

Гпяпя 11 VnnriTHPHMf! и множественный nocTvn



Объединяя уравнения (11.25) и (11.26), получаем следующее:

Х, = Х,е . (11.27)

Подставив в формулу (11.27) выражения (11.22) и (11.23), можно записать

p = Ge deg;. (11.28)

Уравнение (11.28) связывает нормированную пропускную способность р и нормированный полный информационный обмен G при использовании канала системы ALOHA. График данной зависимости отмечен на рис. 11.20 как чистый алгоритм ALOHA . По мере роста G увеличивается и р до тех пор, пока большое количество конфликтных ситуаций не приведет к снижению пропускной способности. Максимум р, равный 1/2е = 0,18, достигается при G = 0,5. Таким образом, в канале с чистым алгоритмом ALOHA может быть использовано лишь 18% ресурса связи. Простота управления в данном алгоритме достигается за счет снижения емкости канала [7, 9].

1,0 г-

0,8 -

q. о X

- 1/е = 0,37


Система ALOHA

с выделением интервалов

0,01 0,1 0,5 1

Нормированный полный информационный обмен, G

Рис. 11.20. Пропускная способность каналов ALOHA (зависимость доли успешных передач от их общего числа)

11.3.2. ALOHA с выделением временных интервалов

Чистый алгоритм ALOHA можно улучшить, если ввести небольшую координацию между станциями. Примером подобного алгоритма является система ALOHA с вьщелением временных интервалов (slotted ALOHA - S-ALOHA). Всем станциям передается последовательность синхронизирующих импульсов. Как и в случае чистой системы ALOHA, размер пакетов является постоянным. Сообщения могут передаваться только в течение временного интервала между синхронизирующими импульсами, а начало передачи пакета обязательно должно совпадать с началом интервала. Внесение таких незначительных дополнений в алгоритм ALOHA позволяет вдвое снизить число конфликтных ситуаций, поскольку теперь конфликтовать могут только сообщения, передаваемые в течение одного времен-



ного интервала. Можно показать [9, 10], что при использовании алгоритма S-ALOHA сокращение конфликтного промежутка с 2т до т дает следующее соотнощение между нормированной пропускной способностью р и нормированным полным информационным обменом G.

p = Ge

(11.29)

График зависимости (11.29) приведен на рис. 11.20, где он отмечен как система ALOHA с выделением временных интервалов . В данном случае максимальное значение р равно 1/е = 0,37, что в два раза больще аналогичного показателя чистого алгоритма ALOHA.

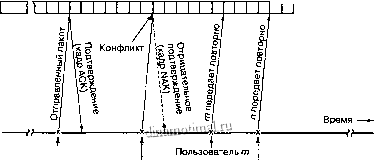

Режим повторной передачи системы S-ALOHA отличается от соответствующего режима чистого алгоритма тем, что при получении пользователем отрицательного подтверждения (NAK) следующая попытка производится после случайной паузы, длительность которой кратна протяженности временного интервала. Работа алгоритма S-ALOHA представлена на рис. 11.21. После успещной передачи пакета данных пользователь к получает со спутника подтверждение о получении. Также показаны пользователи тип, которые одновременно начинают передачу пакетов, что приюдит к конфликту, и спутник передает сигнал NAK обоим пользователям. Для определения времени повторной передачи обе станции используют генератор случайных чисел. Далее на рисунке показано юзможное продолжение: повторная передача пользователями тип после случайно выбранной паузы. Разумеется, существует вероятность повторения конфликтной ситуации сразу же после конфликта. В этом случае после очередной случайной паузы будет предпринята еще одна попытка повторной передачи.

Время спртника-


Пользователь к

Пользователи т,п

Пользовательп

Рис. 11.21. Система произвольного доступа: работа алгоритма ALOHA с выделением временных интервалов

Пример ПЛ. Процесс Пуассона

Пусть передачу и повторную передачу пакетов можно описать как пуассоновский процесс. Определите вероятность возникновения в процессе передачи пакета конфликта с еще одним пользователем (используется алгоритм S-ALOHA). Полная частота передачи пакетов равна X = 10 пакетов в секунду; длительность пакета X = 10 мс.

Решение

Р{К = 1).

= (10 X 0,01)е = 0,1е deg;- = 0,09

К = 1
