Решение

а) Обобщая уравнение (11.19) для информационного потока от нескольких станций, получаем следующее:

МЬХ 10(1350)(2)

Р = -

50000

= 0,54.

б) В данной системе может использоваться только схема R-ALOHA, поскольку два других алгоритма не позволяют использовать 54% ресурса.

11.3.5. Методы опроса

Один из методов упорядочения работы системы произвольного доступа с множественными пользователями состоит ю введении контроллера, выявляющего запросы на предоставление услуг путем периодического опроса всех пользователей. Если количестю пользователей велико (например, тьгсячи терминалов), а процесс обмена данными происходит пульсирующим образом, время, вьщеляемое для опроса всех пользователей, может представлять существенные служебные издержки. Одним из методов быстрого опроса пользователей является поиск по двоичному дереву [4, 14]. На рис. 11.25 представлен пример использования данного метода для реализации состязания между пользователями спутниковой связи за обладание ресурсом. Пусть общее число пользователей равно восьми и каждому из них пристоен двоичный код от ООО до 111, как показано на рис. 11.25. Предположим, что терминалы 001, 100 и ПО соревнуются за один канал связи. При поиске по дюичному дереву фуппа пользователей периодически делится пополам, пока не останется лищь одна ветвь дерева. Терминал, соответствующий этой ветви, и получает праю первым использовать канал. Затем операция повторяется, и доступ получает следующий победитель . Алгоритм поиска состоит из следующих этапов (рис. 11.25).

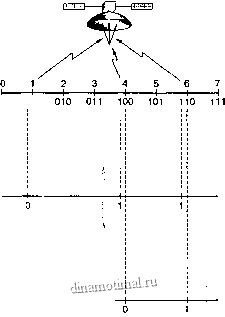

Терминалы 1, 4 и 6 состязаются за передачу

Спутник запрашивает первый бит идентификатора

Спутник выбирает ответ с максимальной мощностью; выбирает 1 и извещает об этом состязающиеся станции

Спутник запрашивает второй бит идентификатора

Спутник выбирает О и извещает об этом состязающиеся станции

ООО 001


Рис. 11.25. Разрешение состязания между пользователями: поиск по двоичному дереву



1. Спутник запрашивает у состязающихся терминалов первую цифру их двоичных идентификаторов.

2. Терминал 001 передает О , терминалы 100 и ПО, соответственно, 1 . Спутник, на основе мощности принятых сигналов, выбирает нуль или единицу. В данном примере была выбрана единица, и об этом были проинформированы пользователи. В настоящий момент половина пользователей прекращает состязание. В данном примере выбывает терминал 001.

3. Спутник запрашивает у оставшихся терминалов вторую цифру идентификационного номера.

4. Терминал 100 передает О , терминал НО - 1 .

5. Предположим, что спутник выбрал нуль и уведомил об этом пользователей. Терминал НО выбывает из состязания. Процесс продолжается до тех пор, пока терминал 100 не получит доступ к спутнику.

6. После того как канал связи освобождается, этапы 1-5 повторяются.

Пример 11.3. Сравнение поиска по двоичному дереву и непосредственного опроса

а) Поиск по двоичному дереву требует принятия п = logiQ решений при каждом опросе группы из Q терминалов. Экономия времени возможна в том случае, когда группа является достаточно большой, а среднее количество запросов на услугу невелико. Вычислите время, необходимое для непосредственного опроса группы из 4 096 терминалов, с целью предоставления канала связи 100 терминалам. Сравните результат со временем, необходимым для выполнения 100 операций поиска по двоичному дереву для той же группы пользователей. Время, необходимое для опроса одного терминала, и время принятия решения при поиске по двоичному дереву одинаковы и равны 1 с.

б) Выведите уравнение для максимального количества терминалов при котором время непосредственного опроса равно (или меньше) времени поиска по двоичному дереву.

в) Вычислите Q для п а. Решение

а) Время прямого опроса 4 096 терминалов равно следующему:

Г=4096х 1 с = 4096с. Поиск по двоичному дереву для 100 терминалов требует 100 проходов по дереву. Г= (100 X log24096) X 1 с = 1200 с

б) gявляется максимальным числом терминалов, при котором в условиях п. а Г lt; Т. Это происходит в следующем случае:

Q log2G X 1 с/решение = g х 1 с/опрос.

Q = lQ } =

LlOg2 Q\

Здесь UJ - наибольшее целое число, не превышающее х. в) Q для п. а равно следующему:

4096

(11.30)

= 341 терминал.

Iog2 4096

Поиск по двоичному дереву для 341 терминала требует 4 092 с. 113 Алгооитмы ппгтипя 7ПЧ



11.4. Методы множественного доступа, используемые INTELSAT

в 1965 году запуск первого коммерческого геостационарного спутника связи (INTELSAT I или Early Bird) ознаменовал начало новой эпохи телекоммуникаций. 240 каналов передачи речи предоставляли больше возможностей, чем все подводные кабели, проложенные между США и Европой за последние 10 лет [15].

Early Bird представлял собой жестко ограниченный по мощности нелинейный транс-пондер со схемой FDMA. Результатом одновременного использования нелинейного устройства несколькими сигналами с разными несущими частотами являются сигналы, частоты которых равны всем возможным суммам и разностям исходных частот [16-18]. Потеря энергии сигнала вследствие такой взаимной модуляции - это потеря полезной энергии сигнала. Кроме того, если такие комбинированные сигналы появляются в полосе, принадлежащей другим сигналам, результат аналогичен добавлению к этим сигналам шума.

Нелинейный транспондер Early Bird позволяет одновременный доступ к спутнику только двум наземным станциям (одной в Европе, другой - в США). На рис. 11.26 показана передача данных спутником. Три передающие станции в Европе соединены наземной сетью. Каждый месяц одна из них получает прямой доступ к спутнику и управляет процессом обмена данными двух других станций.

INTELSAT I (Early Bird)


\ Великобритания

Телефонная станция

Франция

Телефонная станция


Германия

Телефонная станция


Рис. 11.26. Схема работы спутника INTELSAT I 11.4.1. Режимы работы FDM/FM/FDMA и МСРС
