доступ более чем двум пользователям. (Ценой стало снижение эффективности усилителей мощности). Таким образом, множество частотно-модулированных несущих от различных наземных станций может одновременно получать доступ к спутнику. Такой режим рабсггы называют либо FDM/FM/FDMA с предварительным распределением (или просто FDM/FM), либо многоканальным использованием несущей (multichannel per earner - МСРС). Данный режим изображен на рис. 11.27. Международные звонки из страны А поступают в телефонную сеть и уплотняются в суперфуппу (5 фупп по 12 каналов передачи речи). Каждая фуппа суперфуппы предварительно выделена наземной станции страны А для телефонной информации, адресованной в страны B-F. Все эти страны получают сигнал на частоте f. В стране-адресате полученный сигнал демодулируется и разуплотняется, причем каждая страна отбирает только те 12 каналов, которые соответствуют этой стране.

Спутник


Частота

Полоса частот страны F

Телефоны


Полоса из 60 каналов

12 12i


f

252 кГц

Звонок в страну F

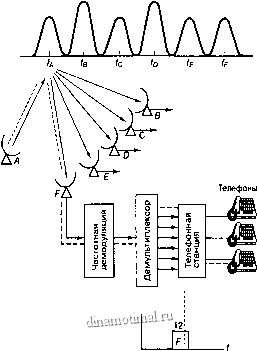

Рис. 11.27. FDM/FM с предварительным распределением. (Перепечатано с разрешения авторов из Puente J. G. and Werth A. M. Demand-Assigned Service for the INTELSAT Global Network . IEEE Spectrum, January, 1971. copy; 1971, IEEE.)

11 л ЛЛо-г



11.4.2. МСРС-режимы доступа к спутнику INTELSAT

В настоящее время спутники INTELSAT используют стандартизированные методы совместного использования транспондеров с шириной полосы 36 МГц: множеству пользователей выделяется занимаемая полоса радиочастот и определенное количество каналов шириной 4 кГц. Некоторые стандартные каналы представлены в табл. ILL Следует отметить, что пропускная способность транспондера (последний столбец табл. П.1) снижается по мере увеличения числа несущих. Это можно объяснить следующим образом.

Таблица 11.1. Стандартные режимы доступа INTELSAT МСРС

Число несущих на

Ширина полосы

Число каналов

Число каналов

транспондер

несущей

шириной 4 кГц

шириной 4 кГц

на несущую

на транспондер

36 МГц

3 полосы по 10 МГц

5 МГц

5 МГц

2,5 МГц

1. Между несущими волнами необходимы защитные интервалы. Чем больше несущих волн, тем больше требуется защитных интервалов, что и приводит к снижению пропускной способности.

2. Для нелинейных усилителей на ЛБВ использование большого количества несущих волн приводит к возникновению взаимной модуляции. Если для снижения интерференции усилитель перевести в линейный режим работы, его общая мощность снизится. Канал становится ограниченным по мощности и может обслуживать меньшее число несущих.

Из табл. 11.1 видно, что возможности транспондера будут наиболее эффективны при наличии одной несущей. Почему же тогда INTELSAT не всегда использует транспондеры в таком режиме? Причина в том, что далеко не все наземные передающие станции могут обмениваться данными в таком объеме, чтобы полностью использовать возможности транспондера с шириной полосы 36 МГц. Поэтому применение других режимов позволяет нескольким станциям с небольшими запросами получить одновременный доступ к транспондеру.

11.4.2.1. Ограничения по ширине полосы и мощности

В предыдущем разделе утверждалось, что число поддерживаемых каналов для транспондера с небольшой загрузкой меньше, чем для транспондера, работающего в режиме насыщения. Полезно рассмотреть два условия работы спутникового транспондера: режимы с ограничениями по ширине полосы и мощности*. На рис. 11.28 представлен транспондер с шириной полосы 36 МГц и максимальной выходной мощностью 20 Вт. На рис. 11.28, а изображено совместное использование четырьмя несущими волнами полосы шириной 36 МГц в режиме МСРС. Предположим, каждая несущая требует 4 Вт выходной мощности. Тогда полная выходная мощность равна 16 Вт (меньше максимальной мощности усилителя); следовательно, возможности транспондера используются не полностью. В то же

7ПЯ Гпаоа 1 1 Vnnr\TLiQUMQ 1л fcur\4ico/xnouUKlM nn/TVTl



время, помимо существующих пользователей, доступ к полосе 36 МГц не может получить никто. Данный пример - это случай ограничения по ширине полосы.

4 Вт

4 Вт

4 Вт

-~1 (-

-36 МГц-

4 Вт

4 Вт

4 Вт

4 Вт

-36 МГц-

Рис II 28 Различные условия работы а) ограниченная ширина полосы; б) ограниченная мощность

Предположим, что в предыдущем примере возникла существенная взаимная модуляция и необходимо перевести транспондер в линейный режим путем снижения максимальной выходной мощности до 12 Вт. При этом транспондер уже не может поддерживать связь с четырьмя пользователями, каждому из которых требуется 4 Вт мощности. Один из пользователей должен быть отключен , что показано на рис. 11.28, б. В данном примере ширина полосы позволяет доступ еще одного пользователя, но для этого недостаточно выходной мощности. Другими словами, имеем случай ограниченной выходной мощности.

11.4.3. Работа алгоритма SPADE

Схема множественного доступа МСРС с предварительным распределением эффективна при достаточно интенсивном обмене данными, когда каналы используются практически полностью. В то же время, если в группе из12 каналов используется только один, остальные И выключить нельзя. Передача данных по схеме FDM/FM осуществляется вместе с телефонными сигналами или без них. Следовательно, долгосрочное распределение несущих для систем с недостаточно интенсивным обменом данными нерационально. Поэтому для систем с большим числом подобных слабо нагруженных каналов был необходим гибкий механизм обслуживания. Также требовался метод управления перегрузками в процессе обмена данными для линий средней мощности. При такой постановке задачи решением стал усовершенствованный алгоритм DAMA, получивший название SPADE. Впервые схема SPADE использовалась в системе INTELSAT IV. Перевод с английского аббревиатуры SPADE звучит как оборудование импульсно-кодовой модуляции с множественным доступом с распределением запросов по требованию и рдноканальным использованием несущей (single-channel-per-carrier РСМ multiple access demand assignment equipment). Ниже перечислены основные характерные особенности схемы SPADE [15].

1. Отдельный канал передачи речи со скоростью 64 Кбит/с является аналого-цифровым преобразователем. 2. Полученный низкочастотный цифровой сигнал модулирует несущую с использо-ванием квадратурной фазовой манипуляции (quadrature phase shift keying -
