шими другой луч, посылая пакеты TDMA во время соответствующих вьщеленных интервалов времени. Схема коммутации состояний выбирается так, чтобы максимально увеличить пропускную способность системы с учетом существующих офаничений по обмену данными [21]. Для достижения полной взаимосвязанности лучей, требуется М различных состояний или режимов спутника. В табл. 11.3 показаны шесть режимов, необходимых для полной взаимосвязанности трехлучеюй системы.

Таблица 11.3. Режимы коммутации трехлучевого спутника

Вход

Выход

Режим 1

Режим 2

Режим 3

Режим 4

Режим 5

Режим 6

В режиме 1 приемники спутника на лучах А, В и С соединены с передатчиками для лучей А, В и С. Наземная станция, использующая один из этих лучей, может связаться с другой станцией, использующей тот же луч. Такой луч называют самоориентированным.

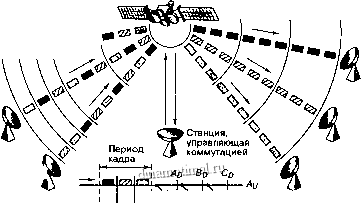

На рис. 11.39 представлен пример трехлучевой (лучи А, В и С) системы SS/TDMA. Микроволновая матрица коммутации для данного спутника является координатной. Такая матрица может быть представлена как набор продольных и поперечных линий. При активизации линий, одной продольной и одной поперечной, возникает контакт на пересечении. Координатный коммутатор позволяет одновременно устанавливать связь только между двумя компонентами матрицы, одним продольным и одним поперечным. Если канал станции Аи связан с каналом станции Во, ни один из этих каналов не может быть одновременно связан с каким-либо другим каналом.

На рис. 11.39 показаны три схемы процедуры обмена данными в течение интервалов времени Т Tj и Гз при существовании трех состояний коммутации Si, Si и S3. В течение интервала Г, имеем режим S,: лучи самоориентированы. В течение интервала Ti режим Si позволяет передать сигналы со станций Ау, Вц и Си на станции Во, Со и Ао. На протяжении интервала (режим S3) каналы передачи подобным образом связываются с каналами приема, что позволяет обеспечить доставку данных требуемому адресату.

Схемы процедуры обмена данными, а также их длительность выбираются с целью оптимизации пропускной способности спутника и максимально эффективного обслуживания пользователей. Для учета изменений в информационном потоке циклическая схема в случае необходимости может изменяться наземной станцией.

11.4.5.1. Матрица информационного обмена

На рис. 11.40 представлена матрица, характеризующая обмен данными между Л областями, обслуживаемыми сфокусированным лучом. На данном рисунке t,j - объем информационного потока от луча / к j. Промежуточная сумма

t,j (11.34)



Временные интервалы

Период

Луч Ли

кадра

Луч Ви


Луч Со

Луч Си)

Передающие наземные терминалы

Условные обозначения:

I 1 к терминалуД к терминалу в к терминалу С

Модели информационного обмена


Луч So

Луч До

Принимающие наземные терминалы

s3 Si

Состояния коммутатора

Матрица коммутации спутника

Рис. 11.39. TDMA со спутниковой коммутацией (satellite-switched TDMA - SS/TDMA)

Полученная информация (промежуточная сумма)

Адресат . I ...

Переданная информация (промежуточная сумма)

Сумма

Рис. 11.40. Матрица информационного обмена является полным информационным потоком от /-го луча наземной станции, а

(11.35)

полным информационным потоком к у-му лучу наземной станции. Если обмен данными системы SS/TDMA управляется неблокирующим коммутатором (позволяющим передачу всех сообщений без вьшачи какого-либо аналога сигнала занято ), каждому



каналу в кадре TDMA назначается временной интервал длительностью к секунд. Для эффективного использования ресурса связи полный информационный обмен на рис. 11.40 должен быть выполнен в течение времени кадра Т, которое должно быть как можно меньше. Минимальное время передачи кадра для обеспечения подобной неблокирующей связности можно выразить следующим образом [22]:

= Л шах({5,},{ laquo;,}). (11.36)

Здесь max({S,},{/?j}) - максимальное значение, выбранное из всех возможных {S,} и {Rj}. Выражение (11.36) описывает минимальное время, необходимое для передачи всех данных всем адресатам (и то, и другое указано в матрице информационного обмена), если все каналы имеют полосы равной ширины.

11.5. Методы множественного доступа в локальных сетях

Локальные сети (local area network - LAN) могут использоваться для связи компьютеров, терминалов, принтеров и других устройств, расположенных недалеко друг от друга (например, в одном здании). Если из экономических соображений в глобальных сетях применяются телефонные сети общего пользования, то для создания локальных сетей обычно устанавливаются собственные кабели высокой пропускной способности. Следовательно, в последнем случае ширина полосы не является столь дефицитным ресурсом, как при глобальных сетях. Поскольку в оптимизации использования полос нет необходимости, в системах локальных сетей могут применяться простые алгоритмы доступа [6, 25-27].

11.5.1. Сети CSMA/CD

Схема Ethernet, представляющая собой метод доступа для локальных сетей, была разработана корпорацией Xerox. Данный метод основывается на предположении, что каждое локальное устройство может узнать состояние общего широковещательного канала связи перед попыткой его использования. Такой метод называется множественным доступом к среде с обнаружением конфликтов и детектированием несущей (carrier-sense multiple access with collision detection - CSMA/CD). В данном случае несущая означает любую электрическую активность в кабеле. На рис. 11.41, а изображен формат битового поля данных для спецификации Ethernet. Пояснения к рисунку приводятся ниже.

1. Максимальный размер пакета равен 1526 байт, где байт включает 8 бит. Структура пакета является следующей: начальная комбинация битов (8 байт) + заголовок (14 байт) + данные (1500 байт) + биты четности (4 байт).

2. Минимальный размер пакета равен 72 байт. Пакет включает начальную комбинацию битов (8 байт) + заголовок (14 байт) + данные (46 байт) + биты четности (4 байт).

3. Минимальная пауза между пакетами равна 9,6 мкс.

4. Начальная комбинация битов содержит б4-битовый шаблон синхронизации, состоящий из чередующихся единиц и нулей, причем два последних символа - единицы: (10 10 10 ...1 0 10 11).

5. Принимающая станция изучает поле адреса в заголовке пакета, после чего решает, принимать ли ей этот пакет. Первый бит указывает тип адреса (О - индиви-
