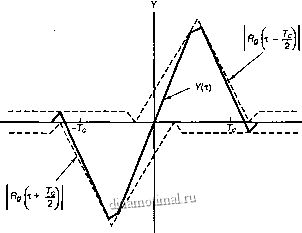

Рис. 12.23. К(т) - сигнал обратной связи контура DLL

При нормальной работе многих управляющих контуров контрольный сигнал практически равен нулю. С этим связан один из недостатков таких систем - нулевой сигнал часто приводит к тому, что контур становится неуправляемым. Особенно остро эта проблема проявляется в сложных контурах сопровождения, которые изменяют коэффициент усиления в зависимости от внешних условий. На рис. 12.24 представлен контур TDL; это одна из разновидностей схем сопровождения с разделением времени. Для решения проблемы нулевого сигнала в данном контуре вводится небольшая намеренная пофешность, В результате выходной сигнал контура как бы вибрирует вокруг точного сигнала. Обычно отклонение от нормы невелико, поэтому потери в производительности минимальны. Преимущество контура TDL состоит в том, что для выполнения функций сопровождения и сужения кодовой последовательности достаточно одного коррелятора. Как и в случае DLL, проверяется корреляция полученного сигнала с опережающей и запаздывающей версиями псевдослучайного кода приемника. Как показано на рис. 12.24, генератором псевдослучайного кода управляет синхронизирующий сигнал, в фазу которого добавляются псевдослучайные флуктуации, лежащие в пределах квадратичной коммутационной функции. Постоянные изменения фазы позволяют избежать нарушений в работе контура, устраняя необходимость слежения за идентичностью функций в опережающем и запаздывающем контурах. Если боковые фильтры контура TDL спроектированы должным образом, отношение сигнал/шум в этом контуре будет меньше приблизительно на 1,1 дБ по сравнению с контуром DLL [4]. Более подробное описание синхронизации псевдослучайных кодов приводится в работах [4, 15, 16].

12.6. Учет влияния преднамеренных помех

12.6.1. Состязание с помехами

Цри постановке преднамеренных помех основная задача состоит в том, чтобы лишить противника надежной связи и при этом свести материальные затраты к минимуму. Задача приемника и передатчика - создать систему связи, устойчивую к помехам, ос-

новываясь на следующих предположениях: (1) абсолютная устойчивость к помехам невозможна; (2) станция-постановщик преднамеренных помех обеспечена информацией об основных параметрах системы (частотный диапазон, время сеансов связи, объем передаваемой информации и т.д.); (3) станция-постановщик преднамеренных помех не имеет априорной информации о последовательности скачков частоты или псевдослучайных кодах. Передаваемый сигнал должен быть сформирован таким образом, чтобы единственной возможностью для подавления сигнала было создание широкополосного гауссова шума. Другими словами, необходимо, чтобы применение усложненных методов подавления сигнала не давало никаких преимуществ. Основное правило при создании помехоустойчивой системы связи - сделать процесс подавления сигнала максимально дорогостоящим.

Принятый кодовый -*-{50~ сигнал

Демодулятор данных

Выход информации

Полосовой фильтр

Квадратичный детектор

Генератор

псевдослучайного

сигнала

Ранний маршрут

Генератор псевдошумового кода

Поздний маршрут

Рис. 12.24. Контур TDL

12.6.1.1. Типы преднамеренных помех

Для подавления связи возможно использование различных сигналов. Выбор зависит от системы связи, сигнал которой требуется подавить. На рис. 12.25 изображены графики спектральной плотности мощности различных типов преднамеренных помех, наложенных на тоновые сигналы системы связи с М-арной частотной манипуляцией и скачкообразной перестройкой частоты (FH/MFSK). Область по оси абсцисс представляет собой полосу расширенного спектра W. Три столбца графиков соответствуют трем моментам времени передачи символов (скачкам частоты), в которые происходит передача символов со спектрами Gj, G2 и G3. Рис. 12.25, а иллюстрирует работу станции преднамеренных помех сравнительно малой мощности, создающей шумы по всей области расширенного спектра. На рис. 12.25, б широта покрытия диапазону преднамеренными помехами уменьшается, но при этом увеличивается мощность самих помех (при этом площадь, которую ограничивает кривая мощности шумов, остается постоянной). В данном случае область шумов не всегда совмещается с сигналом. Однако если это все же происходит, негативное влияние на сигнал может быть значительным. На рис. 12.25, в помехи создаются в отдельных частях диапазона в случайно выбранные отрезки времени. Использование такого метода не позволяет системе связи адаптироваться к наличию помех. В двух оставшихся случаях для подавления связи используется уже не непрерывная полоса частот, а набор тоновых сигналов, передаваемых в определенных точках диапазона (рис. 12.25, г), которые могут размещаться с определенным шагом (рис. 12.25, д). Последний метод обычно применяется для по-

давления связи в системах со скачкообразной перестройкой частоты. Еще один метод, не представленный на рис. 12.25, - создание импульсно-модулированного шума с ограниченной шириной полосы. В дальнейшем будем считать (если не оговорено противное), что для подавления связи используется широкополосный шум, который постоянно покрывает всю полосу Воздействие на сигнал узкополосного шума и ступенчатых помех будет рассмотрено позже.

Первый символ G{f)

Второй символ

Третий символ

Рис. 12.25. Типы преднамеренных помех: а) широкополосный шум; б) узкополосный шум; в) ступенчатый шум; г) узкополосные тоновые помехи; д) ступенчатые тоновые помехи

12.6.1.2. Защита от помех

Задача помехоустойчивой (anti-jam - AJ) системы связи - добиться истощения ресурсов станции преднамеренных помех с помощью (1) использования широкого диапазона частот (2) в течение длительного времени (3) при передаче из разнесенных точек. Для повышения устойчивости к помехам необходимо использовать (1) разнесение частот посредством расширения спектра методами прямой последовательности и скачкообразной перестройки частоты; (2) разнесение во времени, посредством переключения временных интервалов; (3) пространственное разделение с помощью узконаправленной антенны (в этом случае постановщик преднамеренных помех сможет эффективно использовать лишь боковой лепесток антенны, что дает системе связи дополнительный выигрыш в 20-25 дБ); и (4) различные сочетания первых трех вариантов.
