привести к тому, что постановщик узкополосных помех будет наносвдъ максимальный вред только при работе в широкополосном режиме [23, 24].


6 9 12 15 18 21 24 27 30 33 36 39 42 45 48 51 54 57 Eb/JoiRS)

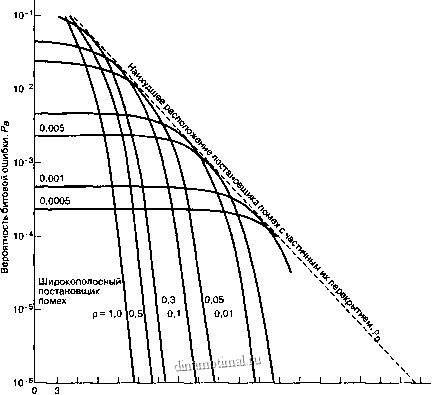

Рис. 12.28. Постановщик узкополосных помех (подавление сигнала FH/BFSK). (Перепечатано с разрешения издателя, Computer Science Press, Inc., 1803 Research Blvd., Roclcville, MD., 20850, USA, из работы Simon M. K., Omura J. K., Scholtz R. A. and Levitt B. K., Spread Spectrum Communications, Vol. 1, Fig. 3.24, p. 173. copy; 1985.;

12.6.4. Подавление сигнала разнотонными помехами

При создании разнотонных помех станция-постановщик делит полную полученную мощность / между непрерывными тонами, имеющими случайную фазу и равными по мощности. Эти сигналы распределяются в диапазоне расширенного спектра в определенном порядке [9]. Анализ влияния тоновых помех на сигнал значительно сложнее, чем в случае шумов, в особенности для систем DS. Часто тоновые помехи рассматривают как гауссов шум. Хороший анализ системы DS при наличии разнотонных помех представлен в работе [25]. Производительность некогерентной системы связи FH/FSK считается одинаковой как при узкополосных тоновых помехах, так и при узкополосном шуме [26]. Однако применение узкополосных тоновых помех для подавления сигнала FH/FSK более эффективно. Причина в том, что использование непрерывных тоновых помех позволяет более эффективно ввести энергию в некогерентные детекторы [8]. Подробное описание производительности различных систем связи при наличии помех разного типа приводится в работах [8, 9, 26, 27].



Рассмотрим демодулятор FFH/MFSK, изображенный на рис. 12.16. Между каждым детектором огибающей и накопителем расположена схема одностороннего ограничения элементарных сигналов. Опищем работу схемы офаничения при воздействии на систему тоновых помех. На рис. 12.29 представлена восьмеричная схема FSK со скачкообразной перестройкой частоты и без разнесения сигнала (12.29, а), а также система с быстрой скачкообразной перестройкой частоты с использованием многократной (УУ=4) передачи данных и Офаничения элементарных сигналов (12.29, б). Обе части рисунка изображают состояние одного из М= 8 накопителей, представленных на рис. 12.16. Поступивший в накопитель сигнал обозначается вектором. Как видно из рис. 12.29, а, при отдельном скачке частоты полоса данных занята полученным символом с мощностью S. Если тоновая помеха с полученной мощностью J (J gt;S) случайно попадет в диапазон данных, детектор будет не в состоянии правильно определить полученный символ.

Символ Тон

ООО- 1

001- S f2

010- 3

011- и

100- fs

101- fe

110- fj

111- 8

Символ Тон

001- gt; gt; gt; gt; fz

010- fs

011- и

100-у- fs

101-*-;- fe

110-d- fj

111 - fs

Puc. 12.29. Многократная передача символов с быстрыми скачками при наличии тоновых помех: а) отдельный скачок частоты; б) четыре скачка частоты

На рис. 12.29, б четыре элементарных сигнала (длина каждого вектора является мерой мощности офаниченного элементарного сигнала 5 ) суммируются и полностью заполняют накопитель. Если тоновые помехи случайно попадут в спеетральную область сигнала, это не повлияет на работу детектора, поскольку мощность помех офа-ничивается до одного уровня с элементарными сигналами связи (/=5% В примере, .приведенном на рис. 12.29, б, два сигнала тоновых помех попадают в диапазон дан- ных. Однако благодаря офаничению мощности никаких сомнений при определении полученного символа не возникает.

f С12.6. Учет влияния поепнамеоенных помех 777



12.6.5. Подавление сигнала импульсными помехами

Рассмотрим работу системы связи DS/BPSK при подавлении сигнала импульсными помехами. Станция преднамеренных помех генерирует импульсы белого гауссова шума в узкой полосе частот. Средняя мощность шумов при получении равна J, хотя суммарная мощность генератора во время передачи импульса превышает это значение. Предположим, что генератор шумов может определить центральную частоту и полосу, которые используются для передачи данных. Допустим также, что мощность помех может быть увеличена за счет уменьшения времени передачи (другими словами, использовать часть О lt; р lt; 1 полного времени передачи). Тогда в течение используемого времени спектральная плотность мощности постановщика возрастет до Уо/Р, а усредненное по времени значение мощности J будет постоянным (где J = JqW, W - ширина полосы системы расширенного спектра).

Определение вероятности битовой ошибки для системы BPSK с когерентной демодуляцией и без канального кодирования было представлено в уравнении (12.45):

Pb=Q

Однополосная спектральная плотность мощности шума No представляет тепловой шум на входе приемника. Из-за преднамеренных помех это значение возрастает до (No + Jo/p)- Поскольку время передачи помех характеризуется коэффициентом р, средняя вероятность битовой ошибки равна

Pb=(1-P)Q

No + Jq/p)

(12.52)

При наличии преднамеренных помех значением No можно пренебречь. Тогда выражение для Рв примет следующий вид:

pq

2ЕьР

(12.53)

Очевидно, что для генератора помех необходимо выбрать такое значение р, при котором Рв будет максимальным. На рис. 12.30 представлены кривые Рв для разных значений р. Аналогично созданию узкополосных помех, значение р = ро, при котором Рв максимально, уменьшается по мере увеличения Еь/Jo- Продифференцировав уравнение (12.53), получим следующее:

Ро =

0,709

тя- gt; 0,709 для 0,709

(12.54)
