о 3 6 9 12 15 18 21 24 27 30 33 36 39 42 45 48 51

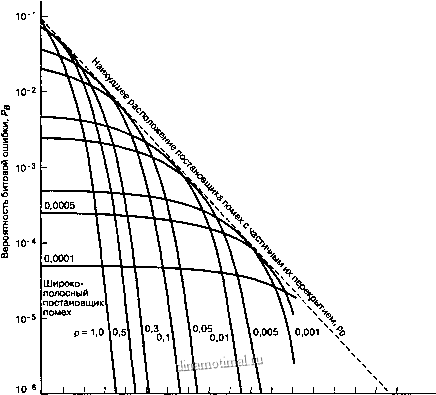

Рис. 12.30. Постановщик импульсных помех (подавление сигнала DS/BPSK). (Перепечатано с разрешения издателя. Computer Science Press, Inc., 1803 Research Blvd., Rockville, Md. 20850 USA, из работы Simon M K, Omura J. K, Scholtz R. A. and Levitt B. K, Spread Spectrum Communications, Vol. 1, Fig. 3.7, p. 150 copy; 1985.;

Следовательно, максимальная вероятность битовой ошибки равна следугошему:

0,083 Еь

EbJo

2 .

gt; 0,709 lt; 0,709

(12.55)

При максимально неблагоприятном воздействии помех на систему расширенного спектра без использования кодирования дополнительная функция ошибок (12.53) переходит в линейную зависимость (12.55). При вероятности ошибки 10 существует разница в 40 дБ между значениями Еь/Jo для наиболее неблагоприятного постановщика импульсных помех и для постановщика широкополосных помех (рис. 12.30). Следовательно, негативное воздействие на систему DS/BPSK (без применения кодирования) при одинаковой выходной мощности будет значительно больше при использовании импульсных помех, чем в случае шумов постоянной мощности. Результат такого воздействия аналогичен влиянию узкополосных помех на систему связи FH/BFSK без

12 6 Учет влияния поепнамеоенных помех



использования кодирования (см. раздел 12.6.3). В обоих случаях эффективное подавление сигнала достигается с помощью концентрации мощности генератора помех для глущения определенной части переданных символов. Кодирование с прямым исправлением ощибок и использованием чередования может практически полностью восстановить исходное качество сигнала [8, 23-25, 28].

12.6.6. Создание ретрансляционных помех

Вернемся к примерам 12.2 и 12.3, в которых рассматривался уровень устойчивости системы расщиренного спектра со скачкообразной перестройкой частоты к широкополосному гауссову шуму. При определении уровня устойчивости не учитывалась скорость перестройки частоты. Интуитивно можно предположить, что чем чаще происходят скачки частот, тем проще скрыть сигнал от преднамеренных помех. Ведь если скорость изменения частоты не влияет на чувствительность к помехам, то почему же не применяются системы, в которых частота меняется один раз в день или раз в неделю? Ответ на этот вопрос скрывается в исходных предположениях, которые мы приняли в начале рассмотрения. В ходе вычисления коэффициента расширения спектра сигнала Gp предполагалось, что генератор помех не может предугадать положение сигнала в любой момент времени, имея в то же время информацию о ширине полосы расширенного спектра Wss. Считалось, что скорость перестройки частоты достаточно велика, так что генератор помех не успевает проследить за процессом передачи и, соответственно, изменить свою тактику. При каких условиях это предположение может быть неверным? Кроме уже рассмотренных, существуют интеллектуальные постановщики помех, так называемые постановщики ретрансляционных помех (repeat-back jammer), способные проследить процесс передачи сигнала, что, как правило, делается с помощью бокового луча передающей антенны. Такие генераторы характеризуются высокой скоростью обработки сигнала, а также способностью приема сигналов в широкой области спектра. Это позволяет сконцентрировать мощность помех в непосредственной близости от сигнала системы FH/FSK. Преимущество постановщика помех такого типа перед широкополосным очевидно, поскольку помехи могут быть сконцентрированы в той полосе диапазона, которая используется для связи в каждый момент времени. Следует отметить, что такой метод подавления сигнала эффективен только по отношению к системам расширенного спектра со скачкообразной перестройкой частоты, поскольку в системах, использующих метод прямой последовательности, не существует мгновенного узкополосного сигнала, который можно было бы запеленговать.

Каким образом можно уменьшить негативное влияние постановщика ретрансляционных помех? Одним из возможных путей может быть увеличение скорости перестройки частоты до такой степени, чтобы в течение времени, нужного генератору помех для обработки полученного сигнала и создания помех, система перестраивалась на новую частоту. Естественно, в таком случае помехи не смогут повлиять на качество связи. Более подробно данный метод рассматривается в приведенном ниже примере.

Пример 12.4. Защита от постановщика ретрансляционных помех с помощью быстрой перестройки частоты

Предположим, что постановщик ретрансляционных помех расположен на расстоянии af = 30 км от наземной станции связи и способен детектировать любой сигнал, передаваемый на спутник, который находится на небольшом расстоянии от обеих станций (рис. 12.31). Насколько быстро должна изменяться частота, используемая для передачи сигнала, чтобы избежать подавления сеанса связи? Допустим, что перестройка постановщика помех на вы-



бранную частоту происходит мгновенно. Время задержю! сигнала постановщика помех относительно сигнала станции связи равно задержке распространения сигнала между станцией связи и постановщиком.



Радиостанция

Постановщик

ретрансляционных

помех

Рис. 12.31. Использование быстрой перестройки частоты для предотвращения подавления связи постановщиком ретрансляционных помех

Решение

Чтобы сигнал связи и помехи передавались в разное время, для интервала между двумя скачками частоты должно выполняться следующее условие:

7 3X10*м/с

где с - скорость света. Тогда /fi, p gt; 10 ООО скачков/с. 12.6.7. Система BLADES

Еще одна схема, позволяющая избежать подавления сигнала постановщиком ретрансляционных помех, была создана в середине 1950-х годов и получила название BLADES (Buffalo Laboratories Application of Digitally Exact Spectra). Перед передачей каждого бита генератор кода выбирает две частоты. Окончательный выбор частоты, которая будет использоваться, выполняется в зависимости от значения бита. На рис. 12.32 представлен типичный поток данных, состоящий из двоичных нулей и единиц, называемых паузами и метками. На рисунке также изображена последовательность пар частот (Д и ,/2 и/2 и т.д.). Для передачи метки выбирается частота/, для паузы - /. Как видно из рисунка, поток данных преобразуется в последовательность тоновых сигналов ,/2,/ ,/5, ... . В чем же преимущество такого метода передачи данных при постановке ретрансляционных помех? Постановщик помех детектирует передачу битов и создает помехи в спектральной области, близкой к частоте сигнала. Модуляция данных системой BLADES не имеет структуры в обычном понимании этого слова: с равной вероятностью сигнал может или присутствовать, или отсутствовать на определенной частоте. Поэтому помехи, создаваемые в спектральной области, близкой к частоте сигнала, не влияют на структуру данных. При некогерент-

1? R Vmpt влияния ппрпнямепенных помех
