б) Отношение EJh было снижено на 1 дБ за счет использования эффективного кода коррекции ошибок. Найдите максимальное количество пользователей в ячейке.

12.25. Система связи расширенного спектра с использованием метода прямой последовательности использует для передачи данных модуляцию QPSK. Необходимо, чтобы значение вероятности битовой ошибки было равно 10 , а отношение EaJh не превышало -30,4 дБ. Считая синхронизацию идеальной, найдите минимально необходимое количество элементарных сигналов в 1 бите.

12.26. Система связи расширенного спектра с использованием метода прямой последовательности использует для передачи данных модуляцию QPSK. Коэффициент расширения спектра сигнала равен 20 дБ. Используется код исправления ошибок со степенью кодирования 1/2. Необходимое значение вероятности битовой ошибки равно 10 . Считая синхронизацию идеальной, найдите минимальные значения EaJlo и EJlo, достаточные для удовлетворения указанного требования.

12.27. а) Система расширенного спектра с быстрой перестройкой частоты (FFH/SS) для пере-

дачи данных использует модуляцию 8-FSK и код коррекции ошибок со степенью кодирования 1/2. Коэффициент повторной передачи элементарных сигналов iV = 4. Другими словами, каждый символ пересылается четыре раза во время разных частотных скачков. Необходимое значение EJh равно 13 дБ. Элементарные сигналы передаются со скоростью 32 ООО сигналов в секунду; ширина полосы частотных скачков - 1,2 МГц. Найдите скорость передачи данных R, коэффициент расширения спектра сигнала Gp, а также отношения (РДо), EaJIo, EJIo и EJIo.

б) Соответствуют ли ширина полосы и коэффициент расширения спектра сигнала системы требованиям Part-15 для полосы частот ISM?

12.28. Сотовая система телефонной связи CDMA соответствует стандарту IS-95 с некоторыми модификациями: скорость передачи элементарных сигналов расширенного спектра равна 10,24 сигналов/с; скорость передачи данных - 20 Кбит/с; для обратной связи используется 256-ричный код Уолша. Данные, закодированные кодом со степенью кодирования 1/2, модулируются сигналом Уолша, для чего отношение EJIo должно быть равно 6 дБ. Найдите значения следующих параметров: PJIo, EJIo, EJIo, wch o и EcJh. Найдите также значения R, R и /? lt;;ь. Индексы с, w, wch и ch обозначают, соответственно, канальный бит, сигнал Уолша, элементарный сигнал Уолша и элементарный сигнал расширенного спектра. Найдите коэффициент расширения спектра сигнала. Определите, сколько элементарных сигналов расширенного спектра соответствуют одному элементарному сигналу Уолша.

Вопросы

12.1. Импульсно-кодовая модуляция (РСМ) и частотная модуляция (FM) позволяют расширить спектр сигнала данных. Почему сигналы РСМ и FM не считают сигналами расширенного спектра (см. раздел 12.1)?

12.2. Назовите четыре основных преимущества систем связи расширенного спектра (см. раздел 12.1.1).

12.3. Укажите три критерия, в соответствии с которыми псевдослучайный сигнал будет казаться случайным (см. раздел 12.2.1).

12.4. Дайте определение элементарного сигнала для систем, использующих метод прямой последовательности, а также для систем со скачкообразной перестройкой частоты (см. разделы 12.3.2 и 12.4.4).

12.5. Что подразумевается под устойчивым сигналом (см. раздел 12.4.2)?

12.6. Объясните разницу между быстрой и медленной скачкообразной перестройкой частоты (см. раздел 12.4.4).

12.1. В чем отличие коэффициента расширения спектра сигаала для системы, использующей метод прямой последовательности, и системы со скачкообразной перестройкой частоты (см. разделы 12.3.2 и 12.4.6)?

12.2. Объясните, каким образом система расширенного спектра расшифровывает сигаалы, скрытые в шумах (см. раздел 12.5).

12.3. Системы, соответствующие стандарту IS-95, используют коды Уолша для совершенно разных задач при передаче в прямом и обратном каналах. Объясните использование кодов Уолша в обоих случаях (см. разделы 12.8.4.1 и 12.8.4.2).

19 Q Ре-аюто

ГЛАВА 13

Кодирование источника

Фредрик Дж. Харрис (Fredric J. Harris) Университет Сан-Диего Сан-Диего, Калифорния

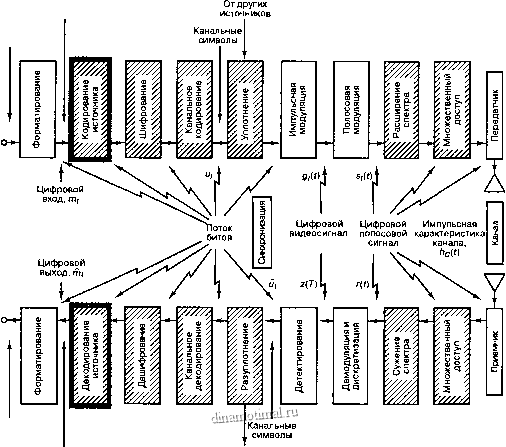

Символы сообщений

Источник информации

Получатель информации

Символы сообщений

Другим адресатам

Необязательный элемент I I Необходимый элемент
