10-битовое квантование с добавлением псевдослучайного шума, поглощение О дБ


Сигнал-40 дБ

Средний шум -

0,05 0,1

0,15 0,2 0,25 0,3 0,35 Нормированная частота а)

0,4 0,45 0,5

О --10 -

10-битовое квантование с добавлением псевдослучайного шума, поглощение 20 дБ

Т I I I I I i г

Сигнал О дБ

Сигнал -40 дБ


0,05 0,1 0,15 0,2 0.25 0.3 0.35 0,4 0,45 0.5 Нормированная частота б)

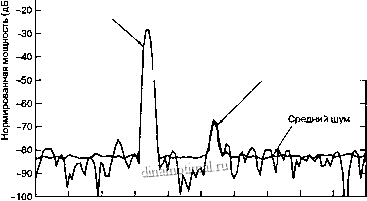

Рис. 13.7. Энергетический спектр сигналов, квантованных равномерным АЦП



10-битовое квантование с добавлением псевдослучайного шума, поглощение 40 дБ


Средний шум

J I I 1 I У г I К/ г Ц t

О 0,05 0,1 0,15 0,2 0,25 0,3 0,35 0,4 0,45 0,5 Нормированная частота в)

Рис. 13 7 Энергетический спектр сигналов, квантованных равномерным АЦП (окончание)

При минимизации среднего отношения шума к сигналу квантования мы сталкиваемся с противоречием в требованиях. С одной стороны, желательно удерживать сигналы большими по отношению к интервалу квантования q с целью получения большого SNR. С другой стороны, необходимо удерживать сигнал малым, чтобы избежать насыщения квантующего устройства. Протиюречивые требования разрешаются путем масштабирования входного сигнала; в результате его среднеквадратическое значение представляет собой заданную долю полномасштабной области значений квантующего устройства. Указанная доля выбирается так, чтобы согласовать ошибки насыщения (взвешенные вероятностями их появления) с ошибками квантования (взвешиваются аналогично) и таким образом достигнуть минимального отношения шума к сигналу. Положение этой желательной рабочей точки преобразователя обсуждается в следующем разделе.

13.2.3. Насыщение

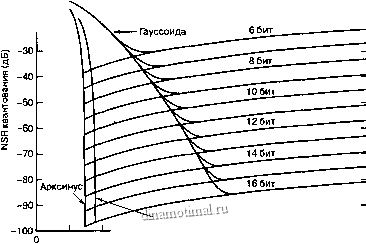

На рис. 13.8 представлено среднее NSR равномерного квантующего устройства как функция отношения уровня насыщения квантующего устройства к среднеквадратическому значению сигнала. На рисунке изображены отношения NSR сигналов с тремя различными функциями плотности вероятности: арксинус (синусообразная плотность сигнала), равномерная и гауссова.

По оси абсцисс (рис. 13.8) отложено отношение уровня насыщения квантующего устройства к среднеквадратическому уровню входного сигнала. При каждой из трех плотностей для фиксированного числа бит существует значение абсциссы, соответствующее минимуму NSR. Другими словами, для данной входной плотности можно определить уровень входного сигнала (связанный с насыщением), при котором достигается минимум NSR.



-10--20

NSR для Ь-битового квантования -I-1-1-1-1-

Ограничение Ограничение насыщения квантования


- Квантование с постоянным шагом J I I I I I

123456789 (Уровень насыщения)/(Среднеквадратический уровень сигнала)

Рис. 13.8. Отношение NSR аналого-цифрового преобразователя в сравнении с отношением уровня насыщения АЦП к среднеквадратическому уровню сигнала

Уменьшенные уровни входных сигналов соответствуют большим значениям NSR на оси абсцисс и представляют собой движение вправо. Увеличенные уровни входных сигналов также соответствуют большим значениям NSR на оси абсцисс и представляют собой движение влево. Это увеличение происходит вследствие работы в области насыщения устройства квантования. Отметим, что скорость изменения отношения NSR при движении влево от оптимальной рабочей точки выше, чем при движении вправо. Например, это, в частности, верно для равномерной плотности и плотности типа арксинуса. Это свидетельствует о том, что шум насыщения более нежелателен, чем линейный шум квантования. Как следствие, если допустить ошибку в определении рабочей точки, называемой точкой атаки квантующего устройства, то будет лучше иметь ошибку на стороне превышения поглощения, чем на стороне недостаточного поглощения входного сигнала. Начало насыщения происходит в точках с различными значениями абсциссы. Для си-нусообразного сигнала (плотность типа арксинуса) это происходит примерно в

точке л/2 . Для треугольных сигналов (равномерная плотность) это случается примерно в точке Jз. Для шумоподобных сигналов (гауссова плотность), когда уровень сигнала сокращается относительно насыщения, насыщение происходит непрерывно, с убывающей вероятностью. Рассмотрим в качестве примера 10-битовый АЦП, имеющий отношение NSR -60 дБ для равномерной плотности при работе на вершине насыщения и NSR -62 дБ для плотности типа арксинуса при работе на вершине насыщения. С другой стороны, тот же Ю-битовый преобразователь имеет минимум NSR приблизительно в точке -52 дБ для всех плотностей, когда среднеквдцратический уровень равен 1/4 уровня насыщения (точка 4 на оси абсцисс). Данный рисунок иллюстрирует, что шум насыщения более опасен, чем
