Здесь /s - частота дискретизации модулятора.

Мощность сформированного щума, выжившая после прохождения фильтра нижних частот, который следует за Z-Д-модулятором, имеет следующий вид:

N((0) =

~/bw

VfsJ

f=fm

/=-/bw

(13.65)

Отнощение составляющей шума для сигнала, выбранного с частотой /j, к составляющей щума для сигнала, выбранного с частотой 2/j, с последующей фильтрацией до той же выходной полосы частот сигнала /bw равно порядка 8-9 дБ. Таким образом, Z-Д-модулятор с единственным нулем в функции NTF улучшает SNR на 9 дБ или на 1,5 бит при удвоении частоты дискретизации. Сигма-дельта-модуляторы, созданные с множественными цифровыми интеграторами и контурами обратной связи, имеют большее число переходов через нуль в NTF. Выполнив аналогичные выкладки, можно найти, что NTF Z-Д-модулятора с 2 и 3 нулями улучшает SNR на 15 и 21 дБ (или 2,5 и 3,5 бит). Таким образом, двухнулевой Z-Д-модулятор, работающий с частотой, в 64 раза (или удвоенной шесть раз) превышающей частоту Найквиста, дает улучшение SNR на 90 дБ. Спектр, изображенный на рис. 13.27, был образован двухнулевым Z-Д-модулятором, и если учесть (1) потери в 6 дБ вследствие спектрального разложения реального сигнала, (2) уменьшение на 2 дБ амплитуды относительно полномасштабного сигнала, (3) потери в 3 дБ вследствие отбрасывания членов дискретного преобразования Фурье, то уровень шума на 79 дБ находится ниже спектрального максимума.




100 150

Нормированное время (t/Твыб) а)


о с;

0,01 0,02 0,03 0,04 0,05 0,06 0,07 0,08 0,09 0,1 Нормированная частота ( (выв) б)

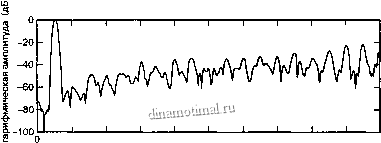

Рис. 13.27. Однобитовый -Л-модулятор: а) входной и выходной временные ряды; б) спектральная характеристика



13.3.5. Сигма-дельта-аналого-цифровой преобразователь

Z-Д-аналого-цифровой преобразователь (analog-to-digital converter - ADC, АЦП) обычно реализуется как интегральная схема, построенная на основе Z-Д-модулятора. Для образования полной системы схема должна содержать вспомогательные подсистемы: аналоговый фильтр защиты от наложения спектров (anti-alias filter), схему выборки-запоминания (sample-and-hold circuit), интегратор на переключаемых конденсаторах для модулятора (switched-capacitor integrator), цифро-аналоговый преобразователь (digital-to-analog converter - DAC, ЦАП) с обратной связью и цифровой фильтр повторной выборки (resampling filter). Вследствие высокой передискретизации, аналоговый фильтр защиты от наложения спектров может представлять собой просто ЛС-цепь с широкой полосой перехода, захватывающей многие октавы. Цифро-аналоговый преобразователь необходим для формирования аналогового сигнала обратной связи. Поскольку ЦАП включен в контур обратной связи, он не выигрывает от изменения коэффициента обратной связи, и, следовательно, его линейность и точность должны соответствовать уровню производительности всей системы. Z-Д-модулятор сохраняет точность сигнала в ограниченном сегменте дискретного спектра. Для доступа к этому сегменту спектра высокой точности выход модулятора должен быть отфильтрован и дискретизован с пониженной частотой. Фильтр последующей обработки, расположенный за схемой модуляции, отбрасывает внешний шум, расположенный в полосе частот, существующей вследствие передискретизации. Обычно это фильтр повторной выборки с линейным изменением фазы и конечной импульсной характеристикой.

На рис. 13.27, а изображен входной синусоидальный сигнал, выбираемый с повышенной частотой, и соответствующий выходной сигнал однобитового Z-Д-модулятора с двумя нулями. На рис. 13.27, б представлена спектральная характеристика выходного ряда. Отметим, что спектр сформированного шума в окрестности сигнала находится приблизительно на 80 дБ ниже максимума спектра входной синусоиды. Отметим также, что амплитуды выходного сигнала ограничены диапазоном plusmn;1 и контур, по сути, выполняет модуляцию квадратного сигнала пропорционально амплитуде входного сигнала. На рис. 13.28 представлены временной ряд и спектр, полученный на выходе фильтра с дискретизацией на пониженной частоте, следующего за модулятором.

13.3.6. Сигма-дельта-цифро-аналоговый преобразователь

Z-Д-модулятор, изначально разрабатываемый как блок в АЦП, выполняет основную часть цифро-аналогового преобразования. Практически все высококачественное аудиооборудование и большинство цифро-аналоговых преобразователей систем связи снабжены Z-Д-конвертерами. Процесс использует Z-Д-модулятор как цифро-цифровое преобразование, которое преобразует высокоточное (скажем, 16-битовое) представление передискретизованных цифровых данных в представление низкой точности (скажем, 1-битовое). Передискретизованный однобитовый поток данных затем доставляется в 1-битовый ЦАП с двумя аналоговыми выходными уровнями, определенными с той же точностью, что и 16-битовый преобразователь. Преимущество использования однобитового ЦАП с высокой скоростью, но только с двумя уровнями, состоит в том, что скорость - это менее дорогой ресурс, чем точность. 2-уровневый высокоскоростной ЦАП заменяет ЦАП низкой скорости, который мог бы разрешить 65 536 различных уровней.

13.3. ЛисЬсЬеоенииальная импульпно-коппняа мппч/паниа 865




. 100 150

Нормированное время {t/Твыб) а)

Г О I -20 ! -40 1 -60 I -80 --100

1-1-г

N. фильтр 1-Сигнал


0,01 0,02 0,03 0,04 0,05 0,06 0,07 Нормированная частота (С/Свыб) б)

0,08 0,09 0,1

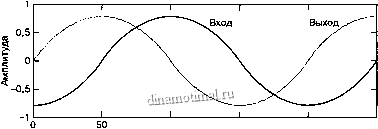

Рис. 13.28. Фильтр последующей обработки, следующий за 1-Л-модулятором: а) входной и выходной временные ряды; б) спектральная характеристика

Очень простая аналоговая фильтрация низкого уровня, следующая за 1-битовым ЦАП, подавляет спектр внеполосного шума и выдает исходные цифровые данные с высокой точностью и в сокращенной полосе частот. Повторное квантование перевыбранных данных представляет собой обработку сигнала с использованием цифрового Z-Д-модулятора. Единственная дополнительная задача, которую требуется выполнить при использовании Z-Д-ЦАП, состоит в необходимости увеличения частоты произведения выборки в 64 раза, по сравнению с частотой Найквиста. Это выполняется с помощью интерполирующего фильтра, работающего на основе методов цифровой обработки сигналов; этот фильтр представляет собой стандартный блок, который имеется в больщинстве систем, использующих ЦАП для перехода между источником цифрового сигнала и аналоговым выходом [12].

В качестве стандартной иллюстрации процесса рассмотрим проифыватель компакт-дисков, использующий интерполирующий фильтр для реализации преобразования с четырехкратным повышением частоты, приводящего к отделению периодического спектра, который связан с дискретными данными. Это позволяет сглаживающему фильтру, который следует за ЦАП, иметь более широкую полосу частот и, следовательно, меньшее число компонентов и меньшую стоимость реализации. Спецификация компакт-диска содержит такие термины, как, например, 4-to-l oversam-pled ( перевыбран с четырехкратной частотой ), чтобы отразить наличие интерполирующих фильтров. После того как с помощью интерполятора 1:4 будет выполнено четырехкратное увеличение частоты дискретизации, дальнейшее преобразование с использованием недорогого интерполирующего фильтра 1:16 является простой задачей. Для завершения аналогового процесса преобразования данные (теперь выбран-
