числу значимых спектральных членов. Еще одним преимуществом ДКП есть то, что поскольку данные четно-симметричные, их преобразование также является действительным и симметричным; следовательно, отсутствует необходимость в нечетно-симметричных базисных членах - функциях синуса.

Одна строка пикселей

расш deg;и%ние г1П1Т [ГГТТЬ пикселей i ! ! i i

Спектр ИД

Периодическое расширение

Исходная Периодическое последова- расширение

тельность

fC-\!т [Мш 1ш tim tim

Исходная

Периодическое Четное Поспелова Периодическое Спектр расширение расширение дельность расширение

к. й1м! iMQtтЁ iMiit тЁ \!т

Рис. 13.40. Спектральное затухание и периодическое расширение временного ряда с помощью ДПФ и ДКП

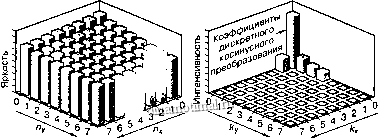

Поскольку амплитуда образа имеет сильную корреляцию на небольших пространственных интервалах, значение ДКП блока 8x8 пикселей определяется, в основном, окрестностью постоянной составляющей и относительно небольшим числом иных значимых членов. Типичное множество амплитуд и их преобразование ДКП представлено на рис. 13.41. Отметим, что спектральные члены убывают, по крайней мере, как 1 и большинство членов высокой частоты, в основном, нулевые. Спектр посылается на устройство квантования, которое использует стандартные таблицы квантования для присвоения бит спектральным членам согласно их относительным амплитудам и их психовизуальному значению. Для компонентов яркости и цветности используются различные таблицы квантования.


Амплитуды пикселей

Амплитуды дискретного косинусного преобразования

Рис. 13 41. Пиксели и амплитуды ДКП, описывающие один и тот же блок 8x8 пикселей



Чтобы использовать преимущество большого числа нулевых позиций в квантованном ДКП, спектральные адреса ДКП сканируются зигзагообразным образом, как изображено на рис. 13.42. Зигзагообразная модель обеспечивает длинную последовательность нулей. Это улучшает эффективность кодирования группового кода Хаффмана, описывающего спектральные выборки. На рис. 13.43 представлена блок-схема кодера JPEG. Сигнал, доставленный на кодер, обычным образом представлен в виде растровой развертки с дискретными основными аддитивными цветами: красным, зеленым и синим (RGB). Цветная плоскость преобразуется в сигнал яркости (У) и цветности 0,564X (В-У) (обозначено как Cg) и 0,713х (Л-У) (обозначено как Сц), используя преобразование цветового контраста, разработанное для цветного ТВ. Это отображение описывается следующим образом:

0,299

0,587

0,114

-0,169

-0,331

0,500

0,500

-0,419

-0,081

Здесь компонент К образован для отражения чувствительности человеческого глаза к основным цветам.

0 1 2 3 4 5 6 7

Рис. 13 42. Зигзагообразное сканирование спектральных составляющих ДКП

R-G-В-

Преобразование

координат

цветов

Прореживание 2 1

Блок 8x8

Таблицы квантования

2-D ДКП

Квантование

п 0)

ai vd л о ш

р i П о

----т----

Таблицы кодирования

Модифицированный кодер Хаффмана

Заголовок

Таблицы

Y Св

Y Cr

Рис. 13.43. Блок-схема кодера JPEG



Глаз человека имеет разную чувствительность к цветным компонентам и компонентам яркости (черное и белое). Эта разница в способности к разрешению является следствием распределения рецепторов цвета (палочек) и рецепторов яркости (колбочек) на сетчатке. Человеческий глаз может различать 1-дюймовые чередующиеся черные и белые полоски со 180 футов (1/40 градуса). Для сравнения, 1-дюймовые сине-красные или сине-зеленые цветные полоски невозможно различить с расстояний, больших 40 футов (1/8 градуса). Следовательно, трехцветные образы требуют примерно на 1/25 (1/5 в каждом направлении) больше данных, чем нужно для получения черно-белого изображения. В далеком прошлом фотографы знали, что глаз требует очень малого числа цветных деталей. Чтобы придать образу цвет, существовала живая индустрия, в которой от руки раскрашивали черно-белые фотографии и почтовые открытки. Большинство аналоговых и цифровых цветных ТВ используют преимущество этой разницы в остроте восприятия для доставки дополнительных цветных компонентов через значительно сокращенную полосу частот. Стандарт NTSC определяет доставку всех трех цветов через полосу частот в 0,5 МГц, а не 4,2 МГц, действительно требуемую яркостным компонентом. Аналогично JPEG использует преимущество разницы в восприятии и выбирает компоненты цветового контраста с половинной частотой в направлении сканирования (х), но не в направлении поперек линий развертки (у).

Сигналы цветового контраста и сигналы с пониженной частотой дискретизации последовательно представлены как блоки 8x8 в двухмерном ДКП. Выходы ДКП квантуются с помощью соответствующей таблицы и затем зигзагообразно сканируются для передачи на кодер Хаффмана. JPEG использует кодер Хаффмана для кодирования коэффициентов переменной составляющей сигнала, но поскольку компоненты постоянной составляющей имеют высокую корреляцию между соседними блоками, для них используется дифференциальное кодирование. Разумеется, для формирования образа декодер обращает эти операции.

13.8.2.1.1. Варианты декодирования с помощью JPEG

Во время реконструкции образа декодер может работать последовательно, начиная с верхнего левого угла изображения и образуя блоки 8x8 пикселей по мере их поступления. Это последовательный режим JPEG. В прогрессивном режиме кодирования образ сначала объединяется в блоки 8x8, образованные только компонентом постоянной составляющей в каждом блоке. Это очень быстрый процесс, который представляет крупноблочный, но распознаваемый в результате предварительного просмотра образ, - процесс, часто демонстрируемый в Internet при загрузке файлов GIF (Graphic Interchange Format), которые в начале передачи данных доставляют только компоненты постоянной составляющей. Затем изображение обновляется в каждом блоке 8x8, образованном из компонентов постоянной составляющей и первых двух соседних компонентов, представляющих следующее множество данных, доставленных на декодер. И наконец, образ обновляется при полном разрешении посредством полного множества коэффициентов, связанных с каждым блоком 8x8.

При иерархическом кодировании образ кодируется и декодируется как перекрывающиеся кадры. Изображение с низким разрешением, выбранное с пониженной частотой (4:1 в каждом направлении), кодируется с использованием ДКП и квантованного коэффициента, образуя первый кадр. Изображение, полученное с помощью этого кадра, выбирается с более высокой частотой и сравнивается с версией исходного изображения большего разрешения (2:1 в каждом направлении), и разность, представляющая ошибку в формировании образа, снова кодируется как изображение MPEG. Два кадра, образо-
