вала передачи бита, вне зависимости от передаваемого знака. Этот гарантированный переход и может использоваться в качестве синхронизирующего сигнала.

3. Выявление ошибок. Некоторые схемы, такие как двубинарная кодировка, предлагают средство выявления информационных ошибок без введения в последовательность данных дополнительных битов выявления ошибок.

4. Сжатие полосы. Такие схемы, как, например, многоуровневые кодировки, повышают эффективность использования полосы, разрешая уменьшение полосы, требуемой для получения заданной скорости передачи данных; следовательно, на единицу полосы приходится больший объем передаваемой информации.

5. Дифференциальное кодирование. Этот метод позволяет инвертировать полярность сигналов в дифференциальной кодировке, не затрагивая при этом процесс детектирования данных. Это большой плюс в системах связи, в которых иногда происходит инвертирование сигналов. (Дифференциальная кодировка подробно рассмотрена в главе 4, раздел 4.5.2.)

6. Помехоустойчивость. Различные типы сигналов РСМ могут различаться по вероятности появления ошибочных битов при данном отношении сигнал/шум. Некоторые схемы более устойчивы к шумам, чем другие. Например, сигналы в кодировке NRZ имеют лучшую достоверность передачи, чем сигналы в униполярной кодировке RZ.

2.8.3. Спектральные параметры сигналов РСМ

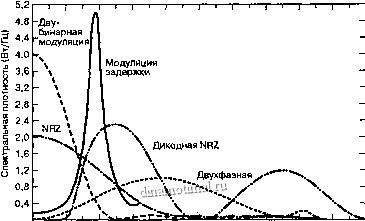

Наиболее распространенными критериями, используемыми при сравнении кодировок РСМ и выборе подходящего типа сигнала из многих доступных, являются спектральные характеристики, возможности битовой синхронизации и выявления ошибок, устойчивость к интерференции и помехам, а также цена и сложность реализации. Спектральные характеристики некоторых распространенных кодировок РСМ показаны на рис. 2.23. Здесь изображена зависимость спектральной плотности мощности (измеряется в Вт/Гц) от нормированной ширины полосы, WT, где W - ширина полосы, а Т - длительность импульса. Произведение WT часто называют базой сигнала. Поскольку скорость передачи импульсов или сигналов Rs обратна Т, нормированную ширину полосы можно также выразить как WR;. Из последнего выражения видно, что нормированная ширина полосы измеряется в герц/(импульс/с) или в герц/(символ/с). Это относительная мера ширины полосы; она описывает, насколько эффективно используется полоса пропускания при интересующей нас кодировке. Считается, что любой тип кодировки, требующий менее 1,0 Гц для передачи одного символа в секунду, эффективно использует полосу. Примеры: модуляция задержки и двубинарная кодировка (см. раздел 2.9). Для сравнения, любая кодировка, требующая более 1,0 Гц полосы для передачи одного символа в секунду, неэффективно использует полосу. Пример: двухфазная (манчестерская) кодировка. На рис. 2.23 можно также видеть распределение энергии сигналов в различных кодировках по спектру. Например, двубинарная кодировка и схема NRZ имеют значительное число спектральных компонентов около постоянной составляющей и на низких частотах, тогда как двухфазная кодировка всхще не содержит энергии та частоте постоянной составляющей.

Важным параметром измерения эффективности использования полосы является отношение RIW (измеряется в бит/с/герц). Эта мера характеризует скорость передачи данных, а не скорость передачи сигналов. Для данной схемы передачи сигналов отношение RIW описывает, какой объем данных может быть передан из расчета на каждый герц доступной полосы. (Подробнее об эффективности использования полосы в главе 9.)




) 0,2 0,4 0,6 0,8 1,0 1,2 1,4 1,6 1,8 WT(нормированная ширина полосы, где Г- ширина импульса)

Рис. 2.23. Спектральные плотности различных кодировок РСМ

2.8.4. Число бит на слово РСМ и число бит на символ

До настоящего момента для разбиения битов на фуппы с целью формирования символов для обработю! и передачи сигналов использовалось дтоичное разделение (Af=2*). Рассмотрим теперь аналогичное приложение, где также применима концепция М = 2*. Опищем процесс форматирования аналоговой информации в дтоичный поток посредством дискретизации, квантования и кодирования. Каждая аналоговая выборка преобразовывается в слово РСМ, состоящее из группы битов. Размер слова РСМ можно выразить через число квантовых уровней, разрещенных для каждой выборки; это равно числу значений, которое может принимать слово РСМ. Квантование также можно описать числом битов, требуемых для определения этого набора уровней. Связь между числом уровней на выборку и количеством битов, необходимых для представления этих уровней, аналогична связи между размером набора символов сообщения и числом битов, необходимых для представления символа (М= 2*), Чтобы различать эти два случая, изменим форму записи для сигналов РСМ. Вместо Af = 2* будем писать L=2, где L - число квантовых уровней в слове РСМ, а / - число битов, необходимых для представления этих уровней.

2.8.4.1. Размер слова РСМ

Сколько бит нужно выделить каждой аналоговой выборке? Для цифровых телефонных каналов каждая выборка речевого сигнала кодируется с использованием 8 бит, что дает 2, или 256 уровней на выборку. Выбор числа уровней (или числа бит на выборку) зависит от того, какое искажение, вызванное квантованием, мы можем допустить при использовании формата РСМ. Вообще, полезно вывести общую формулу, выражающую соотнощение между требуемым числом бит на аналоговую выборку (размер слова РСМ) и допустимым искажением, вызванным квантованием. Итак, пусть величина ошибки вследствие квантования, е, определяется как часть р удвоенной амплитуды напряжения аналогового сигнала:

(2.24)



Поскольку ошибка квантования не может быть больше qll, где q - интервал квантования, можем записать

где L - число уровней квантования. Для большинства приложений число уровней достаточно велико, так что (L- 1) можно заменить L, что и было сделано выше. Следовательно, из формул (2.24) и (2.25) можем записать следующее:

2 = L gt; - уровней (2.27)

/ gt;]og2-бит (2.28)

Важно отметить, что мы не путаем число бит на слово РСМ, обозначенное через I в уравнении (2.28), и число бит к, используемое в описании М-уровневой передачи данных. (Несколько ниже приводится пример 2.3, который поможет понять, чем отличаются эти два понятия.)

2.8.5. М-арные импульсно-модул1фованные сигналы

Существует три основных способа модулирования информации в последовательность импульсов: можно варьировать амплитуду, положение или длительность импульсов, что дает, соответственно, следующие схемы: амплитудно-импульсная модуляция (pulse-amplitude modulation - РАМ), фазово-импульсная модуляция (pulse-position modulation - РРМ) и широтно-импульсная модуляция (pulse-duration modulation - PDM или pulse-width modulation - PWM). Если информационные выборки без квантования модулируются в импульсы, получаемая импульсная модуляция называется аналоговой. Если информационные выборки вначале квантуются, превращаясь в символы Л/-арного алфавита, а затем модулируются импульсами, получаемая импульсная модуляция является цифровой, и мы будем называть ее М-арной импульсной модуляцией. При Л/-арной амплитудно-импульсной модуляции каждому из М возможных значений символов присваивается один из разрешенных уровней амплитуды. Ранее сигналы РСМ описывались как двоичные, имеющие два значения амплитуды (например, кодировки NRZ, RZ). Отметим, что такие сигналы РСМ, требующие всего двух уровней, представляют собой частный случай (Af = 2) Л/-арной кодировки РАМ. В данной книге сигналы РСМ выделены (см. разделы 2.1 и 2.8.2) и рассмотрены особо, поскольку они являются наиболее популярными схемами импульсной модуляции.

Л/-арная фазово-импульсная модуляция (РРМ) сигнала осуществляется путем задержки (или упреждения) появления импульса на время, соответствующее значению информационных символов. М-арная широтно-импульсная модуляция (PDM) осуществляется посредством изменения ширины импульса на величину,
