в данном случае Re{-} - действительная часть величины { }, а/. - несущая частота. Низкочастотный сигнал g(t) называется комплексной огибающей s(t) (см. раздел 6.4) и может быть выражен как

g(t) = \g(t)\e = me\ (15.3)

где R(t) = \g(t)\ - модуль огибающей, а ф(0 - ее фаза. Для чистого фазово- или частотно-модулированного сигнала R(t) будет постоянным и в общем случае будет медленно изменяться по сравнению с t = Щ.

В среде с замиранием g{t) изменится на комплексный безразмерный множитель а(Ое~* (его происхождение будет показано позже). Модифицированный низкочастотный сигнал можно записать в виде a(Oe ** g(0- Рассмотрим амплитуду a(t)R(t) этой огибающей, которую можно выразить через три положительных члена [3].

a(t)R(t) = m(t) X rod) х R(t) (15.4)

Здесь /и(0 называют компонентом крупномасштабного замирания огибающей, а Го(0 - компонентом мелкомасштабного замирания. Иногда m(t) именуют локалы1ым средним, или логарифмически нормалы1ым замиранием, поскольку его измеряемые значения можно статистически описать с помощью логарифма нормальной функции распределения вероятностей; или, что равносильно, при измерении в децибелах m(t) имеет гауссову функцию распределения вероятностей. Кроме того, Го(г) иногда называют замиранием вследствие многолучевого распространения, или релеевским замиранием. На рис. 15.3 показана связь между exit) и m(t) для мобильной радиосвязи. В этом рисунке учтено, что была передана немодулированная несущая волна, а это в контексте уравнения (15.4) означает, что в любое время R(t) = I. Типичный фафик зависимости мощности полученного сигнала от смещения антенны (обычно в единицах длины волны) показан на рис. 15.3, а. Мощность полученного сигнала является, конечно, функцией множителя а(0. Можно без труда определить мелкомасиггаб-ные замирания, наложенные на крупномасиггабные. Обычное изменение положения антенны, соответствующее переходу между соседними нулями изменения интенсивности сигнала вследствие мелкомасщтабного замирания, равно приблизительно половине длины юлны. На рис. 15.3, 5 крупномасштабное замирание или локальное среднее m(t) бьшо удалено, чтобы показать мелкомасштабное замирание го(0, относящееся к некоторой постоянной средней мощности. Напомним, что m(t) можно, как правило, оценить с помощью усреднения принятой огибающей по 10-30 длинам юлн. Логарифмически нормально распределенное замирание является относительно медленно изменяющейся функцией местоположения. Следует отметить, что в приложениях, включающих движение, таких как использование радио в движущейся машине, зависимость от местоположения равносильна зависимости от времени. Ниже приведены некоторые подробности, касающиеся статистики и механизмов крупномасштабного и мелкомасщтабного замираний.

15.2.1. Крупномасштабное замирание

Для систем мобильной радиосвязи Окумура (Okumora) [4] выполнил некоторые первоначальные измерения потерь в тракте для большого числа высот антенн и расстояний покрытия. Хата (Hata) [5] придал данным Окумуры вид параметрических формул. Вообще, модели распространения как для комнатных, так и для наружных каналов показывают, что средние потери в тракте Lp(d), как функция расстояния между передатчи-

ком и приемником d, пропорциональны л-й степени d, выраженного в единицах эталонного расстояния dfj. Математически это можно выразить следующим образом:

L,{d)

(15.5)

L id) часто определяется в децибелах.

Lp (d) (дБ) = L, (do) (дБ) + Юл Ig

\duJ

(15.6)

Эталонное расстояние do соответствует точке, размещенной в дальнем поле передающей антенны. Обычно значение do берется равным 1 км для крупных ячеек, 100 м - для микроячеек и 1 м - для комнатных каналов. Кроме того, оценивается (с помощью уравнения (15.1)) или измеряется Ldo). Lp(d) - это средние (по всему множеству различных местоположений) потери в тракте для данного значения d.

Смещение антенны

а) Суперпозиция мелкомасштабных и крупномасштабных замираний

Смещение антенны

б) Мелкомасштабное замирание относительно средней мощности

Рис. 15.3. Крупномасштабное и мелкомасштабное замирания

Если нарисовать фафик зависимости Lp{d) aidb логарифмическом масштабе обеих осей (для расстояний, больших ), то получится прямая линия с наклоном, равным 10п. Пока-

затель степени потерь в тракте п зависит от частоты, высоты антенны и среды распространения. В свободном пространстве, где распространение сигнала происходит согласно закону обратных квадратов (как описывается в разделе 5.3.1), п равно 2, что видно из уравнения (15.1). Если имеется эффект волновода (например, при распространении по улицам города), п может быть меньше 2. При наличии препятствий п больше. На рис. 15.4 показана зависимость потерь в тракте от расстояния, полученная при измерениях, проведенных в нескольких городах Германии [6]. Здесь потери в тракте измерялись относительно эталонного расстояния do = 100 м. Показана также линейная аппроксимация для разных значений показателя степени.

о Здание с усилителем

Штутгарт

А Дюссельдорф

V Здание на берегу реки

О Кронберг

+ Гамбург

п = 4

0 = 3

п = 2

п = 1

0,1 2 3 4 1 2 3 4

Расстояние между приемником и передатчиком (км)

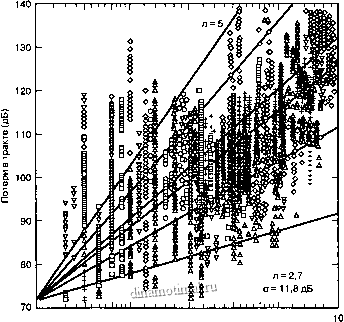

Рис. 15.4. Потери в тракте в зависимости от расстояния, измеренные в нескольких городах Германии. (Источник: Seidel S. Y. et. al. Path Loss, Scattering and Multipath Delay Statistics in Four European Cities of Digital Cellular and Microcellular Radiotelephone . IEEE Transactions on Vehicular Technology, vol. 40, n. 4, pp. 721-730, November, 1991.)

Выражение (15.6) показывает средние потери в тракте и, следовательно, непригодно для описания конкретной конфигурации или пути распространения сигнала. Необходимо ввести отклонения от среднего значения, поскольку в различных городах среда может существенно влиять на работу системы, даже при одинаковом расположении передатчика и приемника. На рис. 15.4 показано, что разброс величины потерь
