Окончание табл. 15.1

Модуляция

DPSK (дифференциально-когерентная) Ортогональная FSK (когерентная) Ортогональная FSK (некогерентная)

2( j,/o)E(a) 1

liEblNoma?) 1

( j/;Vo)E(a

Proakis J. D. Digital Communications. McGraw-Hill, New York, 1983.

0,5 -

0,2 10-1 5

10-2

10-3 5

10- 5

10-5

1 1 1

1 1 1

FSKc gt;v N. когерентным N. \ детектированием\ N

4 fsk с Некогерентным V детектированием

dpskN

\ \. N..

psk\\ \

1 1 1

1 1 .1

15 20 Eb/No (дБ)

Рис. 15.16. Вероятность ошибки при двоичной передаче по каналу с медленным релеевским замиранием. (Источник: Pmakis J. G. Digital Communications, McGraw-Hill Book Company, New York, 1983.;

Глава 15. Каналы с замиоаниями



15.5. Борьба с ухудшением характеристик, вызванным эффектами замирания

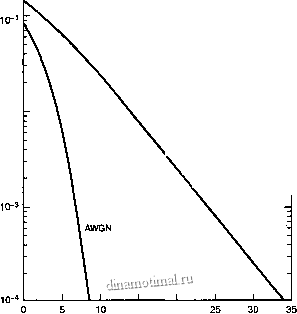

в подписи к рис. 15.17 хорошая, плохая, ужасная отражены три основные категории характеристик, выраженных через вероятность битоюй ошибки в зависимости от EJNo-Крайняя левая кривая, имеющая экспоненциальную форму, соответствует ожидаемому поведению данной зависимости при использовании любых номинальных схем модуляции при AWGN. Видно, что при разумном уровне EJNq можно ожидать хорошей достоверности передачи. Средняя кривая, названная релеевским пределом, демонстрирует ухудшение достоверности передачи, вытекающее из уменьшения EJNq, что характерно для амплитудного или медленного замирания при отсутствии компонента, распространяющегося вдоль линии прямой видимости. Кривая является функцией, обратно пропорциональной EJN, так что для значений EJN lt;i, представляющих практический интерес, характеристики будут плохими . При релеевском замирании, чтобы указать на то, что проюдится усреднение по лучшим и худшим случаям замирания, часто вюдятся параметры с чертой. Следовательно, часто можно увидеть графики вероятности битоюй ошибки с усредненными параметрами, обозначенными и Eb/Nq. Такое обозначение акцентирует внимание на

том, что каналы с замираниями имеют память; таким образом, принятые выборки сигнала коррелируют друг с другом во времени. Следовательно, при создании таких графиков вероятности ошибки для каналов с замиранием, необходимо изучить процесс в течение промежутка времени, намного превышающего время когерентности канала. Кривая, достигающая непоправимого уровня ошибок, часто называется дном ошибок (епог floor) и представляет ужасную характеристику, при этом вероятность битоюй ошибки может выходить на постоянный уровень, близкий к 0,5. Это соответствует эффекту сильного ухудшения характеристик, который может проявиться при частотно-селективном или быстром замирании.

Если в результате замирания канал вносит искажения в сигнал, для системы может быть характерен неисправимый уровень ошибок, превышающий допустимую частоту появления ошибок. В этом случае никакое увеличение Е/Ыо не поможет достичь желаемого уровня достоверности передачи, и единственно доступным подходом, допускающим улучшение, является использование каких-либо иных методов устранения или уменьшения искажений. Метод борьбы зависит от того, вызвано ли искажение частотно-селективным или быстрым замиранием. Когда искажение сигнала будет смягчено, зависимость Рв от EJNo может перейти из категории ужасно в категорию, близкую к плохо - кривая релеевского предела. Далее можно использовать дополнительные методы борьбы с эффектами, вызванными замиранием, приложив усилия к приближению характеристики системы к характеристикам канала AWGN, применив некоторые виды разнесения, чтобы снабдить приемник набором некоррелирующих копий сигнала, и воспользовавшись мощным кодом коррекции ошибок.

На рис. 15.18 перечислено несколько методов борьбы как с искажением сигнала, так и с уменьшением SNR. Если рис. 15.1 и 15.7 ифают роль проюдника по описанию явлений замирания и их следствий, то рис. 15.18 аналогичным образом может служить для описания методов борьбы с этими явлениями и их следствиями. Предлагаемые подходы используются, когда проектирование системы рассматривается в два основных этапа: первый - выбор метода борьбы, уменьшающего или устраняющего любые ухудшения характеристик, вызванные искажениями; второй - выбор типа разнесения, который позволил бы наилучшим образом приблизиться к характеристикам канала AWGN.



Рв 10-2

-I-1-1-1-1-г

Частотно-селективное или быстрое замирание (Ре может достигать 0,5)

Амплитудное и медленное-замирание


Релеевский предел

15 20 ь/Мо(дБ)

Рис. 15.17. Достоверность передачи сигналов: хорошая, плохая, ужасная

Меры против искажения

Меры против потери SNR

Частстно-селективнсе искажение

Адаптивное выравнивание (например, использование эквалайзеров с обратной связью по принятию решения или эквалайзеров Витерби)

Расширение спектра (методом прямой последовательности или перестройки частоты)

Ортогональное FDM (OFDM)

Контрольный сигнал

Быстрое и медленное замирание

Некоторое разнообразие для получения дополнительных некоррелирующих оценок сигнала

Коды коррекции ошибок

Искажение вследствие быстрого замирания

Устойчивая модуляция

Избьп-очность для увеличения скорости передачи сигналов

Кодирование и чередование

Типы рвзнесения

Время (например, чередование) Частота (например, расширение полосы, спектра методом прямой последовательности или перестройки частоты)

Пространство (например, разнесенные принимающие антенны) Поляризация

Рис. 15.18. Основные типы борьбы с искажением и снижением SNR
