-I-1-I-I I I I 11-1-1-i I I I I 11-1-1-I I I I I I.

. Модем DBPSK

. Медленное релеевское замирание

Сверточное кодирование Степень кодирования 1/2, К = 7, (133, 171), Сверточное чередование Мягкое декодирование Витерби г 32-битовые каналы


t г I I I г

10-3 10-2 10-1 1

Частота появления ошибок в демодулированных битах

Рис. 15.19. Вероятность ошибки для различных отношений времени чередования к времени когерентности

На рис. 15.20, а показаны области, характеризуемые разными функциями замирания {ее,}. В области между точками do и dy функция замирания равна cci, между точками dy и 2 - cij и т.д. Пусть точки d, расположены через равное расстояние М. На рис. 15.20, б показан автомобиль, движущийся с небольшой скоростью; когда он перемещается на расстояние М, его передатчик успевает излучить девять символов. Допустим, что рабочий интервал устройства чередования - это три символа, так что символы s1-s9 появляются в произвольном порядке, показанном на рис. 15.20, б. Отметим, что все девять символов испытывают одинаковое замирание laquo;ь так что после восстановления исходного сигнала мы не обнаружим никакого преимущества чередования. Рассмотрим теперь рис. 15.20, в, на котором автомобиль движется в 3 раза бы-



стрее, чем на рис. 15.20, б; таким образом, когда он переместится на расстояние М, его передатчик излучит только три символа. Как и ранее, символы подвержены замиранию, характерному для этой области. В результате этого получаем последовательность из девяти символов, показанную на рис. 15.20, в. После восстановления исходной последовательности из последовательности, показанной на рис. 15.20, в, получаем следующие пары множитель замирания/символ : cCiSi, laquo;22. lt;ъ5ъ, laquo;14, laquo;2*5, ajs, is ccjSg, laquo;39. Можно видеть, что смежные символы искажаются вследствие влияния различных множителей замирания. Таким образом, чередование с временным периодом, слишком малым, чтобы давать хотя бы какие-нибудь преимущества при низких скоростях, оправдывает себя при более высоких скоростях.

Ad gt;

lt; amp;d gt;

lt; Ad gt;

laquo;1

laquo;2

do d, d2

a) Зависимость поглощения a, от расстояния

laquo;3

Передающий терминал перемещается из do в da

lt;?

laquo;

do d, d2

б) Передача симолов s, после чередования (нескоростная машина)

aiSi

3,34

3,37

3232

зг35

32S8

азЗб

33S9

do di d2 ds

в) Передзчз символов s, после чередовзния (скоростнзя мзшинз) Рис. 15.20. Преимущества чередования при увеличении скорости радиостанции

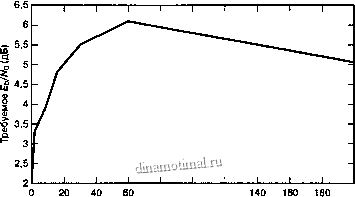

На рис. 15.21 также показано, что хотя с увеличением скорости мобильного устройства качество связи и ухудшается (увеличивается скорость замирания), польза от чередования при этом возрастает. На рис. 15.21 представлены результаты эксплуата- ционных испытаний, проведенных на системе CDMA, удовлетворяющей стандарту Interim Specification 95 (IS-95), в канале, состоящем из движущегося устройства и базовой станции [53]. На рисунке показана зависимость отношения EJNo, требуемого для поддержания частоты ошибок в кадрах (20 мс данных), равной 1%, от скорости передвижного устройства. Наилучшие характеристики (наименьшее требуемое EJN, достигаются при низких скоростях от О до 20 км/ч. Это область низких скоростей, в которой методы регулирования мощности в системе могут наиболее эффективно компенсировать эффекты медленного замирания; при низких скоростях чередование не приносит какой-либо пользы, и на графике показано сильное ухудшение характеристик как функция скорости. При скорости порядка 20-60 км/ч крутизна этого ухудшения уменьшается. Это область, в которой регулирование мощности в системе уже не позволяет полностью справиться с возрастанием скорости замирания, и в то же



время использование чередования еще не приносит достаточной пользы. На скорости 60 км/ч достоверность передачи для такой системы достигает наихудшего значения. Когда устройство движется более 60 км/ч, контроль мощности уже не позволяет как-либо бороться с замиранием, однако чередование обеспечивает неизменное улучшение харакгеристик при увеличении скорости. Задача устройства чередования, заключающаяся в преобразовании эффектов глубокого замирания (коррелирующие во времени события) в случайные события, упрощается с ростом скорости. Итак, достоверность передачи по каналу с замираниями обычно ухудшается с ростом скорости, поскольку возрастает доплеровское расширение или скорость замирания. В то же время использование чередования, которое становится более эффективно при высоких скоростях, приводит к ослаблению эффектов ухудшения. Эта тенденция повышения достоверности передачи не может продолжаться бесконечно. В конечном счете производительность системы достигает уровня неустранимых ошибок, показанного на рис. 15.15. Следовательно, если бы измерения, показанные на рис. 15.21, проводились при скоростях, превышающих 200 км/ч, то на графике была бы точка, в которой кривая развернулась бы круто вверх, что соответствовало бы ухудшению рабочих харакгеристик, вызванному возрастанием доплеровского эффекта.


80 100 120 Скорость (км/ч)

Рис. 15.21. Типичная зависимость требуемого Еь/No от скорости движения. Используется релеевский канал с двумя независимыми путями распространения, частота передачи 850 МГц, частота появления ошибочных кадров 1%
