S2(.t)=a2iVl(.t)=-Aff X

= -A,

где коэффициенты an и a2\ равны, соответственно, а4т и - A-Jt . При использовании антиподных импульсов можно считать, что приемник-коррелятор имеет вид, показанный на рис. 3.12, б, с опорным сигналом, равным л/Г7г . Итак, при передаче si(t) = A, можем записать следующее:

fl,(r) = E{z(nii(0} = E

VF VF

= А!т .

Поскольку E{n(0}=0, а значит для антиподной передачи сигналов Еь= АТ, то 1(7 ) = .уЁ. Аналогично при приеме сигнала r{t) - siit) + n(t) получаем 2(7 ) = -у[Щ. Если опорные сигналы рассматривать именно таким образом, то математическое ожидание равно у[Ё (измеряется в нормированных вольтах, пропорциональных

принятой энергии). Приведенный подход к описанию коррелятора дает удобное выражение z(7), имеющее те же единицы измерения (вольт), что используются вне блоков перемножения и интегрирования. Еще раз повторим важный момент: на выходе устройства дискретизации (в додетекторной точке) тестовая статистика г(Т) - это сигнал напряжения, пропорциональный энергии принятого сигнала.

На рис. 3.14 показана зависимость Рв от Е/Ло для биполярной и униполярной передачи сигналов. Существует только два точных способа сравнения этих кривых. Проведем вертикальную линию при некотором данном отнощении EiJNq, скажем 10 дБ. Видим, что униполярная передача сигналов дает вероятность Рв порядка 10, а биполярная - порядка 10 *. Нижняя кривая соответствует лучшей достоверности передачи. Можно также провести горизонтальную линию при некотором требуемом уровне Рв, скажем 10 Видим, что при униполярной передаче сигналов каждый принятый бит потребует отношения E/JNo порядка 12,5 дБ, а при биполярной передаче - не более 9,5 дБ. Разумеется, более низкие требования лучше (требуется меньшая мощность, меньшая полоса). Вообще, более достоверным схемам соответствуют кривые, расположенные ближе к левой и нижней осям. Изучая кривые на рис. 3.14, видим, что биполярная схема имеет выигрыш в 3 дБ по сравнению с униполярной. Это отличие могло быть предсказано ранее, поскольку отношение EiJNq в формулах (3.70) и (3.71) отличалось в 2 раза. В главе 4 будет показано, что при детектировании с использованием согласованного фильтра полосовая антиподная передача сигналов (например, двоичная фазовая манипуляция) дает такое же значение Рв, как и низкочастотная антиподная передача сигналов (например, с помощью биполярных импульсов). Также будет показано, что при детектировании с помощью согласованного фильтра полосовая ортогональная передача сигналов (например, ортогональная частотная манипуляция) дает такое же значение Рв, как и низкочастотная ортогональная передача сигналов (например, с использованием униполярных импульсов).



1,0 0,5

-1-Г

Прием низкочастотных униполярных сигналов с помощью согласованного фильтра


6 7 8 9 Eb/Na (дБ)

10 11 12 13 14 15

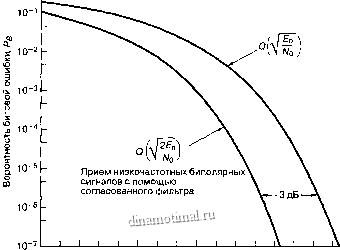

Рис. 3.14. Вероятность появления ошибочного бита при униполярной и биполярной передаче сигналов

3.3. Межсимвольная интерференция

На рис. 3.15, а представлены фильтрующие элементы типичной системы цифровой связи. В системе - передатчике, приемнике и канале - используется множество разнообразных фильтров (и реактивных элементов, таких как емкость и индуктивность). В передатчике информационные символы, описываемые как импульсы или уровни напряжения, модулируют импульсы, которые затем фильтруются для согласования с определенными ограничениями полосы. В низкочастотных системах канал (кабель) имеет распределенное реактивное сопротивление, искажающее импульсы. Некоторые полосовые системы, такие как беспроводные, являются, по сути, каналами с замираниями (см. главу 15), которые проявляют себя как нежелательные фильтры, также искажающие сигнал. Если принимающий фильтр настраивается на компенсацию искажения, вызванного как передатчиком, так и каналом, он часто называется выравнивающим (equalizing filter) или принимающим/выравнивающим (receiving/equalizing). На рис. 3.15, 5 приведена удобная модель системы, объединяющая все эффекты фильтрации в одну общесистемную передаточную функцию:

(/) = Я,(/)Я,(/)Я,(/).

(3.77)



Передающий фильтр

Канал

Принимающий

фильтр iTlkT-

Детектор

Импульс 1

Импульс 2

t = kT

Детектор

Рис. 3.15. Межсимвольная интерференция в процессе детектирование: а) типичная низкочастотная цифровая система; б) эквивалентная модель

Здесь H,(f) характеризует передающий фильтр, Нф - фильтрацию в канале, а Hr(f) - принимающий/выравнивающий фильтр. Таким образом, характеристика Hif) представляет передаточную функцию всей системы, отвечающую за все этапы фильтрации в различных местах цепочки передатчик-канал-приемник. В бинарной системе, использующей какую-нибудь распространенную кодировку РСМ, например NRZ-L, детектор принимает решение относительно значения символа путем сравнения выборки принятого импульса с порогом. Например, детектор, изображенный на рис. 3.15, решает, что была послана двоичная единица, если принятый импульс положителен, или двоичный нуль - в противном случае. Вследствие системной фильтрации принятые импульсы могут перекрываться, как показано на рис. 3.15, б. Хвост импульса может размываться на соседний интервал передачи символа, таким образом мешая процессу детектирования и повышая вероятность появления ошибки; подобный процесс получил название межсимвольной интерференции (intersymbol interference - ISl). Даже при отсутствии шумов воздействие фильтрации и искажение, вызванное каналом, приводят к возникновению 1S1. Иногда функция H,(f) задается, и задача состоит в определении Я-(/) и Нгф, минимизирующих 1SI на выходе Нгф.

Исследованием проблемы задания формы принятого импульса с тем, чтобы предотвратить появление 1SI на детекторе, долгое время занимался Найквист [6]. Он показал, что минимальная теоретическая ширина полосы системы, требуемая для детектирования Rs символов/секунду без 1S1, равна RJ2 Гц. Это возможно, если передаточная функция системы H{f) имеет прямоугольную форму, как показано на рис. 3.16, а. Для низкочастотных систем с такой H{j), что односторонняя ширина полосы фильтра равна 1/27 (идеальный фильтр Найквиста), импульсная характеристика функции (/), вычисляемая с помощью обратного преобразования Фурье (см. табл. А.1), имеет вид h(t)= sine (t/T); она показана на рис. 3.16, 5. Импульс, описываемый функцией sine (t/T), называется идеальным импульсом Найквиста; он имеет бесконечную длительность и состоит из многочисленных лепестков: главного и боковых, именуемых хво-
