чинными (импульсный отклик фильтра имеет бесконечную продолжительность и фильтрованный импульс начинается в момент t = - deg; deg;). На практике фильтр формирования импульсов должен удовлетворять двум требованиям. Он должен обеспечивать желаемое сглаживание и должен быть реализуем (импульсный отклик должен усекаться до конечного размера).

1Н(/)1

/Г = 0

, = 0,5

=1,0

1 J J L

Т 4Т 2Г ~ 4Г -Wo

plusmn; plusmn; А

47 27 47 Щ

Ь(Х)11Щ


-37 -27 -7

7 27 37

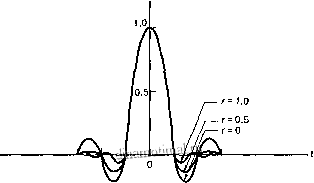

Рис. 3.17. Характеристики фильтров типа приподнятого косинуса: а) передаточная функция системы; б) импульсный отклик системы

Используя ограничение ширины полосы по Найквисту (минимальная ширина полосы W, требуемая для поддержания скорости Rj символов/с без межсимвольной интерференции, равна RJ2 Гц), можно вывести более обшее соотношение между требуемой полосой и скоростью передачи символов, включающее коэффициент сглаживания к

(3.80)

Таким образом, при г = 0 формула (3.80) описывает минимальную требуемую полосу для обеспечения идеальной фильтрации по Найквисту. При г gt;0 ширина полосы превышает минимум Найквиста; следовательтю, для этого случая R меньше удвоенной



ширины полосы. Если демодулятор подает на выход одну выборку на символ, теорема о дискретном представлении Найквиста нарушается, поскольку у нас остается слишком мало выборок для однозначного восстановления аналогового сигнала (присутствует наложение). Впрочем, в системах цифровой связи нас и не интересует восстановление аналоговых сигналов. Кроме того, поскольку семейство фильтров с характеристикой типа приподнятого косинуса характеризуется нулевой межсимвольной интерференцией в каждый момент произведения выборки из символа, мы по-прежнему можем добиться однозначного детектирования.

Сигналы с полосовой модуляцией (см главу 4), такие как сигналы с амплитудной (amplitude-shift keying - ASK) и фазовой манипуляцией (phase-shift keying - PSK), требуют вдвое большей полосы передачи, чем эквивалентные низкочастотные сигналы (см. раздел 1.7.1). Такие смешенные по частоте сигналы занимают полосу, вдвое большую по ширине соответствуюшей низкочастотной; зачастую их называют двухполосными (double-sideband - DSB). Следовательно, для сигналов в кодировках ASK и PSK соотношение между требуемой шириной полосы Wsb и скоростью передачи символов Rj принимает следующий вид:

Wdsb = (1 + Ой,. (3.81)

Напомним, что передаточная функция, имеющая вид приподнятого косинуса, - это общесистемная функция H(f), описывающая полный проход сообщения, отправленного передатчиком (в виде импульса), через канал и принимающий фильтр. Фильтрация в приемнике описывается частью обшей передаточной функции, тогда как подавление межсимвольной интерференции обеспечивает передаточная функция, имеющая вид приподнятого косинуса. Как следствие сказанного, принимающий и передающий фильтры часто выбираются (согласовываются) так, чтобы передаточная функция каждого имела вид квадратного корня из приподнятого Kocwftyca. Подавтение любой межсимвольной интерференции, внесенной каналом, обеспечивает произведение этих двух функций, которое дает общую передаточную функцию системы, имеющую вид приподнятого косинуса. Если же для уменьшения последствий привнесенной каналом межсимвольной интерференции вводится отдельный выравнивающий фильтр, принимающий и выравнивающий фильтры могут совместно настраиваться так, чтобы компенсировать искажение, вызванное как передатчиком, так и каналом; при этом общая передаточная функция системы характеризуется нулевой межсимвольной интерференцией.

Рассмотрим компромиссы, с которыми приходится сталкиваться при выборе фильтров формирования импульсов. Чем больше коэффициент сглаживания фильтра, тем короче будут хвосты импульсов (из этого следует, что амплитуды хвостов также будут меньше). Меньшие хвосты менее чувствительны к ошибкам синхронизации, а значит, подвержены меньшему искажению вследствие межсимвольной интерференции. Отметим, что на рис. 3.17, 5 даже для г = 1 ошибка синхронизации по-прежнему приводит к некоторому увеличению межсимвольной интерференции. Но в то же время в этом случае проблема менее серьезна, чем при г = О, поскольку при г = О хвосты сигнала h(t) больше, чем при г=1. Увеличение хвостов - это плата за повышение избытка полосы. С другой стороны, чем меньше коэффициент сглаживания фильтра, тем меньше избыток полосы, а это позволяет повысить скорость передачи сигналов или число пользователей, которые могут одновременно использовать систему. В этом случае мы платим более длительными хвостами импульсов, большими их амплитудами, а следовательно, большей восприимчивостью к ошибкам синхронизации.



3.3.2. Факторы роста вероятности ошибки

Факторы повышения вероятности возникновения ошибки в цифровой связи могут быть следующими. Во-первых, это связано с падением мощности принятого сигнала или с повышением мощности шума или интерференции, что в любом случае приводит к уменьшению отношения сигнал/шум, или EJNq. Во-вторых, это искажение сигнала, вызванное, например, межсимвольной интерференцией. Ниже показывается, чем отличаются эти факторы.

Предположим, нам нужна система связи с такой зависимостью вероятности появления ошибочного бита Рв от отношения EJNq, какая изображена сплошной линией на рис. 3.18, а. Предположим, что после настройки системы и проведения измерений оказывается, к нашему разочарованию, что вероятность Рв соответствует не теоретической кривой, а кривой, показанной на рис. 3.18, а пунктиром. Причина проигрыша в EJNq - потеря сигналом мощности или повышение шума или интерференции. Желаемой вероятности ошибочного бита в 10 соответствует теоретическая величина EJNo = 10 дБ. Поскольку производительность реальной системы не соответствует теоретическим расчетам, нам следует использовать пунктирный фафик и добиться отношения n0, равного 12 дБ (для получения той же вероятности Рь= 10 ). Если причины проблемы устранить нельзя, то насколько большее отношение Ei/Nq требуется теперь для получения необходимой вероятности ошибочного бита? Ответ, разумеется, - 2 дБ. Вообще, это может оказаться серьезной проблемой, особенно если система располагает офаниченной мощностью и получить дополнительные 2 дБ весьма сложно. Но все же ухудшение отношения EJNo не смертельно, по сравнению с ухудшением качества, вызванным искажением.


Eb/NoiaB)

10 12

Eb/NoiRB)

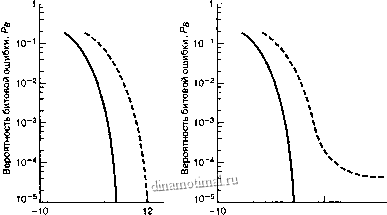

Рис. 3.18. Факторы роста вероятности ошибки: а) ухудшения EyJNo: б) непреодолимое ухудшение, вызванное искажением

Обратимся к рис 3.18, б п представим, что мы снова не получили желаемой вероятности, описываемой сплошной кривой. Но в этот раз причиной стало не уменьшение отношения сигнал/шум, а искажение, вызванное межсимвольной интерференцией (реальная кривая показана пунктиром). Если причину проблемы устранить нельзя.
