то насколько большее отношение EiJNq требуется теперь для получения необходимой вероятности ошибочного бита? В этом случае потребуется бесконечное увеличение. Другими словами, не существует такого EJNq, которое позволило бы устранить проблему. Если непреодолимое ухудшение описывается такой кривой, как показана на рис. 3.18, б, то никакое увеличение EJNa не может дать желаемого результата (предполагается, что нижняя точка пунктирной кривой находится выше требуемой вероятности Рв). Безусловно, каждая кривая зависимости Рв от EiJNq имеет где-то нижнюю точку, но если эта точка находится далеко за областью, представляющей практический интерес, то она уже не имеет значения.

Итак, увеличение отношения Et/N не всегда помогает решить проблему межсимвольной интерференции (особенно если кривая зависимости Рв от EiJNq выходит за область практического интереса). Это можно поршть, взглянув на перекрывающиеся импульсы на рис. 3.15, б - увеличение отношения EJNq никак не влияет на длительность области перекрытия, и степень искажения импульсов не изменится. Так что же обычно противопоставляют искажающему эффекту межсимвольрюй интерференции? В данной ситуации наиболее приемлемым является метод, именуемый выравниванием (см. раздел 3.4). Поскольку причиной межсимвольной интерференции является искажение вследствие фильтрации в передатчике и канале, выравнивание можно рассматривать как процесс, компенсирующий подобные иеоптимальные эффекты фильтрации.

Пример 3.3. Требования к ширине полосы

а) Найдите минимальную ширину полосы, требуемую для низкочастотной передачи последовательности четырехуровневых импульсов в кодировке РАМ со скоростью R - 2400 бит/с, если передаточная характеристика системы имеет вид приподнятого косинуса со 100%-ным избьпком полосы (г= 1).

б) Та же последовательность модулируется несущей, так что теперь низкочастотный спектр смещен и центрирован на частоте /о Определите минимальную двустороннюю полосу, требуемую для передачи модулированной последовательности РАМ. Передаточная характеристика считается такой же, как и в п. а.

Решение

а) М = 2, поскольку М = А уровня, к = 2.

R 2400

Скорость передачи символов или импульсов Лj = - =-= 1200 символов / с;

к 2

минимальная ширина полосы W = (l + г)Р = (2)(1200) - 1200 Гц .

На рис. 3.19, а во временной области показан принятый видеоимпульс в кодировке РАМ; из выражения (3.79) получим функцию hit). На рис. 3.19, б показан Фурье-образ функции h(t) - функция типа приподнятого косинуса. Отметим, что требуемая ширина полосы, W, находится в диапазоне от/=0 до/= 1/Т; она вдвое превышает теоретическую минимальную полосу по Найквисту.

б) Здесь, как и в п. а,

R; = 1200 символов/с;

VVdsb = (1 + r)Rs = 2(1200) = 2400 Гц. На рис. 3.20, а показан модулированный принятый импульс. Этот сигнал в кодировке РАМ можно рассматривать как произведение высокочастотной синусоидальной несущей и сигнала с формой импульса, показанной на рис. 3.19, а. Односторонний спектральный график на рис. 3.20, б показывает спектр модулированного сигнала, полоса которого выражается следующей формулой:



tj V /,

m-to)


a) 6)

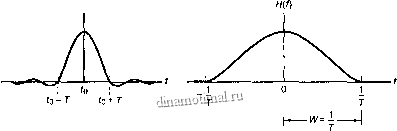

Puc. 3 19. Сформированный импульс и низкочастотный спектр типа приподнятого косинуса

h{t-to)


to-T to to + T

Wdsb = (o + 1/7} - (fo - УЛ = 2/7

Puc. 3.20. Модулированный сформированный импульс и двухполосный модулированный спектр типа приподнятого косинуса

При смещении вверх по частоте спектра, показанного на рис. 3.19, а, смещаются отрицательная и положительная половины низкочастотного спектра, таким образом требуемая полоса передачи дублируется. Как указывает название, двусторонний сигнал имеет две боковые полосы: верхнюю боковую полосу (upper sideband - USB), получаемую из положительной половины низкочастотного сигнала, и нижнюю боковую полосу (lower sideband - LSB), получаемую из отрицательной половины.

Пример 3.4. Цифровые телефонные каналы

Сравните требования к ширине полосы системы для наземного аналогового телефонного канала передачи в речевом диапазоне (3 кГц) и цифрового канала. Для цифрового канала речь форматируется как поток битов в кодировке РСМ с частотой дискретизации аналого-цифрового преобразователя 8000 выборок/с. Каждая речевая выборка квантуется одним из 256 уровней. Затем поток битов передается с использованием сигналов РСМ и принимается с нулевой межсимвольной интерференцией.

Решение

Процесс дискретизации и квантования дает РСМ-слова, каждое из которых представляет одну выборку и относится к одному из L = 256 различных уровней. Если каждая выборка передается как 256-уровневый РАМ-импульс (символ), то из формулы (3.82) получим ширину полосы (без межсимвольной интерференции), требуемую для передачи символов/с:

\У gt;-Гц. 2



Здесь равенство достигается только при использовании идеальной фильтрации Найквиста. Поскольку цифровая телефонная система использует (двоичные) сигналы РСМ, каждое слово РСМ преобразовывается в / = logz L = \og2 256 = 8 бит. Следовательно, полоса, необходимая для передачи речи с использованием РСМ, равна следующему выражению;

WpcM (log2 )-7-Гцг

gt;-(8 бит/символ) (80(Ю симолов/с) = 32 кГц . 2

Описанный аналоговый канал передачи речи (3 кГц) обычно требует полосы порядка 4 кГц, включая некоторые разделительные полосы между каналами, называемые защитными (guard band). Следовательно, при использовании формата РСМ, 8-битового квантования и двоичной передачи с сигналами РСМ требуется примерно в 8 раз большая полоса, чем при использовании аналогового канала.

3.3.3. Демодуляция/детектирование сформированных импульсов

3.3.3.1. Согласованные и обычные фильтры

Обычные фильтры отсекают нежелательные спектральные компоненты принятого сигнала при поддержании некоторой точности воспроизведения сигналов в выбранной области спектра, называемой полосой пропускания (pass-band). В общем случае эти фильтры разрабатываются для обеспечения приблизительно одинакового усиления, линейного увеличения фазы в зависимости от частоты в пределах полосы пропускания и минимального поглощения в остальной части спектра, именуемой полосой заграждения (stop-band). Согласованный фильтр имеет несколько иные проектные приоритеты , направленные на максимизацию отношения сигнал/шум известного сигнала при шуме AWGN. В обычных фильтрах используются случайные сигналы, и результат фильтрации определяется только полосами сигналов, тогда как согласованные фильтры предназначены для известных сигналов, имеющими случайные параметры (такие, как амплитуда и время). Согласованный фильтр можно рассматривать как шаблон, который согласовывает обрабатываемый сигнал с известной формой. Обычный фильтр сохраняет временную или спектральную структуру сигнала. Согласованный фильтр, наоборот, в значительной степени модифицирует временную структуру путем сбора энергии сигнала, которая согласовывается с его шаблоном, и в завершение каждого интервала передачи символа представляет результат фильтрации в виде значения максимальной амплитуды. Вообще, в цифровой связи приемник обрабатывает поступающие сигналы с помощью фильтров обоих типов. Задачей обычного фильтра является изоляция и извлечение высокоточной аппроксимации сигнала с последующей передачей результата согласованному фильтру. Согласованный фильтр накапливает энергию принятого сигнала, и в момент взятия выборки {t = T) на выход фильтра подается напряжение, пропорциональное этой энергии, после чего следует детектирование и дальнейшая обработка сигнала.

3.3.3.2. Импульсы Найквиста

Рассмотрим последовательность информационных импульсов на входе передатчика и последовательность импульсов, получаемую на выходе согласованного фильтра с характеристикой типа приподнятого косинуса (перед дискретизацией). На рис. 3.21 переданные данные представлены импульсными сигналами, которые появляются в мо-
