менты времени Tq, т ... . Фильтрование приводит к расширению входных сигналов, а следовательно, к запаздыванию их во времени. Время поступления импульсов обозначим to, fl, ... . Импульс, переданный в момент времени Tq, поступает в приемник в момент времени fo. Хвост, предшествующий основному лепестку демодулированного импульса, называется его предтечей (precursor). Для реальной системы с фиксированным системным эталонным временем принцип причинности предписывает условие fo gt; То, а разность времен ть - о выражает задержку распространения в системе. В данном примере интервал времени от начала предтечи демодулированного импульса и до появления его главного лепестка или максимальной амплитуды равен ЗГ (утроенное время передачи импульса). Каждый выходящий импульс последовательности накладывается на другие импульсы; каждый импульс воздействует на основные лепестки трех предшествующих и трех последующих импульсов. В подобном случае, когда импульс фильтруется (формируется) так, что занимает более одного интервала передачи символа, определяется параметр, называемый временем поддержки (support time) импульса. Время поддержки - это количество интервалов передачи символа в течение длительности импульса. На рис. 3.21 время поддержки импульса равно 6 интервалам передачи символа (7 информационных точек с 6 интервалами между ними).

plusmn;11

Вход

хо х1 т2

Время передачи

Фильтр нижних частот

Выход

Время поддержки импульса Рис. 3.21. Фильтрованная последовательность импульсов: выход и вход

На рис. 3.22, а показан импульсный отклик фильтра с характеристикой типа корня из приподнятого косинуса (максимальное значение нормированного фильтра равно единице, коэффициент сглаживания фильтра г = 0,5), а на рис. 3.22, б изображен импульсный отклик фильтра с характеристикой типа приподнятого косинуса, называемый импульсом Найквиста (нормирование и значение коэффициента сглаживания такие же, как и на рис. 3.22, а). Изучая эти два импульса, можно заметить, что они очень похожи. Однако первый имеет несколько более частые переходы, а значит, его спектр (корень квадратный из приподнятого косинуса) не так быстро затухает, как спектр (приподнятый косинус) импульса Найквиста. Еще одним малозаметным, но важным отличием является то, что импульс Найквиста с характеристикой типа корня из приподнятого косинуса не дает нулевой межсимвольной интерференции (можно проверить, что хвосты импульса на рис. 3.22, а не проходят через точку нулевой амплитуды в моменты взятия выборок). В то же время, если фильтр с характеристикой типа корня из приподнятого косинуса используется и в передатчике, и в приемнике, произведение передаточных функций двух фильтров дает характеристику типа приподнятого косинуса, что означает нулевую межсимвольную интерференцию на выходе.

Было бы неплохо рассмотреть, как импульсы Найквиста с характеристикой типа корня из приподнятого косинуса выглядят на выходе передатчика и какую форму они имеют после демодуляции с фильтром, характеристика которого также представляет собой корень из приподнятого косинуса.

Рис. 3.22, а. Импульс Найквиста с характеристикой типа корня из приподнятого косинуса

Рис. 3.22, б. Импульс Найквиста с характеристикой типа приподнятого косинуса

На рис. 3.23, а в качестве примера передачи приведена последовательность символов сообщения {+1+1-1+3+1 +3} из четверичного набора символов, где алфавит состоит из символов { plusmn;1, +3}. Будем считать, что импульсы модулируются с помощью четверичной кодировки РАМ, а их форма определяется фильтром с характеристикой типа корня из приподнятого косинуса с коэффициентом сглаживания г = 0,5. Аналоговый сигнал на рис. 3.23, а описывает выход передатчика. Сигнал на выходе (последовательность импульсов Найквиста, форма которых получена с выхода фильтра с характеристикой типа корня из приподнятого косинуса) запаздывает относительно сигнала на входе (показанного в виде импульсов), но для удобства визуального представления, чтобы читатель мог сравнить выход фильтра с его входом, оба сигнала изображены как одновременные. В действительности передается (или модулируется) только аналоговый сигнал.

На рис. 3.23, б показаны те же задержанные символы сообщения, а также сигнал с выхода согласованного фильтра с характеристикой типа корня из приподнятого

косинуса, что для всей системы в сумме дает передаточную функцию типа приподнятого косинуса.

2 3 Время

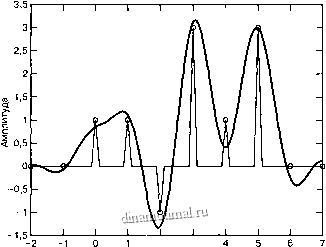

Рис. 3.23, а. М-уровневый сигнал Найквиста, пропущенный через фильтр с характеристикой типа корня из приподнятого косинуса, и входные дискретные значения, задержанные на некоторое время

Существует простой тест, позволяющий проверить, содержит ли фильтрованный сигнал с выхода межсимвольную интерференцию (предполагается отсутствие шума). Для этого требуется всего лишь произвести выборку фильтрованного сигнала в моменты времени, соответствующие исходным входным выборкам; если полученные сигналы в результате выборки не отличаются от выборок исходного сообщения, то сигналы с выхода фильтра имеют нулевую межсимвольную интерференцию (в моменты взятия выборок). При сравнении рис. 3.23, а и 3.23, б на предмет межсимвольной интерференции видно, что дискретизация сигнала Найквиста на рис. 3.23, а (выход передатчика) не дает точных исходных выборок; в то же время дискретизация сигнала Найквиста на рис. 3.23, б (выход согласованного фильтра) дает точные исходные выборки. Это еще раз подтверждает, что фильтр Найквиста дает нулевую межсимвольную интерференцию в моменты взятия выборок, тогда как другие фильтры не имеют такой особенности.

3.4. Выравнивание

3.4.1. Характеристики канала

Многие каналы связи (например, телефонные или беспроводные) можно охарактеризовать как узкополосные линейные фильтры с импульсной характеристикой K{t) и частотной характеристикой

Д/) = ЯД/)А lt;,

(3.82)

где Kit) и Яг(/) - Фурье-образы друг друга, \Hc(f)\ - амплитудная характеристика канала, а 9с(/) - фазовая характеристика канала.
