вид приподнятого косинуса Нкс = Н H,(f). Также будем считать, что канал вводит межсимвольную интерференцию, так что принятый демодулированный импульс искажается, как показано на рис. 3.25, поэтому боковые лепестки, ближайшие к главному лепестку импульса, не проходят через нуль в моменты взятия выборок. Искажение можно рассматривать как положительное или отрицательное отражение, появляющееся до и после главного лепестка. Для получения желаемой передаточной функции с характеристикой типа приподнятого косинуса выравнивающий фильтр, как следует из уравнения (3.85), должен иметь частотный отклик H(f), тогда отклик канала при умножении на Нф будет Wc lt;/). Другими словами, мы хотим, чтобы выравнивающий фильтр вырабатывал набор подавляющих отражений. Поскольку нас интересуют выборки выровненного сигнала только в определенные моменты времени, проектирование подобного выравнивающего фильтра может быть довольно простой задачей.


Время

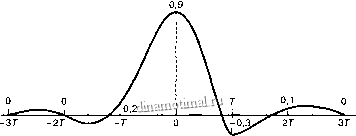

Рис. 3.25. Принятый искаженный импульс

Трансверсальный фильтр, изображенный на рис. 3.26, - это наиболее популярная форма легко настраиваемого выравнивающего фильтра, состоящего из канала задержки с отводами задержки на Г секу! щ (где Т- длительность символа). В подобном эквалайзере текущее и предьщущее значения принятого сигнала линейно взвешиваются коэффициентами эквалайзера или весовыми коэффициентами отводов {с }, а затем суммируются для формирования выхода. Основной вклад вносит центральный отвод; вклады остальных отводов связаны с отражениями основного сигнала в течение последующих (и предьщущих) интервалов Т. Если бы можно бьию создать фильтр с бесконечным числом отводов, можно было бы так подобрать весовые коэффициенты, чтобы импульсный отклик системы равнялся всегда нулю, за исключением моментов взятия выборок; таким образом ,.(/) бьша бы точно равна обратной передаточной функции канала в формуле (3.85). Несмотря на то что фильтр- с бесконечным числом отводов не относится к числу реализуемых, все же можно создать фильтр, достаточно хорошо аппроксимирующий идеальный случай.

На рис. 3.26 выходы взвешенных отводов усиливаются, суммируются и подаются на устройство принятия решения. Весовые коэффициенты отводов {с } должны выбираться так, чтобы вычитать эффекты интерференции из символов, соседствующих во времени с искомым символом. Предположим, что существует (IN + 1) отводов с весовыми коэффициентами с, с л,+1, Ct. Выборки на выходе эквалайзера [zik)} находятся путем следующей свертки выборок на входе {х{к)} и весовых коэффициентов {с }:

z{k)= х(к-п)с k = -2N, ...,2N n=-N,...,N,

(3.86)

n = -N



где = 0, plusmn;1, plusmn;2,...- временные коэффициенты, показанные в круглых скобках. (Время может быть как положительным, так и отрицательным.)

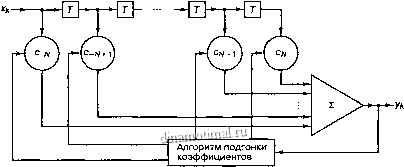

Рис. 3.26. Трансверсальный фильтр

Коэффициент п используется для обозначения смешения во времени и как идентификатор коэффициентов фильтра (адрес фильтра). В последнем случае п показан как индекс. Если ввести векторы z и с и матрицу х

(3.87)

z{-2N)

z{0)

zilN)

xi-N) О О

x{-N +1) x{-N) О

xiN)

x{N - 1) x{N - 2)

x{-N +1) x{-N)

x(N) О

x(N -1)

(3.88)

TO соотношение между {zik)], {x(k)] и {c } можно записать в более компактной форме:

z = xc. (3.89,а)

Если матрица х является квадратной, а число строк и столбцов соответствует числу элементов вектора с, то с можно выразить в следующем виде:

C = x-z. (3.89,6)

Отметим, что в общем случае размер вектора z и число строк матрицы х могут быть любыми, поскольку нас может интересовать межсимвольная интерференция в точках взятия выборок, достаточно удаленных от основного лепестка рассматриваемого импульса.



в формулах (3.86)-(3.88) индекс к выбирался так, чтобы число точек взятия выборок равнялось 4N+1. Векторы z и с имеют размерность 4N+1 k2N+1, соответственно, а матрица X не является квадратной и имеет размер 4N+1 на 2yv+ 1. В этом случае система уравнений (3.89,а) называется переопределенной (т.е. число уравнений превышает число неизвестных). Решать подобные уравнения можно с помощью детерминистского способа - метода обращения в нуль незначащих коэффициентов или статистического - метода решения с минимальной среднеквадратической ошибкой (mean-square error - MSE).

Обращение в нуль незначащих коэффициентов

Это решение начинается с отделения N верхних и N нижних строк матрицы х в уравнении (3.88). Таким образом, матрица х становится квадратной размером 2N+ 1 на 2N+ 1, вектор г также имеет теперь размер 2N +1, а формула (3.89,а) определяет детерминированную систему 2N+ I уравнений. Предлагаемое решение минимизирует максимальное искажение, вызванное межсимвольной интерференцией, путем выбора весовых коэффициентов {с } таким образом, чтобы сигнал на выходе эквалайзера был равен нулю в N точках взятия выборок по обе стороны от искомого импульса. Другими словами, весовые коэффициенты выбираются так, чтобы

z(k) =

I тя к=0

[ (3.90)

О дляй= plusmn;1, plusmn;2,...,+Л

Для нахождения 2N+ 1 весовых коэффициентов {с ] из системы 2N+ 1 уравнений используется выражение (3.90). Требуемая длина фильтра (число отводов) зависит от того, насколько сильно канал может размазать импульс. Для эквалайзера конечного размера максимальное искажение гарантированно будет минимизировано только в том случае, если глазковая диаграмма изначально имеет вид открытого глаза. В то же время при высокоскоростной передаче и в каналах, вводящих значительную межсимвольную интерференцию, до выравнивания глаз всегда закрыт [8]. Кроме того, эквалайзер, использующий метод обращения в нуль незначащих коэффициентов, не учитывает воздействие шума, поэтому такое решение не всегда является оптимальным.

Пример 3.5. Трехотводный эквалайзер, использующий метод обращения в нуль незначащих коэффициентов

Путем передачи одиночного импульса или настроечного сигнала требуется определить весовые коэффициенты отводов выравнивающего трансверсального фильтра. Выравнивающий канал, изображенный на рис. 3.26, состоит всего из трех отводов. Пусть принят искаженный набор выборок импульса {х(к)] со значениями напряжения 0,0; 0,2; 0,9; -0,3; О,], как показано на рис. 3.25. Используйте метод обращения в нуль незначащих коэффициентов для нахождения коэффициентов {c i, Со, Ci}, уменьшающих межсимвольную интерференцию так, чтобы выборки импульса после выравнивания имели значения {г(-1) = О, г(0) = 1, г(1) = 0}. Используя эти весовые коэффициенты, вычислите значения выборок выровненного импульса в моменты к = plusmn;2, plusmn;3. Чему равен вклад наибольшей амплитуды в межсимвольную интерференцию и чему равна сумма амплитуд всех вкладов?

Решение

При заданном импульсном отклике канала из формулы (3.89) получим следующее:

Z =х с
