в) Повторите пп. а и б для 8-уровневой кодировки РАМ.

3.13. Равновероятные двоичные импульсы в кодировке RZ когерентно детектируются в гауссовом канале с No = 10 * Вт/Гц. Предполагается, что синхронизация идеальна, амплитуда принятых импульсов равна 100 мВ и вероятность ошибки Pg- 10 ; найдите наибольшую скорость передачи данных, возможную в описанной системе.

3.14. Двоичные импульсы в кодировке NRZ передаются по кабелю, ослабляющему сигнал на 3 дБ (на пути от передатчика к приемнику). Эти импульсы когерентно детектируются приемником, а скорость передачи данных равна 56 Кбит/с. Шум считать гауссовым с No = 10 * Вт/Гц. Чему равна минимальная мощность, необходимая для передачи с вероятностью ошибки Рв - 10 ?

3.15. Покажите, что минимальная ширина полосы по Найквисту для случайной двоичной последовательности с биполярными импульсами идеальной формы равна ширине полосы шумового эквивалента. Подсказка: спектральная плотность мощности случайной последовательности биполярных импульсов определяется формулой (1.38), а ширина полосы шумового эквивалента дана в разделе 1.7.2.

3.16. Дана четырехуровневая последовательность символов сообщений в кодировке РАМ: {+1, +1, -1, +3, +1, +3}, где элементами алфавита являются числа {+1, plusmn;3}. Импульсы формируются фильтром с характеристикой типа корня из приподнятого косинуса; время поддержки каждого фильтрованного импульса составляет 6 периодов передачи символа, передаваемая последовательность - аналоговый сигаал, показанный на рис. 3.23, а. Отметим, что сигаалы размываются вследствие межсимвольной интерференции, вносимой фильтром. Покажите, как можно реализовать набор N корреляторов для выполнения демодуляции принятой последовательности импульсов r{i) на согласованном фильтре, если число символов, переданных в течение длительности импульса, также равно N. (Подсказка: для набора корреляторов используйте опорные сигналы вида S\(t-kT), где /: = 0, ...,5, а Г - время передачи символа.)

3.17. Желательным импульсным откликом системы является идеальный отклик h(t) = b(t), где б(/) - импульсная функция. Предполагается, что канал так вводит межсимвольную интерференцию, что общий импульсный отклик становится равным h(f) = 8(t) + аб(/ - Т), где а lt; 1, а Т - длительность передачи символа. Выведите выражения для импульсного отклика фильтра, который реализует метод обращения в нуль незначащих коэффициентов и уменьшает последствия межсимвольной интерференции. Покажите, что этот фильтр подавляет межсимвольную интерференцию. Если полученное подавление окажется недостаточным, как можно будет модифицировать фильтр для более сильного подавления межсимвольной интерференции?

3.18. Результатом передачи одного импульса является принятая последовательность выборок (импульсный отклик) со значениями 0,1; 0,3; -0,2; 1,0; 0,4; -0,1; 0,1, где наиболее ранней является крайняя слева выборка. Значение 1,0 соответствует основному лепестку импульса, а другие - соседним выборкам. Спроектируйте трехотводный трансверсальный эквалайзер, подавляющий межсимвольную интерференцию в точках дискретизации по обе стороны основного лепестка. Вычислите значения выровненных импульсов в моменты времени к = 0, plusmn;1, plusmn;3. Чему после выравнивания равен вклад наибольшей амплитуды в межсимвольную интерференцию и чему равна сумма амплитуд всех вкладов?

3.19. Повторите задачу 3.18, если импульсный отклик канала описывается следующими принятыми выборками: 0,01; 0,02; -0,03; 0,1; 1,0; 0,2: -0,1; 0,05; 0,02. С помощью компьютера найдите весовые коэффициенты девятиотводного трансверсального эквалайзера, удовлетворяющие критерию минимальности среднеквадратической ошибки. Вычислите значения импульсов на выходе эквалайзера в моменты времени = О, plusmn;1, plusmn;8. Чему после выравнивания равен вклад наибольшей амплитуды в межсимвольную интерференцию и чему равна сумма амплитуд всех вкладов?

3.20. В данной главе отмечалось, что устройства обработки сигналов, такие как блоки перемножения и интегрирования, обычно работают с сигналами, имеющими размерность



вольт. Таким образом, передаточная функция таких устройств должна выражаться в этих же единицах. Нарисуйте блочную диаграмму интегратора произведений, показывающую единицы сигналов в каждом проводнике и передаточную функцию устройства в каждом блоке. (Подсказка: см. раздел 3.2.5.1.)

Вопросы для самопроверки

3.1. При низкочастотной передаче принятые сигналы уже имеют вид импульсов. Почему для восстановления импульсного сигнала требуется демодулятор (см. начало главы 3)?

3.2. Почему отношение EiJNo является естественным критерием качества систем цифровой связи (см. раздел 3.1.5)?

3.3. При представлении упорядоченных во времени событий какая дилемма может легко привести к путанице между самым старшим битом и самым младшим (см. раздел 3.2.3.1)?

3.4. Термин согласованный фильтр часто используется как синоним термина коррелятор. Как такое возможно при совершенно разных математических операциях, описывающих их работу (см. раздел 3.2.3.1)?

3.5. Опишите два точных способа сравнения различных кривых, описывающих зависимость вероятности появления ошибочного бита от отношения EiJNo (см. раздел 3.2.5.3).

3.6. Существуют ли функции фильтров формирования импульсов (отличные от приподнятого косинуса), дающие нулевую межсимвольную интерференцию (см. раздел 3.3)?

3.7. До какой степени можно сжать полосу, не подвергаясь при этом межсимвольной интерференции (см. раздел 3.3.1.1)?

3.8. Ухудшение качества сигнала определяется двумя основными факторами: снижением отношения сигнал/шум и искажением, приводящим к не поддающейся улучшению вероятности возникновения ошибки. Чем отличаются эти факторы (см. раздел 3.3.2)?

3.9. Иногда увеличение отношения Е/Ма не предотвращает ухудшение качества, вызванное межсимвольной интерференцией. Когда это происходит (см. раздел 3.3.2)?

3.10. Чем отличается эквалайзер, реализовываюший метод обращения в нуль незначащих коэффициентов, от эквалайзера, реализовываюшего решение с минимальной среднеквадратической ошибкой (см. раздел 3.4.3.1)?

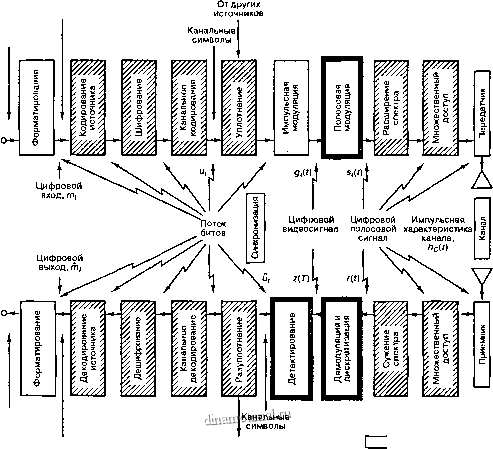

ГЛАВА 4

Полосовая модуляция и демодуляция

Символы сообщений

Источник информации


Получатель информации

Символы сообщений

Другим адресатам

Необязательный элемент ] Необходимый элемент
