V2(f)

Граница областей решений

Область 2

Область 3

Граница

областей

решений

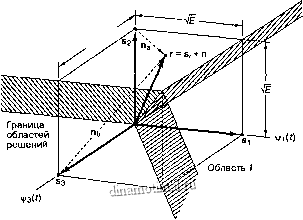

Рис. 4.14. Разбиение сигнального пространства для троичного сигнала FSK

Пример 4.2. Принятая фаза как функция задержки распространения

а) Из схемы, приведенной на рис. 4.8, непонятно, откуда берутся опорные сигналы коррелятора. Кто-то может подумать, что они известны всегда и хранятся в памяти, пока не понадобятся. При некоторых обстоятельствах приемник действительно может, в разумных пределах, предсказывать некоторое ожидаемое значение амплитуды поступающего сигнала или его частоты. Но существует один параметр, который нелюя оценить без специальной помощи, - это фаза принятого сигнала. Наиболее популярным способом получения оценки фазы является использование схемы, называемой контуром фазовой автоподстройки частоты (ФАПЧ, phase-locked loop - PLL). Схема восстановления несущей захватывает прибывающую несущую волну (или воссоздает ее) и оценивает ее фазу. Чтобы показать, как иногда нереально предсказать фазу без использования ФАПЧ, рассмотрим канал радиосвязи, изображенный на рис. 4.15. Здесь мобильный пользователь расположен в точке А на расстоянии d от центральной станции, а задержка распространения сигнала равна Tj. Используя комплексную форму записи, можем описать сигнал, издучаемый передатчиком, как s(t) = ехр (Zitifot). Пусть частота /о равна 1 ГГц. Если пренебречь шумом, сигнал, принятый центральной станцией, можно записать как ф) = ехр [2jti/i(f + Та)]. Определите, на какое минимальное расстояние d (рис. 4.15) должен переместиться мобильный пользователь, чтобы это привело к изменению фазы принятого сигнала на 2к.

Рис. 4.15. Канал радиосвязи

б) Действительно ли нас волнует изменение фазы на 2ic? Разумеется, нет, поскольку в этом случае вектор принятого сигнала будет находиться в той же точке, что и ранее, когда пользователь находился в точке А. Но зададимся вопросом, чему равно минимальное расстояние, изменяющее фазу на 71/2 (скажем, дающее запаздывание на 71/2)? Приемник должен отнести вектор, соответствующий r{t), к той же группе, что и в п. а, но запаздывание приводит к тому, что принятый сигнал уже имеет вид r(f) = ехр [2nifo(t + TJ) - 7t/2], и коррелятор, используемый в процессе детектирования, дает нулевой выход:

coscogfcos cogf--

V 2,

dt =

coscoofsinoof Л = 0.

Определите минимальное расстояние перемещения пользователя, приводящее к изменению фазы на 71/2.

Решение

а) Пусть в начальный момент времени t - 0 мобильный пользователь находится в точке А, так что вектор, принятый центральной станцией, дается выражением rif) = ехр (2nifoT,i). Затем, после перемещения пользователя в точку В, принятый (еще сильнее запаздывающий) вектор r/f = Tj+ TJ) можно записать в виде гХг)= ехр [2nifTj+ TJ)]. Минимальное время задержки TJ, соответствующее повороту вектора на 271, равно TJ = l/fo= 10 секунд. Следовательно, минимальное расстояние для такого поворота (предполагая идеальное электромагнитное распространение со скоростью света) равно следующему:

rf = - = 3xlOM/c х10 с = 0,3 м. /о

б) Используя предьщущий результат, получаем следующее расстояние для поворота вектора на 71/2:

d 0,3 м

d = - =-= 7,5 см .

4 4

Очевидно, что даже если передатчик и приемник жестко установлены на стационарных башнях, небольшое смещение, вызванное ветром, может привести к абсолютной неопределенности относительно значения фазы. Если предположить, что используемая частота равна не 1 ГГц, а 10 ГГц, то минимальное расстояние изменяется с 7,5 см до 0,75 см. На практике зачастую желательно избегать приемников, использующих ФАПЧ. Вычисления, выполненные в данном примере, могут породить вопрос, как изменится вероятность ошибки, если в процессе детектирования не будет использоваться информация о фазе? Другими словами, чем заплатит система, если детектирование будет выполнено некогерентно? Этот и другие подобные вопросы рассматриваются в следующем разделе.

4.5. Некогерентное детектирование

4.5.1. Детектирование сигналов в дифференциальной модуляции PSK

Название дифференциальная фазовая манипуляция (differential phase-shift keying - DPSK) иногда требует некоторого пояснения, поскольку со словом дифференциальный связано два различных аспекта процесса модуляции/демодуляции: процедура кодирования и процедура детектирования. Термин дифференциальное кодирование употребляется тогда, когда кодировка двоичных символов определяется не их значением (т.е. нуль или единица), а тем, совпадает ли символ с предыдущим или отличается от него. Термин

дифференциальное когерентное детектирование сигналов в дифференциальной модуляции PSK (именно в этом значении обычно используется название DPSK) связан со схемой детектирования, которая зачастую относится к некогерентным схемам, поскольку не требует согласования по фазе с принятой несущей. Стоит отметить, что дифференциально кодированные сигналы PSK иногда детектируются когерентно. Эта возможность будет рассмотрена в разделе 4.7.2.

В некогерентных системах не предпринимаются попытки определить действительное значение фазы поступающего сигнала. Следовательно, если переданный сигнал имеет вид

,a) = J-(со5ЮоГ + ф) 0 lt;/ lt;Г

/= 1, ...,Л/,

то принятый сигнал можно описать следующим образом:

г(г) = J-со8[Юо/ + в,(/)-на]-н/1(г) 0 lt;rSr (4.41)

/=1, ...,М.

Здесь а - произвольная константа, обычно предполагаемая случайной переменной, равномерно распределенной между нулем и 2л;, а n(t) - процесс AWGN.

Для когерентного детектирования используются согласованные фильтры (или их эквиваленты); для некогерентного детектирования подобное невозможно, поскольку в этом случае выход согласованного фильтра будет зависеть от неизвестного угла а. Но если предположить, что а меняется медленно относительно интервала в два периода (27), то разность фаз между двумя последовательными сигналами 9/(71) и ЩТ2) не будет зависеть от а:

[в,(Г2) + а]-[е/Г,) + а] = еКГ2)-вХГ,)-ф,(72). (4.42)

Основа дифференциального когерентного детектирования сигналов в дифференциальной модуляции PSK (DPSK) состоит в следующем. В процессе демодуляции в качестве опорной фазы может применяться фаза несущей предьщущего интервала передачи символа. Ее использование требует дифференциального кодирования последовательности сообщений в передатчике, поскольку информация кодируется разностью фаз между двумя последовательными импульсами. Для передачи /-го сообщения (/= 1, 2,ЛО фаза текущего сигнала должна быть смещена на ф, = 2т1М радиан относительно фазы предьщущего сигнала. Вообще, детектор вычисляет координаты поступающего сигнала путем

определения его. корреляции с локально генерируемыми сигналами 2/7 coswt и

2/7 sin QCtQt. Затем, как показано на рис. 4.16, детектор измеряет угол между вектором

текущего принятого сигнала и вектором предьщущего сигнала.

Вообще, схема DPSK менее эффективна, чем PSK, поскольку в первом случае, вследствие корреляции между сигналами, ошибки имеют тенденцию к распространению (на соседние времена передачи символов). Стоит помнить, что схемы PSK и DPSK отличаются тем, что в первом случае сравнивается принятый сигнал с идеальным опорным, а во втором - два зашумленных сигнала. Отметим, что модуляция DPSK дает вдвое больший шум, чем модуляция PSK. Следовательно, при использова-
