мы знаем, как изменяется кривая при увеличении и уменьшении вероятности ошибки. Поэтому можем сказать, что на рис. 4.28 по мере роста к график перемещается в направлении уменьшения вероятности ошибки. На рис. 4,29 рост к приводит к увеличению вероятности ошибки. Подобное передвижение свидетельствует, что Л/-арная передача сигналов уменьшает вероятность ошибки при ортогональной передаче сигналов и увеличивает - при многофазной передаче. Справедливо ли это? Почему вообще используют многофазную модуляцию PSK, если она приводит к высокой вероятности ошибки по сравнению с бинарной PSK? Сказанное действительно справедливо, и во многих системах действительно применяется многофазная передача сигналов. Подвох бьш в формулировке вопроса: там подразумевалось, что зависимость вероятности ошибки от ENq является единственным критерием качества. На самом деле существует множество других характеристик (например, ширина полосы, пропускная способность, сложность, стоимость), но на рис. 4.28 и 4.29 явно показана только вероятность ошибки.


Еь/Л/о(ДБ)

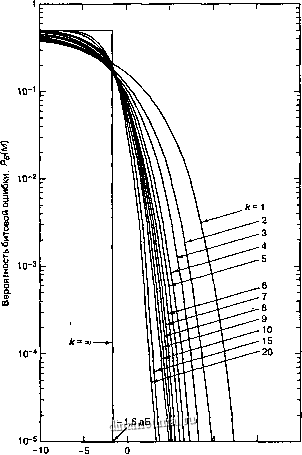

Рис. 4.28. Зависимость РМ) от Еь/Nq для ортогональной М-арной передачи сигналов по каналу с гауссовым шумом при использовании когерентного детектирования. (Перепечатано с разрешения авторов из работы Ж С. Lindsey and М. К. Simon. Telecom-тшйсаИоп Systems Engineering. Prentice Hall, Inc., Englewood Cliffs, N. J.)




Eb/No(RB)

Рис. 4.29. Зависимость Рв(М) от Eb/Ng для ортогональной многофазной передачи сигналов по каналу с гауссовым шумом при использовании когерентного детектирования

Одной из рабочих характеристик, не представленных на рис. 4.28 и 4.29 явно, является необходимая ширина полосы. Для графиков на рис. 4.28 повышение значений к подразумевает увеличение требуемой ширины полосы. Для М-арных многофазных кривых, приведенных на рис. 4.29, рост величины к позволяет получать большую скорость передачи битов при той же ширине полосы. Другими словами, при фиксированной скорости передачи данных уменьшается необходимая полоса. Следовательно, графики вероятности ошибки и при ортогональной, и при многофазной передаче показывают, что М-арная передача сигналов представляет средство реализации компромиссов между параметрами системы. При ортогональной передаче сигналов повышение достоверности передачи может быть получено за счет расширения полосы. В случае многофазной передачи эффективность использования полосы может быть получена за счет вероятности ошибки. Подробнее о компромиссах между полосой и вероятностью ошибки рассказывается в главе 9.

4.8.3. Векторное представление сигналов MPSK

На рис. 4.30 показаны наборы сигналов MPSK для М = 2, 4, 8 и 16. На рис. 4.30, а видим бинарные {к=1, М=2) антиподные векторы s, и S2, угол между которыми равен 180 deg;. Граница областей решений разделяет сигнальное пространство на две области. На рисунке также показан вектор шума п, равный по амплитуде сигналу s,. При указанных направлении и амплитуде энергия вектора шума является минимальной, и детектор может допустить символьную ошибку.

На рис. 4.30, Увидим 4-арные (к = 2, М = 4) векторы, расположенные друг к другу под углом 90 deg;. Границы областей решений (на рисунке изображена только одна) делят сигнальное пространство на четыре области.



Линия решений (ЛР)

1 п

1 Si

S3 /

М = 2 а)

М = А б)


Рис. 4.30. Наборы сигналов MPSK для М = 2, 4, 8, 16

Здесь также изображен вектор шума п (начало - в вершине вектора сигнала, направление перпендикулярно ближайшей границе областей решений), являющийся вектором минимальной энергии, достаточной, чтобы детектор допустил символьную ошибку. Отметим, что вектор шума минимальной энергии на рис. 4.30, б меньше вектора шума на рис. 4.30, о, что свидетельствует о большей уязвимости 4-арной системы к шуму, по сравнению с бинарной (энергии сигналов в обоих случаях взяты равными). Изучая рис. 4.30, в, г, можно отметить следующую закономерность. При многофазной передаче сигналов по мере роста величины М на сигнальную плоскость помещается все больше сигнальных векторов. По мере того как векторы располагаются плотнее, для появления ошибки вследствие шума требуется все меньше энергии.

С помощью рис. 4.30 можно лучше понять поведение зависимости вероятности Рв от EJNq, изображенной на рис. 4.29, при росте к. Кроме того, рисунок позволяет взглянуть на природу компромиссов при многофазной передаче сигналов. Размещение большего числа векторов сигналов в сигнальном пространстве эквивалентно повышению скорости передачи данных без увеличения системной ширины полосы (все векторы ограничиваются одной и той же плоскостью). Другими словами, мы повысили использование полосы за счет вероятности ошибки. Рассмотрим рис. 4.30, г, где из приведенных вариантов вероятность ошибки является наивысшей. Чем мы может заплатить, чтобы выкупить возросшую вероятность ошибки? Иными словами, чем мы можем поступиться, чтобы расстояние между соседними векторами сигналов на рис. 4.30, д стало таким же, как на рис. 4.30, а? Мы можем увеличивать интенсивность сигнала (сделать векторы сигналов длиннее), пока минимальное расстояние от вершины вектора сигнала до линии решений не станет равным размеру вектора шума на рис. 4.30, о. Таким образом, для многофазной системы по мере роста М мы можем увеличивать производительность полосы либо за счет повышения вероятности ошибки, либо за счет увеличения отношения EINo.

Отметим, что на схемах, изображенных на рис. 4.30 для различных значений М, все векторы имеют одинаковую амплитуду. Это равносильно утверждению, что сопоставление различных схем выполняется при фиксированном отношении EJNq, где Е - энергия символа. Сравнительные схемы можно сделать и при фиксированном отнощении EJNo, в этом случае амплитуды векторов будут увеличиваться с ростом М. При

Л/ = 4, 8 и 16 амплитуды векторов будут, соответственно, в л/2 , -Уз и 2 раза больше векторов для случая М = 2. Как и в предьщущем случае, с ростом М будет усиливаться восприимчивость к шуму, но она не будет такой явной, как на рис. 4.30.
